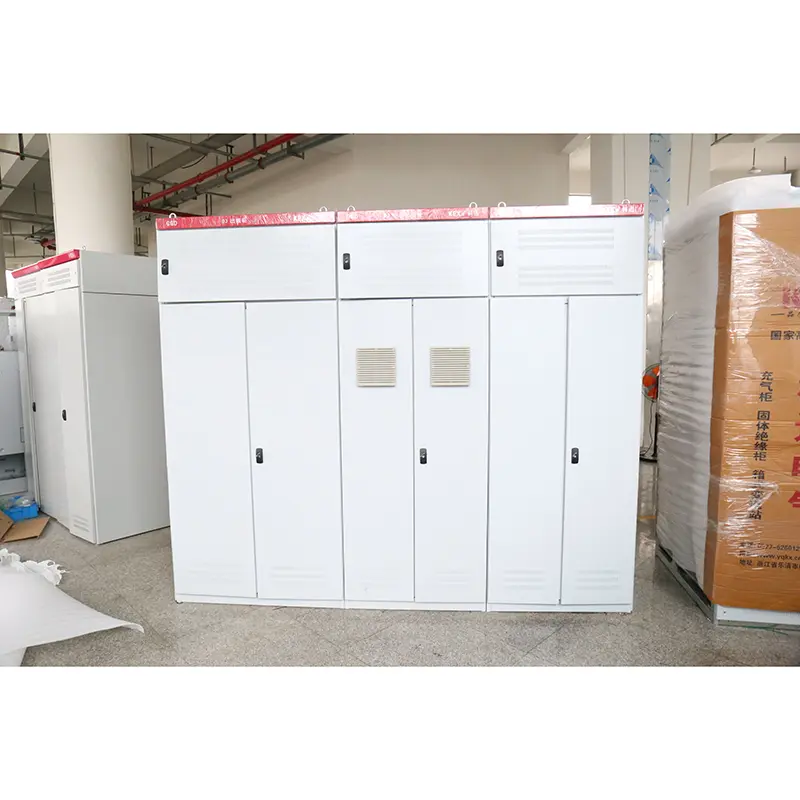

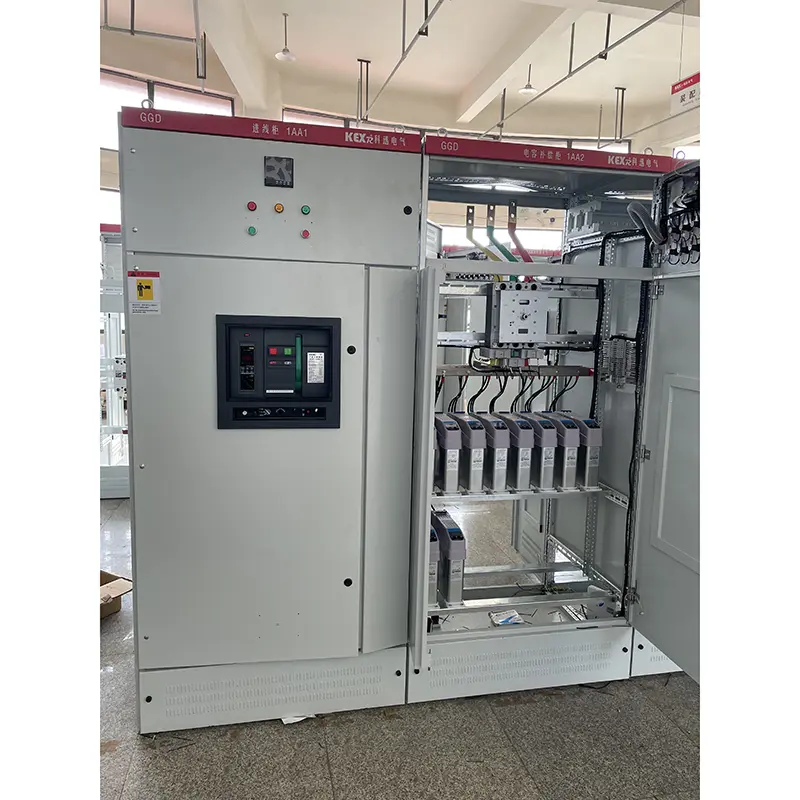

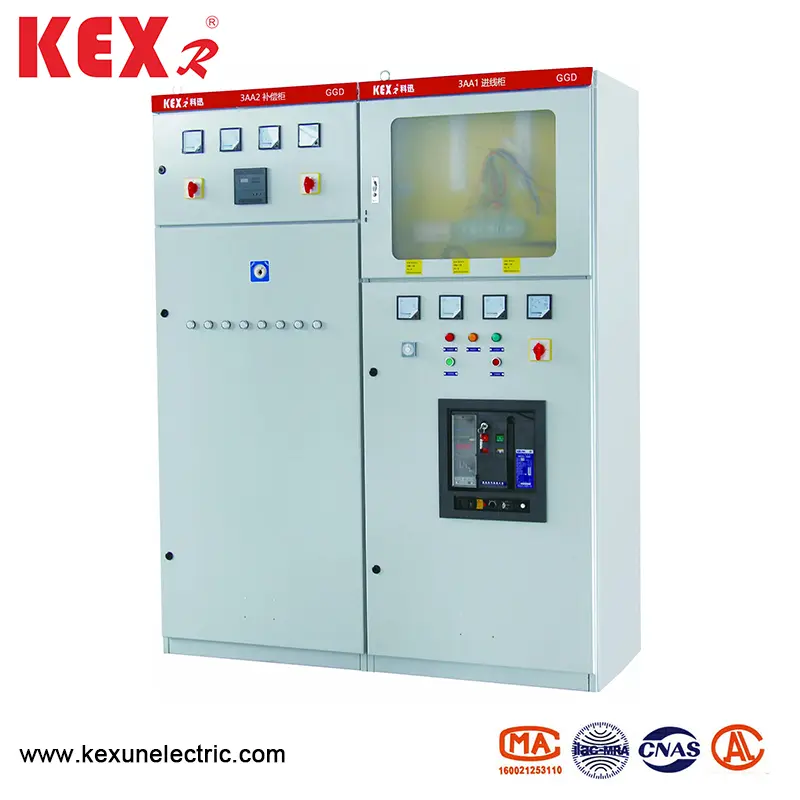

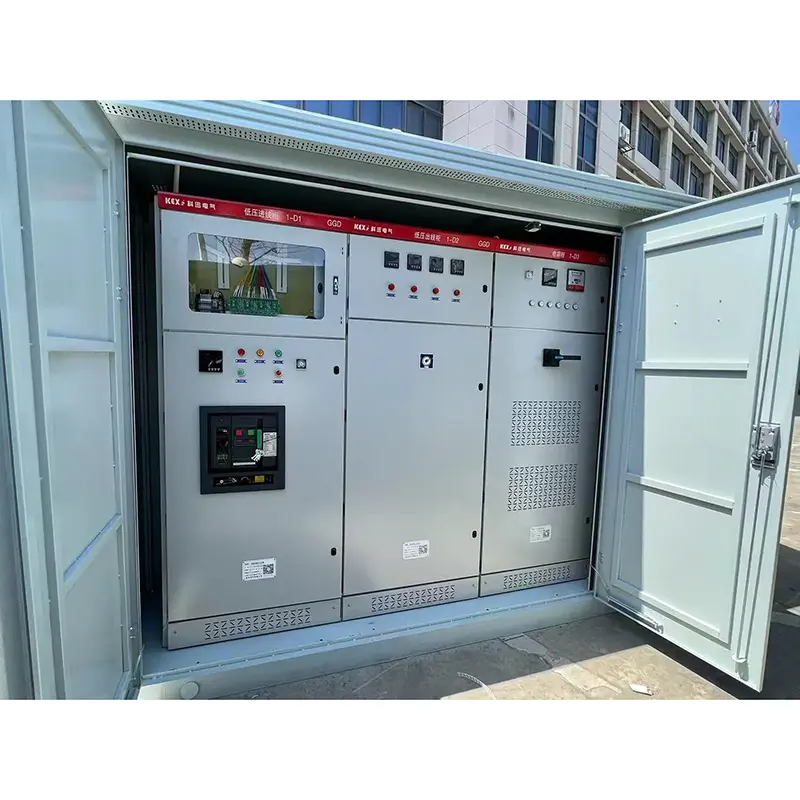

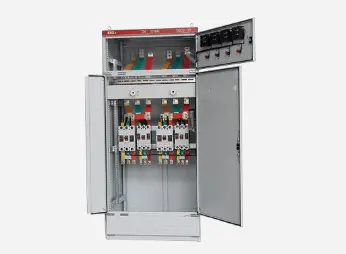

ຕູ້ການແຈກຢາຍແຮງດັນໄຟຟ້າແຮງແຮງດັນຕໍ່າ

●ພື້ນທີ່ຂອງການສະຫມັກ

ຫ້ອງການແຈກຢາຍທີ່ຕ່ໍາ GGD AC ແມ່ນປະເພດໃຫມ່ຂອງກະແສໄຟຟ້າທີ່ມີຄວາມປອດໄພຕ່ໍາທີ່ຖືກອອກແບບຕາມຄວາມຕ້ອງການຂອງຜູ້ທີ່ມີຄວາມຕ້ອງການຂອງກະຊວງພະລັງງານແລະສ່ວນໃຫຍ່ຂອງຜູ້ໃຊ້ພະລັງງານແລະພະແນກອອກແບບ. ຜະລິດຕະພັນດັ່ງກ່າວມີຄຸນລັກສະນະຂອງຄວາມສາມາດລະເມີດສູງ, ໂຄງການໄຟຟ້າທີ່ມີຄວາມຄ່ອງແຄ້ວແລະລະດັບຄວາມປອດໄພ, ແລະລະດັບການປົກປ້ອງທີ່ສູງ, ແລະສາມາດໃຊ້ເປັນຜະລິດຕະພັນທີ່ມີການປັບປຸງໃຫມ່ຂອງເຄື່ອງປ່ຽນໃຫມ່. ຕູ້ຈໍາຫນ່າຍທີ່ຕ່ໍາຂອງ GGD AC ປະຕິກິລາໃຫ້ແກ່ IEC439 Switchgeear ແລະ complowerCar ຕ່ໍາແລະຄວບຄຸມລົດໄຟຟ້າຕ່ໍາແລະມາດຕະຖານອື່ນໆ.

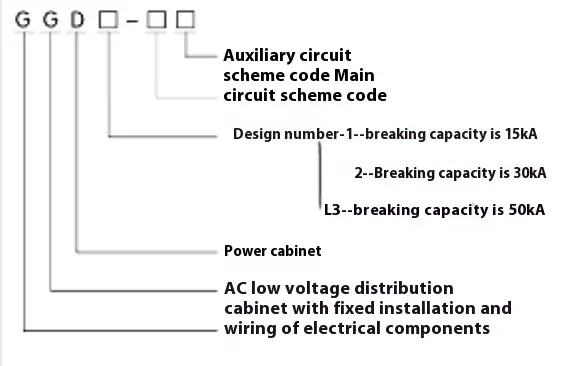

●ຫມາຍຄວາມຫມາຍ

●ການປະຕິບັດໄຟຟ້າ

◆ກໍານົດພາລາມິເຕີໄຟຟ້າພື້ນຖານ

◆ໂຄງການວົງຈອນຕົ້ນຕໍ

ມີ 129 ວິນາທີແລະ 298 ສະເພາະສໍາລັບວົງຈອນຕົ້ນຕໍຂອງ GGD Ac AC ຂະຫນາດນ້ອຍ (ຍົກເວັ້ນຈາກການປ່ຽນແປງຂອງວົງຈອນການຄວບຄຸມແລະການປ່ຽນແປງຂອງແຮງດັນຄວບຄຸມ). ໃນບັນດາພວກມັນ, GGD1 ມີ 49 ແຜນແລະ 123 ສະເພາະ. GGD2 ມີ 53 ແຜນການແລະ 107 ສະເພາະ. ຮູບແບບ GGD3 ມີ 27 ວິລະຍາກໍາແລະ 68 ວິທີການຂອງວົງຈອນຕົ້ນຕໍໄດ້ຖືກຄັດເລືອກໂດຍການຊັກຊວນຄວາມຄິດເຫັນຂອງສ່ວນໃຫຍ່ຂອງການອອກແບບແລະການນໍາໃຊ້ພະແນກທີ່ຕ້ອງການໂດຍໂຮງງານໄຟຟ້າທີ່ຕ້ອງການ. ໃຫ້ຄະແນນໃນປະຈຸບັນເຖິງ 3150a, ເຫມາະສົມສໍາລັບການແຈກຢາຍຫມໍ້ແປງໄຟຟ້າ 2000kVA ແລະດ້ານລຸ່ມ. ນອກຈາກນັ້ນ, ເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການຂອງການຊົດເຊີຍພະລັງງານຂອງພະລັງງານ, GGJ1 ແລະ GGJ2 ການຫຼຸດຜ່ອນການສົ່ງຕໍ່ການສົ່ງຕໍ່, ມີ 4 ແຜນທີ່ສໍາຄັນແລະ 12 ສະເພາະໃນຈໍານວນ 12.

cirme cirme ວົງຈອນການຊ່ວຍເຫຼືອ

ການອອກແບບຂອງວົງຈອນຊ່ວຍແມ່ນແບ່ງອອກເປັນສອງພາກສ່ວນ: ໂຄງການສະຫນອງພະລັງງານແລະໂຄງການໂຮງງານໄຟຟ້າ. ມີພື້ນທີ່ພຽງພໍໃນຕູ້ BGD ເພື່ອຕິດຕັ້ງສ່ວນປະກອບສໍາຮອງ. ໃນເວລາດຽວກັນ, NLS ຍັງໄດ້ພັດທະນາຫມໍ້ແປງໄຟຟ້າ LM23D ພິເສດໃນປະຈຸບັນເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການຂອງໂຮງງານໄຟຟ້າແລະຜູ້ໃຊ້ພິເສດໃນເວລາທີ່ຕິດປ້ອງກັນການສົ່ງຕໍ່.

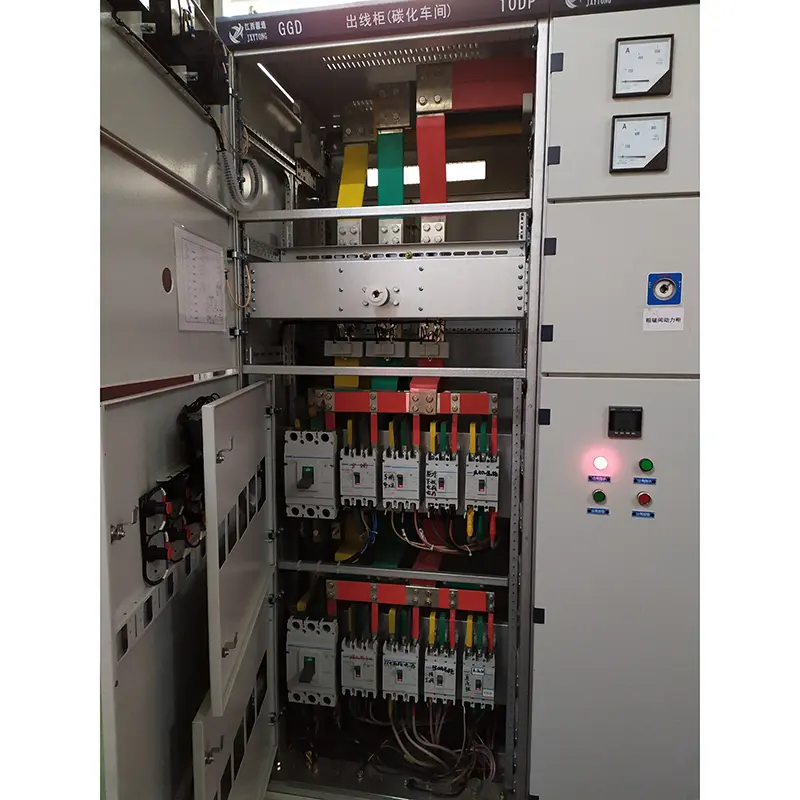

◆ bus-bus-bus

ການພິຈາລະນາອັດຕາສ່ວນລາຄາແລະຄວາມເປັນໄປໄດ້ຂອງການປ່ຽນແທນທອງແດງທີ່ມີອາລູມີນຽມ, ແລະລົດໄຟທອງແດງຢູ່ໄກກວ່າ 1500 ກຣາມ. ຜູ້ຜະລິດຜະລິດກັບລະບຽບການນີ້ ແນ່ນອນວ່າ, ຜູ້ຜະລິດຍັງສາມາດທົດແທນລົດເມອະລູມີນຽມພ້ອມກັບລົດເມທອງແດງທີ່ມີຄວາມສາມາດໃນປະຈຸບັນຄືກັນກັບຄວາມຕ້ອງການຂອງຜູ້ໃຊ້. ພື້ນຜິວທີ່ຊ້ອນກັນຂອງລົດເມແມ່ນໄດ້ຮັບການປິ່ນປົວທັງຫມົດໂດຍຂະບວນການກົ່ວຫນອງ

◆ຄັດເລືອກສ່ວນປະກອບໄຟຟ້າ

ic ປະເພດ GGD ac ສ່ວນໃຫຍ່ແມ່ນຮັບຮອງເອົາສ່ວນປະກອບໄຟຟ້າທີ່ກ້າວຫນ້າທີ່ສາມາດຜະລິດໄດ້ໃນປະເທດຈີນ. ໃນເວລາດຽວກັນ, ອີງຕາມຫຼັກການເສດຖະກິດແລະຄວາມສົມເຫດສົມຜົນບາງຢ່າງ, ເຊັ່ນ: DZ10d ແລະ D220, ສະຫງວນໄວ້ໃນສະຖານທີ່ທີ່ຈະພິຈາລະນາຢ່າງເຕັມສ່ວນ, ແລະຜະລິດຕະພັນທີ່ລ້າສະໄຫມບໍ່ໄດ້ຖືກເລືອກ.

▶ HD13BX ແລະ HS13bx Rotary STUTION STUTIVED STUTCHES ແມ່ນສ່ວນປະກອບພິເສດທີ່ອອກແບບໂດຍ NLS ເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການຂອງໂຄງສ້າງຂອງຫ້ອງການ BGGD. ພວກເຂົາປ່ຽນຮູບແບບການປະຕິບັດງານຂອງກົນໄກແລະຮັກສາຂໍ້ດີຂອງຜະລິດຕະພັນເກົ່າ, ແລະສ່ວນປະກອບໄຟຟ້າທີ່ປະຕິບັດໄດ້.

▶ຖ້າພະແນກອອກແບບເລືອກສ່ວນປະກອບໄຟຟ້າໃຫມ່ທີ່ມີຄວາມຕ້ອງການໃນຄວາມຕ້ອງການຂອງຜູ້ໃຊ້, ແລະໂດຍທົ່ວໄປມັນຈະບໍ່ເຮັດໃຫ້ມີຄວາມຫຍຸ້ງຍາກໃນການຜະລິດແລະການຕິດຕັ້ງແຮງງານເນື່ອງຈາກການປັບປຸງສ່ວນປະກອບໄຟຟ້າ.

▶ເພື່ອປັບປຸງຄວາມຫມັ້ນຄົງແບບເຄື່ອນໄຫວຂອງວົງຈອນຕົ້ນຕໍ, NLS ອອກແບບ zm ປະສົມລົດເມ Clamp ແລະການຮອງຮັບການສນວນກັບຕູ້ GGD. ການຍຶດແຖບລົດເມແມ່ນເຮັດດ້ວຍຄວາມເຂັ້ມແຂງທີ່ມີຄວາມເຂັ້ມແຂງສູງແລະມີໄຟສາຍໄຟຟ້າສູງແລະມີຄວາມເຂັ້ມແຂງດ້ານສູງ, ເຊິ່ງມີປະສິດທິພາບທີ່ດີທີ່ສຸດແລະມີໂຄງສ້າງທີ່ເປັນເອກະລັກ. ມັນສາມາດລວມເຂົ້າກັນໄດ້ຢ່າງງ່າຍດາຍເຂົ້າໄປໃນບ່ອນຈອດລົດເມດຽວຫຼືຕິດກັບແຖບລົດເມເທົ່ານັ້ນໂດຍການປັບຕົວບລັອກອາຄານ. ການສະຫນັບສະຫນູນດ້ານການສນວນກັນແມ່ນເສື້ອກັນຫນາວໃສ່ກັບຄ່າໃຊ້ຈ່າຍຕ່ໍາແລະມີຄວາມເຂັ້ມແຂງສູງ, ເຊິ່ງແກ້ໄຂຂໍ້ບົກຜ່ອງໃນໄລຍະຫ່າງໄກຂອງຜະລິດຕະພັນເກົ່າທີ່ບໍ່ພຽງພໍ.

●ການຕິດຕັ້ງແລະນໍາໃຊ້

ຫຼັງຈາກຜະລິດຕະພັນມາຮອດບ່ອນທີ່ໄດ້ຮັບ, ມັນຄວນກວດເບິ່ງກ່ອນ, ແລະແຈ້ງໃຫ້ພະແນກທີ່ກ່ຽວຂ້ອງຊອກຫາເຫດຜົນໃນເວລາທີ່ມີບັນຫາຕ່າງໆ. ສໍາລັບຜະລິດຕະພັນທີ່ບໍ່ໄດ້ຕິດຕັ້ງດ່ວນ, ພວກມັນຄວນໃສ່ໃນສະຖານທີ່ທີ່ເຫມາະສົມຕາມຂໍ້ກໍານົດຂອງເງື່ອນໄຂການນໍາໃຊ້ແບບທໍາມະດາ.

◆ຕິດຕັ້ງຜະລິດຕະພັນ

 ການຕິດຕັ້ງຜະລິດຕະພັນຈະຖືກປະຕິບັດຕາມແຜນວາດການຕິດຕັ້ງ (ເບິ່ງຕົວເລກທີ່ຕິດຄັດມາ), ແລະສາຍໄຟຟ້າພື້ນຖານແລະ bolts ຈະຖືກສະຫນອງໂດຍຜູ້ໃຊ້. ໃນເວລາທີ່ລົດເມທີ່ຖືກຕິດຕັ້ງຢູ່ໃນແຖວທັງຫມົດທີ່ມີແຜ່ນກົ່ວ, ພື້ນຜິວທີ່ຊ້ອນກັນຈະຕ້ອງໄດ້ສ້ອມແປງແລະເຮັດຄວາມສະອາດ, ໃຊ້ມາດຕະການອື່ນໆ, ແລະຫຼັງຈາກນັ້ນ fastened ມີ bolts.

◆ຜະລິດຕະພັນຈະຖືກກວດກາແລະທົດສອບສໍາລັບລາຍການຕໍ່ໄປນີ້ຫຼັງຈາກຕິດຕັ້ງແລະກ່ອນທີ່ຈະຖືກນໍາໃຊ້.

▶ກວດເບິ່ງວ່າສີສັນທີ່ຫນ້າສົນໃຈຂອງຕູ້ໄດ້ລົ້ມລົງຫຼືບໍ່ວ່າຕູ້ຕ້ອງເຮັດໃຫ້ແຫ້ງແລະສະອາດ.

▶ບໍ່ວ່າກົນໄກປະຕິບັດການຂອງສ່ວນປະກອບໄຟຟ້າແມ່ນມີຄວາມຍືດຫຍຸ່ນໄດ້, ແລະບໍ່ຄວນມີຄວາມວຸ້ນວາຍຫລືກໍາລັງປະຕິບັດງານຫຼາຍເກີນໄປ.

▶ບໍ່ວ່າຈະເປັນການຕິດຕໍ່ທາງຕົ້ນຕໍແລະຜູ້ຊ່ວຍຂອງເຄື່ອງໃຊ້ໄຟຟ້າຕົ້ນຕໍແມ່ນຫນ້າເຊື່ອຖືແລະຖືກຕ້ອງ.

▶ບໍ່ວ່າອັດຕາສ່ວນແລະຂົ້ວຂອງຕົວຊີ້ບອກເຄື່ອງມືແລະຫມໍ້ແປງໄຟແມ່ນຖືກຕ້ອງ.

▶ບໍ່ວ່າການເຊື່ອມຕໍ່ລົດເມແມ່ນດີແລະບໍ່ວ່າຈະເປັນການສະຫນັບສະຫນູນການສນວນ, ຊິ້ນສ່ວນທີ່ຕິດຕັ້ງແລະອຸປະກອນເສີມຕ່າງໆແມ່ນຕິດຕັ້ງໄວ້ແຫນ້ນແລະຫນ້າເຊື່ອຖື.

▶ບໍ່ວ່າຈະເປັນຜູ້ຕິດຕໍ່ຊ່ວຍຕອບສະຫນອງຄວາມຕ້ອງການ, ບໍ່ວ່າຈະເປັນລະຫັດທີ່ບໍ່ຖືກຕ້ອງຂອງ Fuse ແມ່ນບໍ່ຖືກຕ້ອງຂອງຄວາມຕ້ອງການການອອກແບບ, ແລະການກະທໍາທີ່ຫນ້າເຊື່ອຖືແລະຖືກຕ້ອງ.

▶ບໍ່ວ່າຈະເປັນການຕິດຕໍ່ຂອງວົງຈອນຕອບສະຫນອງຄວາມຕ້ອງການຂອງແຜນວາດ schematical.

▶ບໍ່ວ່າລະບົບວົງຈອນປ້ອງກັນຕອບສະຫນອງຄວາມຮຽກຮ້ອງຕ້ອງການ.

▶ໃຊ້ MegoHMMMete 500-volt ທີ່ຈະວັດຄີທີ່ມີຄ່າຕ້ານການສນວນກັນບໍ່ຕໍ່າກ່ວາ 1 Megohmmerter.

◆ລະມັດລະວັງສໍາລັບການນໍາໃຊ້

(1) ຜະລິດຕະພັນ. ມີພຽງແຕ່ຜູ້ຊ່ຽວຊານທີ່ມີຄຸນນະພາບເທົ່ານັ້ນທີ່ສາມາດໃສ່ຫຼືເປີດຊ່ອງທາງບໍາລຸງຮັກສາຜະລິດຕະພັນແລະປະຕູຫ້ອງສໍາລັບການປະຕິບັດງານ, ການກວດກາແລະບໍາລຸງຮັກສາ.

(2). ການປ່ຽນທາງອາກາດຫຼັງຈາກຫຼາຍຄັ້ງ, ຈະເຮັດໃຫ້ການຕິດຕໍ່ຕົ້ນຕໍຂອງການເຜົາຜານທ້ອງຖິ່ນ, ເພີ່ມການຕໍ່ຕ້ານການຕິດຕໍ່, ຄວນເປັນການບໍາລຸງຮັກສາຕິດຕໍ່ແລະສ້ອມແປງອາກາດຕາມຄໍາແນະນໍາກ່ຽວກັບອາກາດ.

◆ຜູ້ຜະລິດຕ້ອງໃຫ້ເອກະສານແລະອຸປະກອນເສີມຕໍ່ໄປນີ້ເມື່ອສະຫນອງ:

▶ບັນຊີລາຍຊື່ການຫຸ້ມຫໍ່

ໃບຢັ້ງຢືນສິນຄ້າ

▶ຄໍາແນະນໍາສໍາລັບການນໍາໃຊ້

▶ລາຍງານການທົດສອບໂຮງງານ

share drawards ໄຟຟ້າທີ່ກ່ຽວຂ້ອງ

▶ຄີທີ່ປະຕິບັດປະຕູຕູ້, ປະຕິບັດການຈັດການແລະອາໄຫຼ່ທີ່ລະບຸໄວ້ໃນສັນຍາ.

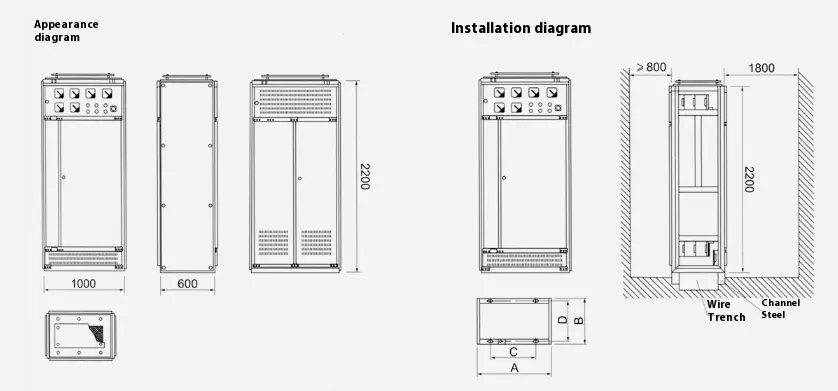

●ຮູບແບບແຜນຜັງແລະການຕິດຕັ້ງແຜນວາດຂອງ GGD Typemate AC ຕູ້ເອກະສານແຈກຢາຍແຮງດັນໄຟຟ້າຕໍ່າ
