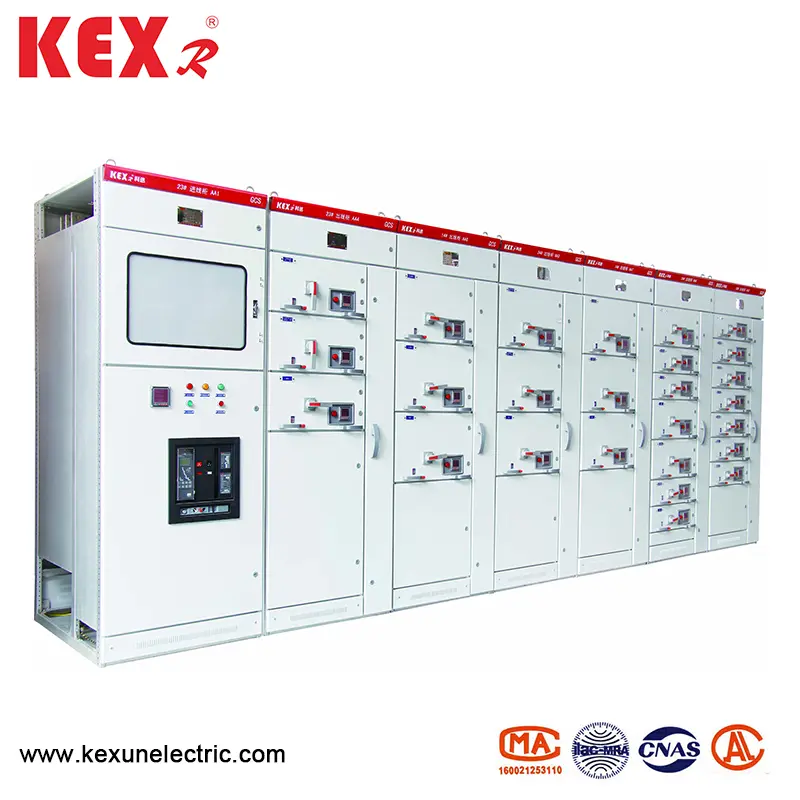

ຕູ້ເຄື່ອງປ່ຽນແຮງດັນທີ່ຕໍ່າ

ດັດສະນີການປະຕິບັດ

ການອອກແບບຂອງ CLTAGE AND BUDGE ການສະກັດເອົາແຮງດັນໄຟຟ້າຕໍ່າ

▶ IEC439-1 ເຄື່ອງປ່ຽນໄຟຟ້າຕ່ໍາແລະຄວບຄຸມຕ່ໍາ

▶ GB7251 Switchgear ຕ່ໍາ

▶ ZBK36001 Switchgeear ດຶງແຮງດັນຕ່ໍາ

●ຕົວກໍານົດການພື້ນຖານ

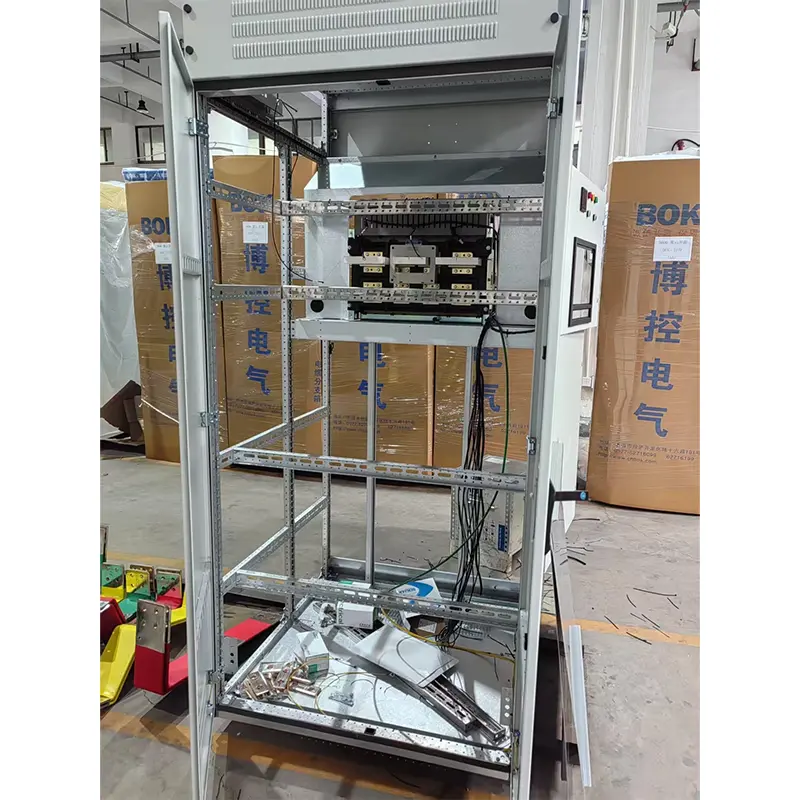

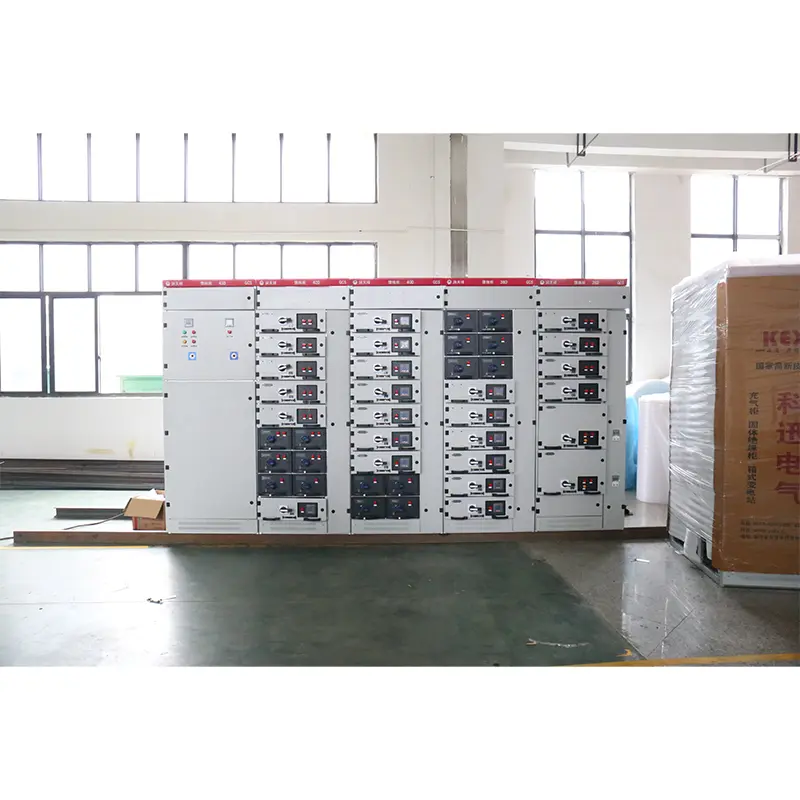

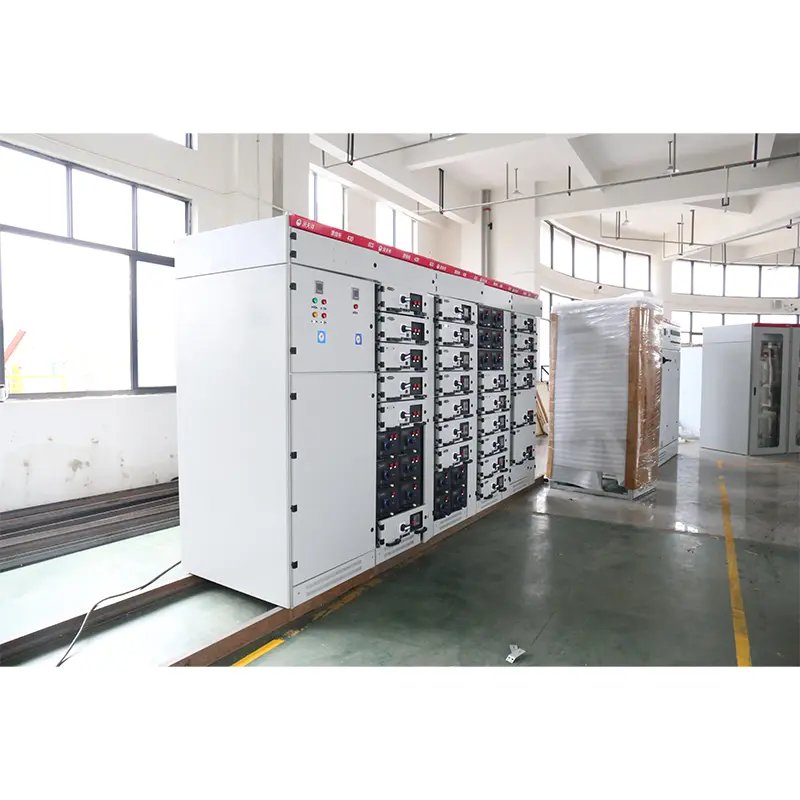

ໂຄງສ້າງຕົ້ນຕໍ

ກອບຫລັກຂອງ GCS ປະເພດຕູ້ເກັບມ້ຽນແຮງດັນໄຟຟ້າຕ່ໍາທີ່ໃຊ້ໄດ້ 8 ມມ

ກອບຕົ້ນຕໍຖືກອອກແບບເປັນສອງຮູບແບບການຊຸມນຸມ, ເກືອບປະກອບໂຄງສ້າງແລະໂຄງສ້າງທີ່ມີເນື້ອເຍື່ອຫຸ້ມບາງສ່ວນ (ກອບເຂັມແລະຂ້າມ) ສໍາລັບຜູ້ໃຊ້ທີ່ຈະເລືອກ.

▶ແຕ່ລະຫ້ອງທີ່ມີປະໂຫຍດຂອງອຸປະກອນແມ່ນໂດດດ່ຽວຈາກກັນແລະກັນ, ແລະຫ້ອງຂອງມັນຖືກແບ່ງອອກເປັນຫ້ອງຫນ່ວຍງານທີ່ມີປະໂຫຍດ, ຫ້ອງລົດເມແລະຫ້ອງສາຍໄຟ. ຫນ້າທີ່ຂອງແຕ່ລະສະພາແມ່ນຂ້ອນຂ້າງອິດສະຫຼະ.

▶ລົດເມສໍາຄັນຕາມແນວນອນແມ່ນຈັດຢູ່ທາງແນວນອນທາງຫລັງຂອງຕູ້, ເຊິ່ງແມ່ນມາດຕະການພື້ນຖານທີ່ຈະເຮັດໃຫ້ວົງຈອນຕົ້ນຕໍຂອງອຸປະກອນມີຄວາມເຂັ້ມແຂງວົງຈອນສັ້ນ.

ການອອກແບບຂອງຫ້ອງສາຍເຄເບີນເຮັດໃຫ້ມັນສະດວກຫຼາຍສໍາລັບສາຍໄຟທີ່ຈະຂຶ້ນແລະລົງ.

▶ຂະຫນາດຊຸດຂອງຄະນະສິນຄ້າທົ່ວໄປຂອງອຸປະກອນ (ເບິ່ງຕາຕະລາງຂ້າງລຸ່ມນີ້):

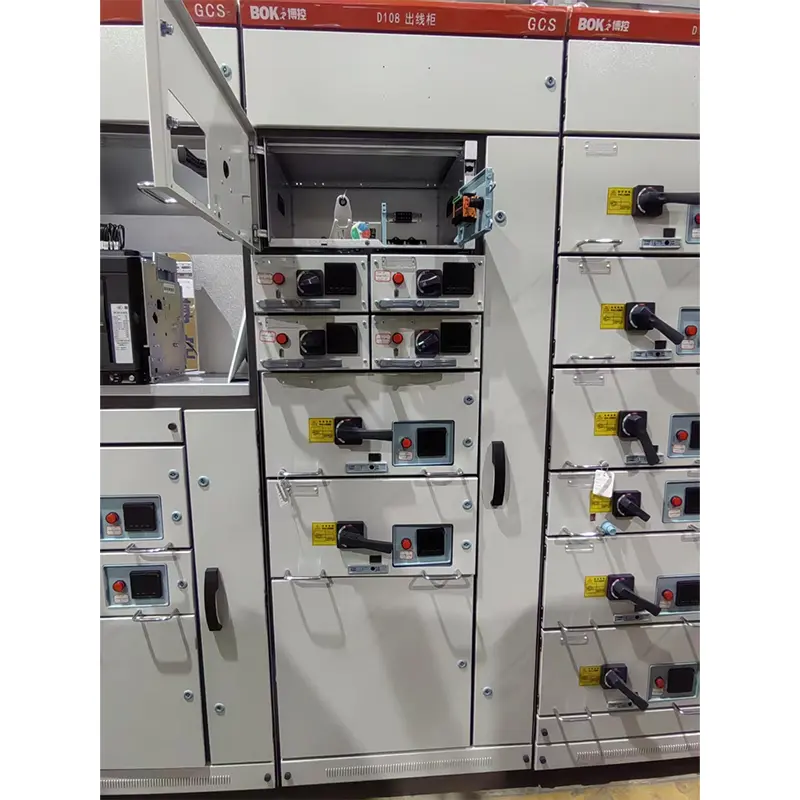

ຫົວຫນ່ວຍປະຕິບັດຫນ້າທີ່

1. ລະດັບຄວາມສູງຂອງລິ້ນຊັກແມ່ນ 160mm. ມັນແບ່ງອອກເປັນ 1/2 ຫນ່ວຍ, 1 ຫນ່ວຍ, 3/2 ຫນ່ວຍ, 2 ຫນ່ວຍ, 3 ຫນ່ວຍແລະ 5 ຊຸດ. ກະແສໄຟຟ້າຂອງວົງຈອນຫນ່ວຍບໍລິການແມ່ນ 400A ຫຼືຫນ້ອຍກວ່າ.

2. . The DrawWWER ປ່ຽນແປງພຽງແຕ່ໃນມິຕິຄວາມສູງເທົ່ານັ້ນ, ແລະຄວາມກວ້າງແລະຄວາມເລິກຂອງມັນກໍ່ບໍ່ປ່ຽນແປງ. ລິ້ນຊັກທີ່ມີຫນ່ວຍງານທີ່ມີປະໂຫຍດຄືກັນມີການປ່ຽນແປງທີ່ດີ.

3. ແຕ່ລະຕູ້ MCCE ສາມາດຕິດຕັ້ງໄດ້ໃນລະບົບລິ້ນຊັກ 1 ຫນ່ວຍຫຼື 22 1/2 ຫນ່ວຍ. ບ່ອນທີ່ມີຫຼາຍກ່ວາຫນຶ່ງຫນ່ວຍຂອງລິ້ນຊັກຮັບຮອງເອົາແຜ່ນຮອງທີ່ມີຄວາມຫລາກຫລາຍ.

4. ອີງຕາມກະແສໄຟຟ້າ, ສາຍຕາແລະທາງອອກຂອງລິ້ນຊັກຮັບຮອງເອົາຈໍານວນທີ່ແຕກຕ່າງກັນຂອງໂປແກມ chip ທີ່ມີໂຄງສ້າງ.

5. ຕູ້ລິ້ນຊັກແລະສາຍເຄເບີນ 1/2 ແມ່ນເຊື່ອມຕໍ່ໂດຍ ZJ-2 Adapter ດ້ວຍໂຄງສ້າງແຜ່ນຫລັງ.

.. ການເຊື່ອມຕໍ່ລະຫວ່າງຕູ້ລິ້ນຊັກຫນ່ວຍບໍລິການແລະຫ້ອງສາຍໄຟຮອງຮັບ ZJ-1 Adapter ທີ່ມີໂຄງສ້າງຫຼືທໍ່ຂະຫນາດດຽວກັນຕາມການຮັບປະກັນໃນປະຈຸບັນ.

7. ຫນ່ວຍລິ້ນຊັກແມ່ນມີອຸປະກອນເຈາະກົນຈັກ.

●ສ່ວນປະກອບໄຟຟ້າຕົ້ນຕໍ

ຫຼັກການການຄັດເລືອກຂອງສ່ວນປະກອບໄຟຟ້າຕົ້ນຕໍແມ່ນອີງໃສ່ເຕັກໂນໂລຍີທີ່ນໍາເຂົ້າ, ເຊິ່ງສາມາດຜະລິດໄດ້ໃນຊຸດໃນປະເທດຈີນແລະຕອບສະຫນອງຄວາມຕ້ອງການຂອງອຸປະກອນທີ່ມີປະສິດຕິພາບສູງຂອງອຸປະກອນ

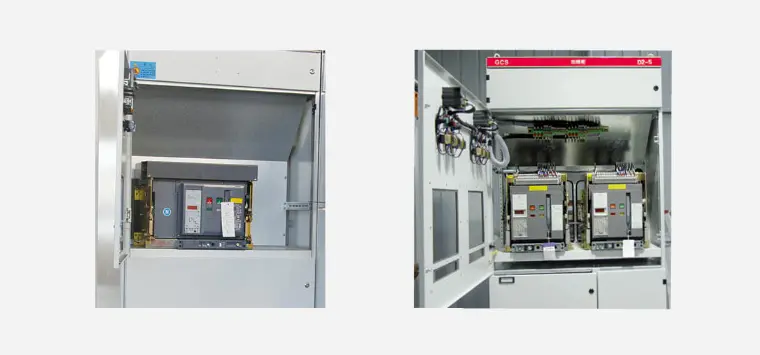

▶ຜູ້ສ້າງພະລັງງານຂອງການສະຫນອງພະລັງງານແລະຫນ່ວຍງານໃຫ້ອາຫານສ່ວນໃຫຍ່ແມ່ນເລືອກ AH Series. ຊຸດ M ອື່ນໆທີ່ຜະລິດໂດຍບໍລິສັດ Schneider ແລະ FE Series ທີ່ຜະລິດໂດຍບໍລິສັດ ABB ພ້ອມກັບການປະຕິບັດທີ່ກ້າວຫນ້າກວ່ານີ້ກໍ່ສາມາດເລືອກໄດ້ເຊັ່ນກັນ. Ah Circuit Breakle ມີຄຸນລັກສະນະຂອງການປະຕິບັດທີ່ດີ, ໂຄງສ້າງທີ່ຫນາແຫນ້ນ, ນ້ໍາຫນັກເບົາແລະຊຸດທີ່ແຂງແຮງ. ລາຄາແມ່ນຂ້ອນຂ້າງຕໍ່າ, ການບໍາລຸງຮັກສາແລະການນໍາໃຊ້ແມ່ນສະດວກ, ແລະດັດຊະນີການປະຕິບັດທັງຫມົດສາມາດຕອບສະຫນອງຄວາມຕ້ອງການຂອງອຸປະກອນນີ້.

edit ຫົວຫນ່ວຍລິ້ນຊັກ (ຫນ່ວຍບໍລິການຄວບຄຸມ, ຫນ່ວຍອາຫານສັດສ່ວນຫນຶ່ງ) ຊຸດລອຍນ້ໍາ Circuit ສ່ວນໃຫຍ່ແມ່ນເລືອກຊຸດໂຄນ CM1 ແລະ TG.TM30. 100A ຊຸດ. ສະຫຼັບສັບຊ້ອນເຫຼົ່ານີ້ມີຄຸນລັກສະນະຂອງການປະຕິບັດງານທີ່ດີ, ໂຄງສ້າງທີ່ຫນາແຫນ້ນ, ບໍ່ມີຄວາມຫມາຍຫຼືຕົວຊີ້ວັດດ້ານເຕັກນິກ, ເຊິ່ງສາມາດຕອບສະຫນອງຄວາມຕ້ອງການຂອງອຸປະກອນນີ້.

duse switch ທີ່ລະມັດລະວັງແລະການລະງັບການສະຫຼັບສັບຊ້ອນຈະເປັນຊຸດ Q. ຊຸດນີ້ມີຄວາມຫນ້າເຊື່ອຖືສູງແລະຄວາມສາມາດໃນການແຕກແຍກທີ່ເຂັ້ມແຂງ, ແລະສາມາດຮັບຮູ້ການແຊກແຊງກົນຈັກ.

fuse ຕົ້ນຕໍແມ່ນຊຸດ NT. 5. ຜູ້ຕິດຕໍ່ AC ແມ່ນຈະເປັນຊຸດ B ແລະ LCI-D ..

ating ຄຸນລັກສະນະຂອງ GCS ປະເພດຕູ້ເກັບມ້ຽນແຮງດັນໄຟຟ້າຕໍ່າ

1. ປັບປຸງຄວາມສາມາດຄວາມຮ້ອນຂອງຜູ້ດັດແປງ, ແລະຫຼຸດຜ່ອນການເພີ່ມຄວາມຮ້ອນເພີ່ມເຕີມທີ່ເກີດຈາກການເພີ່ມຂື້ນຂອງອຸນຫະພູມໃນຕົວເຊື່ອມຕໍ່ກັບຕົວເຊື່ອມຕໍ່, ຫົວ, ສາຍໄຟແລະ spacer.

2. ການແຍກຕ່າງຫາກລະຫວ່າງຫນ່ວຍງານທີ່ເປັນປະໂຫຍດແລະມີຄວາມຊັດເຈນ, ແລະຄວາມລົ້ມເຫຼວຂອງຫນ່ວຍຫນຶ່ງຈະບໍ່ມີຜົນກະທົບຕໍ່ຄວາມລົ້ມເຫຼວຂອງຫນ່ວຍນັ້ນຈໍາກັດໃນລະດັບຕ່ໍາສຸດ.

3.

4. ຈໍານວນບັດທີ່ຢູ່ໃນຕູ້ 4.MCC ທີ່ມີຂະຫນາດໃຫຍ່ເປັນ 22, ເຊິ່ງເຄື່ອງຈັກຜະລິດໄຟຟ້າ, ເຄື່ອງຈັກແລະອຸດສາຫະກໍາອື່ນໆທີ່ມີຄວາມສາມາດໃນຫນ່ວຍດຽວ.

5. ການເຊື່ອມຕໍ່ລະຫວ່າງອຸປະກອນແລະສາຍໄຟພາຍນອກແມ່ນສໍາເລັດໃນຫ້ອງສາຍໄຟ, ແລະສາຍສາມາດຂຶ້ນແລະລົງ. ຫມໍ້ແປງໄຟໃນປະຈຸບັນຖືກຕິດຕັ້ງຢູ່ໃນຫ້ອງສາຍໄຟ, ເຊິ່ງເຮັດໃຫ້ການຕິດຕັ້ງແລະບໍາລຸງຮັກສາສະດວກສະບາຍ.

6.

7. ຫນ່ວຍລິ້ນຊັກມີຈໍານວນຕົວເລກທີ່ພຽງພໍ (32 ຄູ່ສໍາລັບຫນ່ວຍ 1 ແລະ 20 ຄູ່), ເຊິ່ງສາມາດຕອບສະຫນອງຄວາມຕ້ອງການຂອງອິນເຕີເຟດແລະອັດຕະໂນມັດສໍາລັບຈໍານວນລາຍຊື່ຜູ້ຕິດຕໍ່

circle ວົງຈອນຊ່ວຍເຫຼືອ

ການອອກແບບແຜນຜັງວົງຈອນການຊ່ວຍໃນການປະຕິບັດດ້ານວິຊາການສໍາລັບການອອກແບບພະລັງງານຄວາມຮ້ອນຂອງໂຮງງານໄຟຟ້າຄວາມຮ້ອນແລະການອອກແບບເຕັກນິກອື່ນໆທີ່ກ່ຽວຂ້ອງ. ມັນເຫມາະສົມກັບລະບົບໄຟຟ້າທີ່ມີພະລັງງານໄຟຟ້າແລະລະບົບຍ່ອຍທີ່ມີໄຟຟ້າຕໍ່າແລະລະບົບການແຈກຢາຍໄຟຟ້າແຮງດັນໄຟຟ້າ, ຢູ່ໃນໂຮງງານ, ລະເບີດຝັງດິນແລະອາຄານສູງ. ໂຄງການວົງຈອນການສະຫນອງໄຟຟ້າ, ເຊິ່ງແບ່ງອອກໄປຕາມລະບົບວົງຈອນຕົ້ນຕໍ, ເຊິ່ງແບ່ງອອກເປັນຫົວຫນ່ວຍການສະຫນອງພະລັງງານ, ເສັ້ນ Feeder (PC) ແລະ Lineer Line (MCC) ..

●ຊຸດຜະລິດຕະພັນ

ຜູ້ຜະລິດຕ້ອງໃຫ້ເອກະສານແລະອຸປະກອນດັ່ງຕໍ່ໄປນີ້ເມື່ອສະຫນອງ:

▶ລາຍຊື່ອຸປະກອນ

ໃບຢັ້ງຢືນສິນຄ້າ

▶ຄໍາແນະນໍາສໍາລັບການນໍາໃຊ້

▶ລາຍງານການທົດສອບໂຮງງານ

share drawards ໄຟຟ້າທີ່ກ່ຽວຂ້ອງ

▶ຄີທີ່ປະຕິບັດປະຕູຕູ້, ປະຕິບັດການຈັດການແລະອາໄຫຼ່ທີ່ລະບຸໄວ້ໃນສັນຍາ.

▶▶ instructions instructions instructions instructions instructions instructions instructions instructions instructions instructions instructions instructions instructions instructions instructions instructions instructions instructions instructions instructions instructions instructions instructions instructions instructions of of of ກ່ຽວກັບອົງປະກອບຕົ້ນຕໍ

●ຄໍາແນະນໍາສັ່ງຊື້

ສັນຍາຄໍາສັ່ງຂອງ GCS ປະເພດຕູ້ເກັບມ້ຽນແຮງດັນໄຟຟ້າທີ່ຕໍ່າຂອງ Voltage

▶ແບບເຕັມຮູບແບບຂອງຜະລິດຕະພັນປະກອບມີເລກລະບົບສໍາຄັນແລະຈໍານວນໂຄງການຊ່ວຍ.

system diagram ລະດັບວົງຈອນວົງຈອນຕົ້ນຕໍຂອງວົງຈອນ

sch schematic ແຜນວາດ Schematical Schematic ຂອງວົງຈອນຊ່ວຍຜູ້ຊ່ວຍ

▶ບັນຊີລາຍຊື່ຂອງສ່ວນປະກອບໃນຄະນະລັດຖະບານ

▶ຕັ້ງຄ່າພາລາມິເຕີເຊັ່ນ: ແຮງດັນ, ກະແສໄຟຟ້າ, ປະຈຸບັນແລະເວລາໃນວົງຈອນ.

ຕາຕະລາງພິເສດອື່ນໆທີ່ບໍ່ສອດຄ່ອງກັບການນໍາໃຊ້ຜະລິດຕະພັນປົກກະຕິ.
