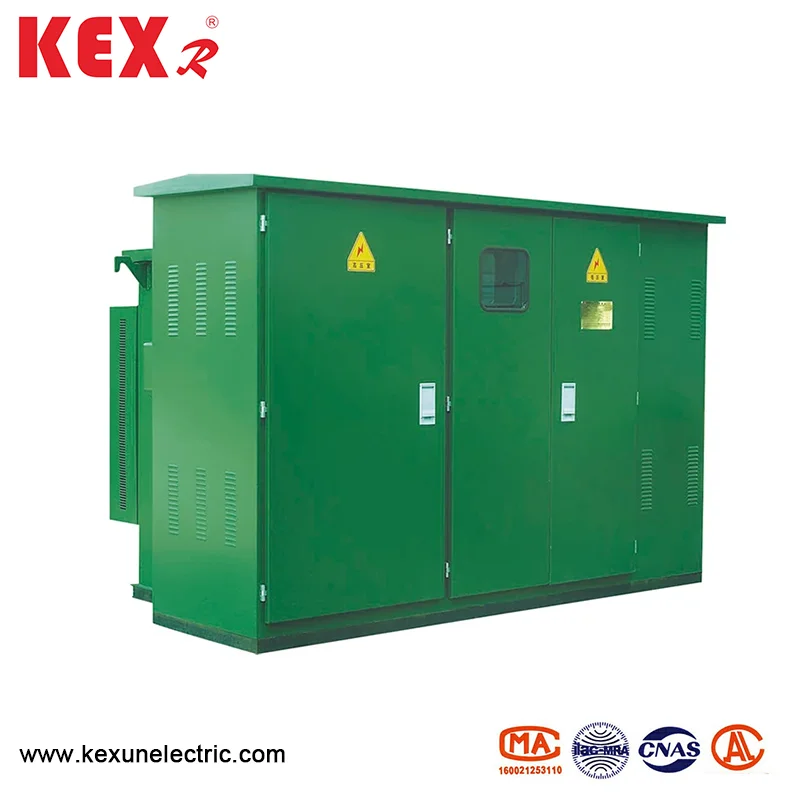

ການຕິດຕັ້ງການຕິດຕັ້ງກ່ອງປະເພດກ່ອງອາເມລິກາ

●ຄຸນລັກສະນະໂຄງສ້າງຂອງຜະລິດຕະພັນ

subforiation ປະເພດຕູ້ປະຈໍາອາເມລິກາທີ່ຕິດຕັ້ງໄວ້ລ່ວງຫນ້າຂອງ ZBW-12 ມີຂະຫນາດນ້ອຍແລະປະລິມານຂະຫນາດນ້ອຍ, ເຊິ່ງມີຄວາມສາມາດໃນຊ່ອງຫວ່າງພາຍໃນປະເທດທີ່ມີພື້ນທີ່ດຽວກັນ.

◆ສະຫນາມຍ່ອຍທີ່ຮັບຮອງເອົາໂຄງສ້າງທີ່ມີປະທັບນ້ໍາແລະປະທັບໃຈຢ່າງເຕັມທີ່, ໂດຍບໍ່ມີໄລຍະການສນວນກັນ, ແລະປົກປ້ອງຄວາມປອດໄພສ່ວນຕົວ.

◆ສາຍໄຟແຮງດັນໄຟຟ້າແຮງດັນໄຟຟ້າສູງສາມາດໃຊ້ໄດ້ທັງເຄືອຂ່າຍແຫວນແລະເຄືອຂ່າຍແຫວນ, ມີຮູບແບບການສະຫນອງໄຟຟ້າທີ່ມີຄວາມຍືດຍຸ່ນແລະຄວາມຫນ້າເຊື່ອຖືສູງ.

attal ການປະຕິບັດແບບຫັນປ່ຽນທີ່ດີເລີດ: ການສູນເສຍຕ່ໍາ, ສຽງຕ່ໍາແລະເພີ່ມອຸນຫະພູມຕໍ່າ; ຄວາມສາມາດໃນການຕ້ານທານທີ່ແຂງແຮງ, ຄວາມຕ້ານທານຂອງວົງຈອນສັ້ນແລະຕ້ານທານຜົນກະທົບ.

◆ຕອບສະຫນອງຄວາມຕ້ອງການຂອງອາຫານທີ່ມີຄວາມແຮງຕໍ່າທຸກປະເພດ, ເຊິ່ງສາມາດເລືອກໄດ້ຕາມລະບົບຫຼືອອກແບບໂດຍຕົວທ່ານເອງ.

ics ຕາຕະລາງພາລາມິຕິດ້ານວິຊາການ

fuse ●

ດ້ານແຮງດັນໄຟຟ້າສູງຂອງອາເມລິກາປະເພດກ່ອງອາເມລິກາທີ່ຕິດຕັ້ງໄວ້ລ່ວງຫນ້າແມ່ນໄດ້ຮັບການປ້ອງກັນເຕັມຮູບແບບໂດຍການເຊື່ອມຕໍ່ຊຸດແລະຟິວປ້ອງກັນ, ເຊິ່ງງ່າຍດາຍໃນຫຼັກການ, ມີເສດຖະກິດແລະເຊື່ອຖືໄດ້; ຟິວປ້ອງກັນການສໍາຮອງແມ່ນຟຼິກໄຟທີ່ມີຄວາມດັນສູງໃນກະແສໄຟຟ້າທີ່ມີຄວາມສູງໃນປະຈຸບັນດ້ວຍຄວາມສາມາດໃນການແຕກແຍກຂະຫນາດໃຫຍ່. ພຽງແຕ່ໃນເວລາທີ່ Transformer ລົ້ມເຫລວພາຍໃນ, ປັ ins ກອິນມີເຄື່ອງພ້ອມດ້ວຍຟິວສອງທີ່ລະອຽດອ່ອນ, ເຊິ່ງສາມາດໃຫ້ອຸນຫະພູມສອງເທົ່າ. ຫຼັງຈາກຟິວທີ່ມີຄວາມລະອຽດອ່ອນທີ່ລະອຽດອ່ອນແມ່ນຖືກລະເບີດ, ແກນ fuse ສາມາດທົດແທນໄດ້ງ່າຍໃນເວັບໄຊ.

●ສ້າງຕັ້ງໂຄງສ້າງແລະການປະຕິບັດງານ

1. ຮູບແບບ

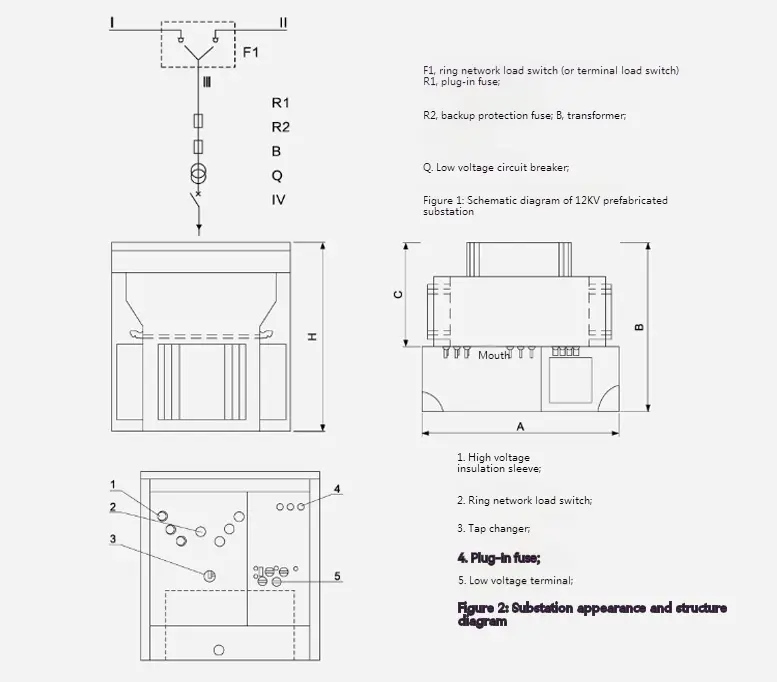

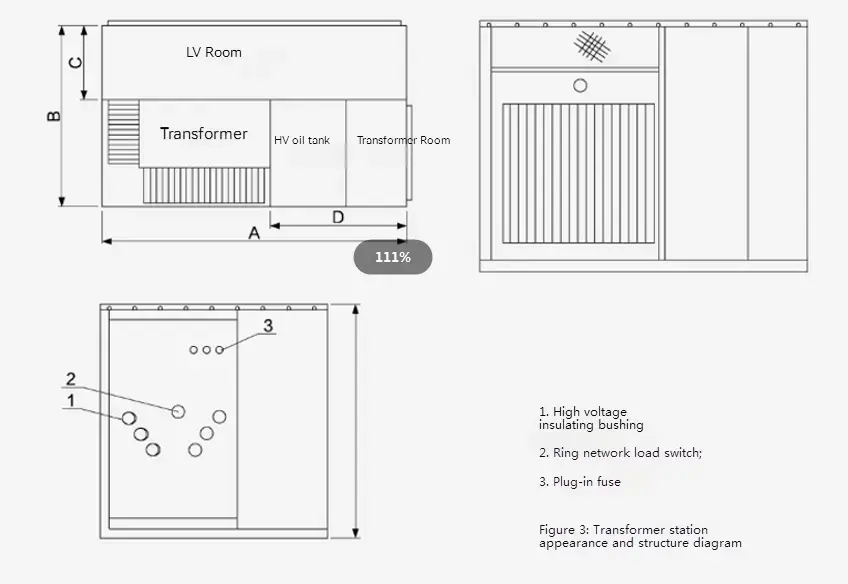

ສໍາລັບຮູບຮ່າງແລະໂຄງສ້າງຂອງ 10kV ZBW-12 Subsuation American Americ-12 ແລະຮູບທີ 3. ທັງສອງພາກສ່ວນແມ່ນມີພຽງແຕ່ຕິດພັນກັບໄຟຟ້າ, ແຕ່ນ້ໍາມັນຖືກບລັອກ. ເສັ້ນແຜນການ Schematic ແມ່ນສະແດງໃນຮູບ 1, ໃນສາຍທີ່ "ຂ້ອຍ" ແລະ "i" ແມ່ນສາຍເຄືອຂ່າຍ Loop, "V" ສາຂາທີ່ມີແຮງດັນໄຟຟ້າຕ່ໍາ. ການຈັດຕັ້ງຍ່ອຍສາມາດນໍາໃຊ້ໄດ້ທັງລະບົບການສະຫນອງໄຟຟ້າແຫວນແລະລະບົບຢູ່ປາຍຍອດ, ແລະການປ່ຽນໃຈເຫລື້ອມໃສແມ່ນສະດວກຫຼາຍ. ອາຫານຂອງສາຍແລະສາຂາ "lⅲ" ແມ່ນສັບປ່ຽນດ້ວຍການປ່ຽນຂອງເຄືອຂ່າຍແຫວນ. ໃນເວລາດຽວກັນ, ປາຍທາງທີ່ເຂົ້າມາຂອງທໍ່ສົ່ງໄຟຟ້າແຮງດັນໄຟຟ້າສູງສຸດແມ່ນມີຄວາມຜິດພາດໃນການປ້ອງກັນແລະການປ້ອງກັນຄວາມຜິດພາດສັ້ນແລະການປ້ອງກັນຂອງສາຂາ. ໃນເວລາດຽວກັນ, ອຸປະກອນຈໍສະແດງຜົນທີ່ມີແຮງດັນສູງແລະເຄື່ອງຫລີ້ນຟ້າຜ່າກໍ່ສາມາດຕິດຕັ້ງໄດ້ເຊັ່ນກັນ. ຈຸດຈົບຂອງແຮງດັນຕ່ໍາຂອງຫມໍ້ແປງໄຟຟ້າແມ່ນຜົນຜະລິດຫຼັງຈາກທີ່ຜ່ານແມັດແລະເຄື່ອງປະດັບໄຟຟ້າທີ່ຕໍ່າ.

ຂະຫນາດແລະນ້ໍາຫນັກ

2. ຫມໍ້ແປງໄຟ

ແຜນທີ່ຜະລິດຕະພັນນ້ໍາຖ້ວມໃນກ່ອງຂອງ KEXR ທີ່ຕິດຕັ້ງໄວ້ກ່ອນຫນ້ານີ້ຮັບຮອງເອົາການສູນເສຍທີ່ບໍ່ມີການໂຫຼດຕ່ໍາ, ການເພີ່ມຂື້ນຂອງອຸນຫະພູມຕໍ່າ, ສຽງຕ່ໍາແລະສູງແລະສູງ. ການສູນເສຍທີ່ບໍ່ມີການໂຫຼດແລະການສູນເສຍການໂຫຼດຂອງຫມໍ້ແປງໄຟແມ່ນຕໍ່າກ່ວາຜູ້ທີ່ມີການຫັນປ່ຽນ S9 ຕົ້ນສະບັບ, ເຂົ້າເຖິງລະດັບທີ່ກ້າວຫນ້າໃນປະຈຸບັນ. ຫມໍ້ແປງໄຟຟ້າແມ່ນໂຄງສ້າງທີ່ປະທັບຕາຢ່າງເຕັມທີ່, ເຊິ່ງໂດດດ່ຽວມົນລະພິດທາງອາກາດແລະການເຊື່ອມໂຊມຂອງການສນວນທີ່ເກີດຈາກຄວາມຊຸ່ມ. ເບາະອາກາດຂອງ 40-90mm ແມ່ນປະໄວ້ຢູ່ເທິງສຸດຂອງຖັງນ້ໍາມັນ, ເຊິ່ງສາມາດສະແດງບົດບາດຂອງການເຈາະຄວາມຮ້ອນແລະການເຮັດຄວາມເຢັນພ້ອມດ້ວຍການຕິດເຊື້ອຫອຍ, ແລະສາມາດຫຼຸດຜ່ອນຄວາມກົດດັນພາຍໃນ.

ຂະຫນາດແລະນ້ໍາຫນັກ

3. ຟິວປ້ອງກັນສໍາຮອງ

ມັນໄດ້ຖືກເຊື່ອມຕໍ່ໃນຊຸດທີ່ມີພັບສຽບໃນສາຂາປ່ຽນແປງ (ເບິ່ງ R1 ແລະ R2 ໃນຮູບທີ 2) ເພື່ອປະກອບເປັນຟິວປົກປ້ອງເຕັມຮູບແບບ. ມັນພຽງແຕ່ເສຍສະລະເມື່ອມີຄວາມຜິດສັ້ນໆພາຍໃນສະຖານທີ່, ດັ່ງນັ້ນຄວາມເປັນໄປໄດ້ຂອງການສັ່ງເປົ່າແມ່ນຕໍ່າຫຼາຍ. ມັນໄດ້ຖືກຕິດຕັ້ງຢູ່ໃນຖັງນ້ໍາມັນເທິງ, ແລະຖັງນ້ໍາມັນຕ້ອງໄດ້ເປີດຖ້າມັນຖືກປັບປຸງ.

4. ສຽບ

core ແກນ melting ຂອງມັນມີຄວາມອ່ອນໄຫວດ້ານເພດ (ອຸນຫະພູມແລະປັດຈຸບັນ), ມັນແມ່ນ, ມັນລະລາຍໃນເວລາທີ່ຂ້າງຂອງການໂຫຼດລົ້ມເຫລວ (ເກີນອຸນຫະພູມຕໍ່າກວ່າ). ສຽບ Fuse ສຽບແລະຟິວປ້ອງກັນຖືກນໍາໃຊ້ໃນຊຸດ, ເຊິ່ງສາມາດປົກປ້ອງລະດັບທັງຫມົດຈາກປະຈຸບັນ (ຫຼາຍໆຄັ້ງ) ຈົນເຖິງປະຈຸບັນ (ຫຼາຍສິບກິໂລແມັດ), ແລະປະຈຸບັນສູງສຸດແມ່ນ 50 ກີ່.

◆ການຈັບຄູ່ທີ່ສົມເຫດສົມຜົນຂອງຟິວສໍາຮອງແລະຟິວຊິວທໍາອິດມີຜົນກະທົບໂດຍກົງຕໍ່ການສະແດງຂອງການປ່ຽນແປງທັງຫມົດ. ເບິ່ງຕາຕະລາງຕໍ່ໄປນີ້ສໍາລັບສ່ວນຫນຶ່ງຂອງຄໍາແນະນໍາການຄັດເລືອກຟິວໃນ 10kV ທີ່ຕິດຕັ້ງສະຖານີປະເພດອາເມລິກາກ່ອນຫນ້ານີ້ສໍາລັບການອ້າງອີງເທົ່ານັ້ນ. ຫມາຍເຫດ: ມັນບໍ່ເຫມາະສົມສໍາລັບປະເພດອື່ນຂອງຊ່ອງຍ່ອຍ.

●ເສັ້ນອະໄວຍະວະມາດຕະຖານຂອງການຕັ້ງສະຖານີປະເພດກ່ອງອາເມລິກາທີ່ຕິດຕັ້ງໄວ້ກ່ອນ
