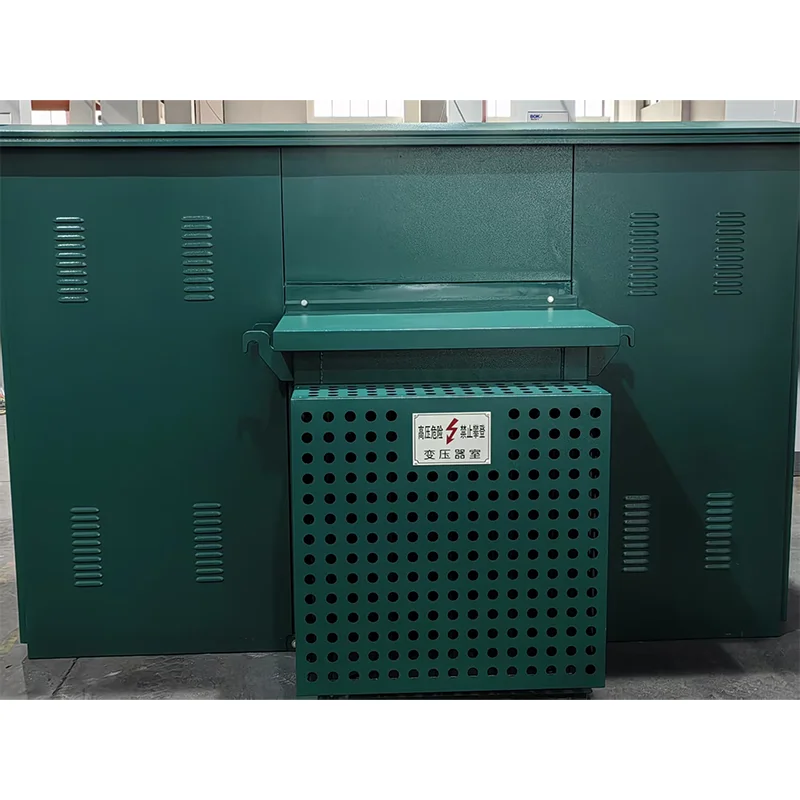

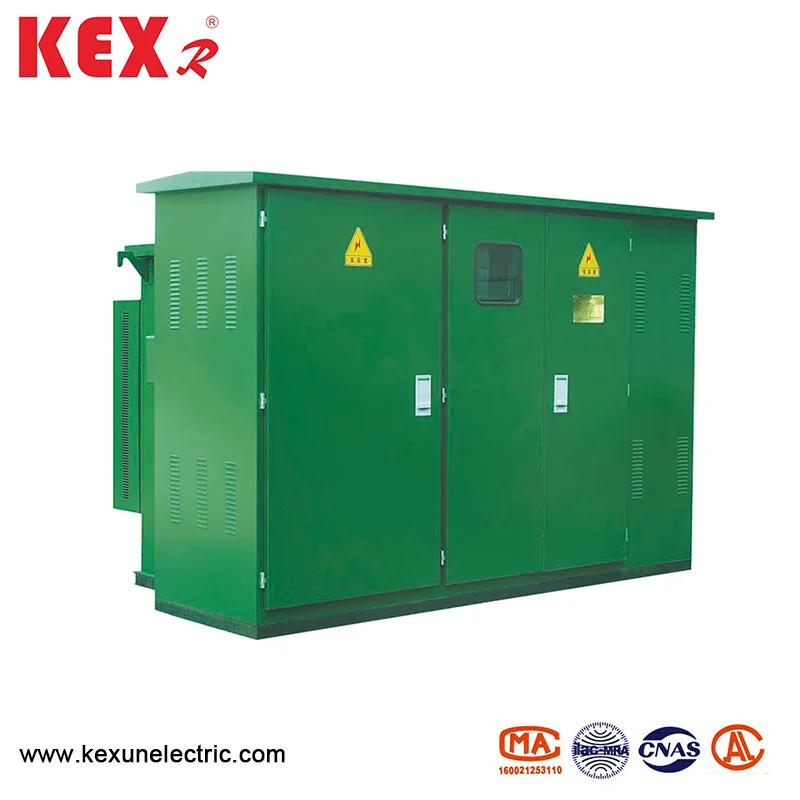

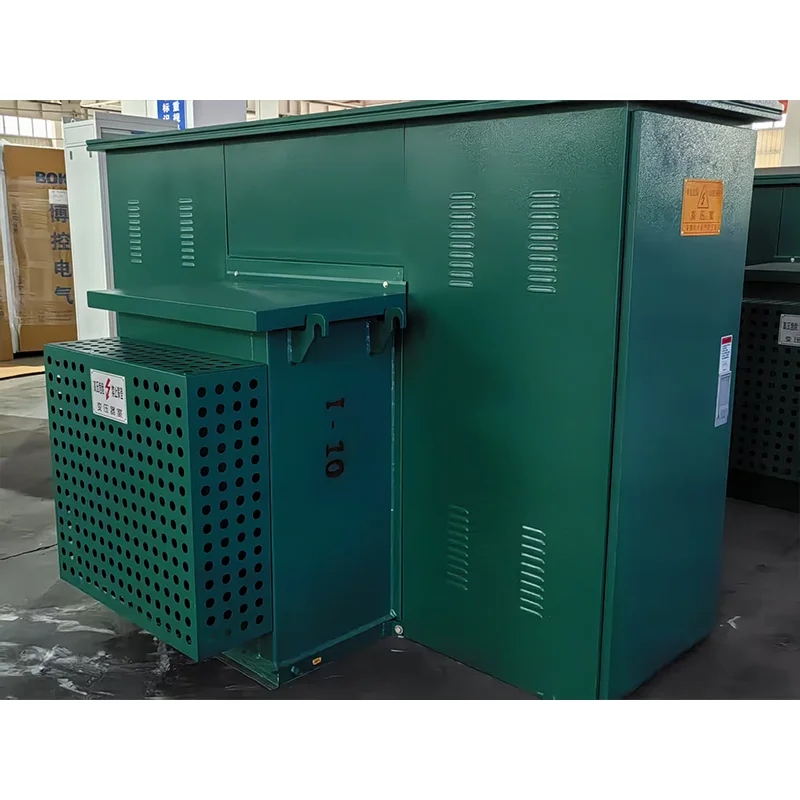

ຕູ້ປະເພດກ່ອງອາເມລິກາທີ່ຕິດຕັ້ງໄວ້ກ່ອນ

●ຄວາມໄດ້ປຽບຂອງຜະລິດຕະພັນ

1. ຕູ້ປະເພດກ່ອງອາເມລິກາທີ່ຕິດຕັ້ງໄວ້ລ່ວງຫນ້າມີໂຄງສ້າງທີ່ຫນາແຫນ້ນແລະມາດຕະຖານ, ພື້ນທີ່ນ້ອຍ, ໄກກວ່າປະເພດຂອງເອີຣົບທີ່ມີຄວາມສາມາດຄືກັນ.

2. ໂຄງສ້າງທີ່ມີປະທັບຕາ, ມີຄວາມປອດໄພ, ຄວາມປອດໄພທີ່ເຂັ້ມແຂງ.

3. ຕູ້ປະເພດກ່ອງອາເມລິກາທີ່ຕິດຕັ້ງໄວ້ລ່ວງຫນ້າຮັບຮອງເອົາຜູ້ຫັນປ່ຽນດ້ວຍຄວາມສາມາດໃນໄລຍະຕ່ໍາ, ຄວາມສາມາດໃນການຕໍ່ຕ້ານທີ່ແຂງແຮງ, ຄວາມຕ້ານທານຂອງວົງຈອນແລະຄວາມຕ້ານທານທີ່ແຂງແຮງຮັບປະກັນຜົນງານສູງຂອງຜະລິດຕະພັນ.

. ຍອມຮັບວິທີແກ້ໄຂຕ່າງໆເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການຂອງລູກຄ້າທີ່ກໍານົດເອງແລະຈັດການກັບສະຖານະການການນໍາໃຊ້ທີ່ແຕກຕ່າງກັນ.

●ໂຄງສ້າງຂອງຕູ້

layout ຮູບແບບໂດຍລວມ

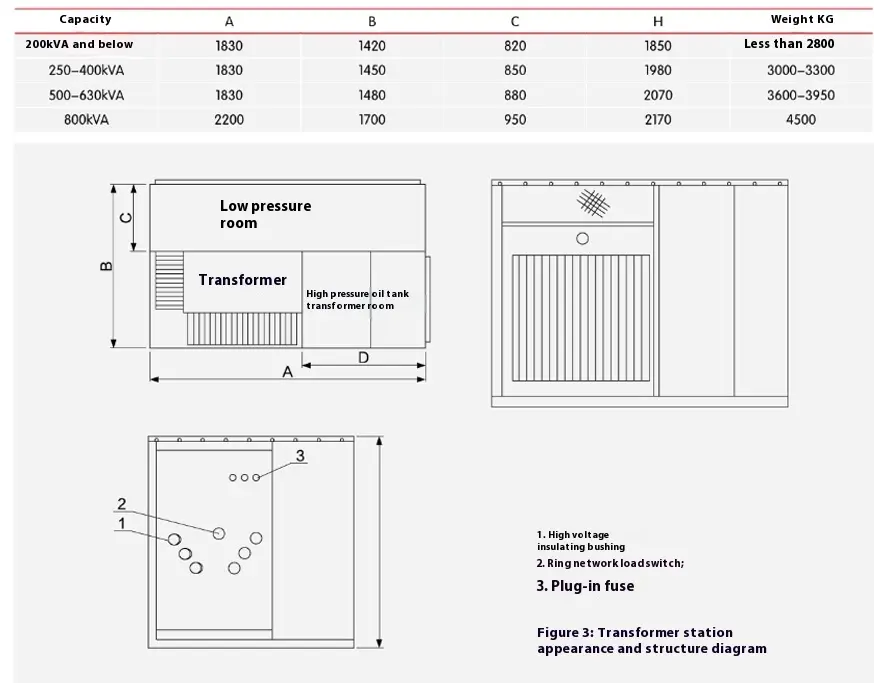

ຮູບລັກສະນະແລະໂຄງສ້າງຂອງຕູ້ປະເພດຕູ້ປະຈໍາອາກາດທີ່ຕິດຕັ້ງໄວ້ກ່ອນ 10kV ແມ່ນແບ່ງອອກເປັນສອງສ່ວນ, ສ່ວນເທິງຂອງຖັງນໍ້າມັນແມ່ນຖັງນ້ໍາມັນຄວາມດັນສູງ, ແລະຖັງນ້ໍາມັນຕ່ໍາ. ທັງສອງພາກສ່ວນແມ່ນມີພຽງແຕ່ຕິດພັນກັບໄຟຟ້າແລະນ້ໍາມັນຖືກບລັອກ. ເສັ້ນແຜນການ Schematic ແມ່ນສະແດງໃນຮູບ 1, ໃນສາຍທີ່ "ຂ້ອຍ" ແລະ "i" ແມ່ນສາຍເຄືອຂ່າຍ Loop, "V" ສາຂາທີ່ມີແຮງດັນໄຟຟ້າຕ່ໍາ. ຕູ້ສາມາດນໍາໃຊ້ໄດ້ທັງໃນລະບົບການສະຫນອງໄຟຟ້າພະລັງງານເຄືອຂ່າຍແຫວນແລະລະບົບຢູ່ປາຍຍອດ, ແລະການປ່ຽນໃຈເຫລື້ອມໃສແມ່ນສະດວກຫຼາຍ. ອາຫານຂອງສາຍແລະສາຂາ "lⅲ" ແມ່ນສັບປ່ຽນດ້ວຍການປ່ຽນຂອງເຄືອຂ່າຍແຫວນ. ໃນເວລາດຽວກັນ, ປາຍທາງທີ່ເຂົ້າມາຂອງທໍ່ສົ່ງໄຟຟ້າແຮງດັນໄຟຟ້າແມ່ນມີຄວາມຜິດພາດແລະມີການປ້ອງກັນຄວາມຜິດພາດແລະການປ້ອງກັນອຸນຫະພູມ. ໃນເວລາດຽວກັນ, ອຸປະກອນຈໍສະແດງຜົນທີ່ມີແຮງດັນສູງແລະເຄື່ອງຫລີ້ນຟ້າຜ່າກໍ່ສາມາດຕິດຕັ້ງໄດ້ເຊັ່ນກັນ. ຈຸດຈົບຂອງແຮງດັນຕ່ໍາຂອງຫມໍ້ແປງໄຟຟ້າແມ່ນຜົນຜະລິດຫຼັງຈາກທີ່ຜ່ານແມັດແລະເຄື່ອງປະດັບໄຟຟ້າທີ່ຕໍ່າ.

◆ຫມໍ້ແປງໄຟຟ້າ

ຕູ້ປະເພດຕູ້ຂອງອາເມລິກາທີ່ຕິດຕັ້ງໄວ້ລ່ວງຫນ້າຮັບຮອງເອົາເຄື່ອງຈັກສູບນ້ໍາມັນ S11 3 ໄລຍະທີ່ງົດງາມດ້ວຍການສູນເສຍຕ່ໍາ, ລຸກຂື້ນໃນອຸນຫະພູມຕ່ໍາແລະສຽງດັງແມ່ນໄດ້ຮັບຮອງເອົາ. ໂຄງສ້າງທີ່ປະທັບຕາຢ່າງມີປະສິດທິຜົນຢ່າງມີປະສິດຕິຜົນມີມົນລະພິດທາງອາກາດແລະການເຊື່ອມໂຊມຂອງການສນວນທີ່ເກີດຈາກຄວາມຊຸ່ມ. ແຜ່ນທີ່ຕິດຂັດຂອງຫອຍຖັງນ້ໍາມັນມີຫນ້າທີ່ຂອງການລະລາຍແລະຄວາມເຢັນ, ແລະໃຫ້ຄວາມກົດດັນພາຍໃນຢ່າງມີປະສິດຕິຜົນ.

◆ປ່ຽນ Terminal Toad Terminal

ແຜນວາດໂຄງສ້າງຂອງມັນແມ່ນສະແດງໃນຮູບ 4, ໃນນັ້ນ "i" ແມ່ນເຊື່ອມຕໍ່ກັບປາຍພະຍາດທີ່ມີແຮງດັນສູງ. ໃນລະຫວ່າງການປະຕິບັດງານ, ຜູ້ໃຊ້ໃສ່ແຜງປະຕິບັດການພິເສດເຂົ້າໄປໃນເພົາທີ່ຫມູນວຽນຂອງການປ່ຽນແປງແລະຫມຸນມັນ 90 ອົງສາ ສະຫຼັບສະຖານີປາຍຍອດພຽງແຕ່ຕັດອອກຈາກສາຂາການຫັນເປັນຢູ່ປາຍຍອດການສະຫນອງໄຟຟ້າຢູ່ປາຍຍອດ ເພື່ອຫຼຸດຜ່ອນມົນລະພິດຂອງນ້ໍາມັນໃນຖັງນ້ໍາມັນ, ມັນໄດ້ຖືກແນະນໍາໃຫ້ຜູ້ໃຊ້ປິດສະຫນາຕ່ໍາທີ່ຈະປະຕິບັດການໂຫຼດດ້ານການໂຫຼດ.

fuse ປ້ອງກັນ

ການປ້ອງກັນຕູ້ປະເພດຂອງອາເມລິກາທີ່ຕິດເຊື້ອແມ່ນຖືກເຊື່ອມຕໍ່ໃນຊຸດທີ່ມີລະບົບປັ all fuse ໃນສາຂາປ່ຽນແປງ (ເບິ່ງ R1 ແລະ R2 ໃນຮູບ 2) ເພື່ອປະກອບເປັນເຄື່ອງປ້ອງກັນເຕັມຮູບແບບ. ມັນພຽງແຕ່ເສຍສະລະເມື່ອມີຄວາມຜິດສັ້ນໆພາຍໃນຕູ້, ສະນັ້ນຄວາມເປັນໄປໄດ້ຂອງການສັ່ງເປົ່າແມ່ນຕໍ່າຫຼາຍ. ມັນໄດ້ຖືກຕິດຕັ້ງຢູ່ໃນຖັງນ້ໍາມັນເທິງ, ແລະຖັງນ້ໍາມັນຕ້ອງໄດ້ເປີດຖ້າມັນຖືກປັບປຸງ.

◆ໃສ່ເຄື່ອງປະເພດຟິວ

ແກນການລະລາຍຂອງມັນມີຄວາມອ່ອນໄຫວດ້ານເພດ (ອຸນຫະພູມແລະປະຈຸບັນ), ມັນແມ່ນມັນລະລາຍເມື່ອດ້ານຂ້າງຂອງການໂຫຼດລົ້ມເຫລວ (ເກີນກໍານົດຫຼືອຸນຫະພູມຫຼາຍເກີນໄປ). ສຽບ Fuse ສຽບແລະຟິວປ້ອງກັນຖືກນໍາໃຊ້ໃນຊຸດ, ເຊິ່ງສາມາດປົກປ້ອງລະດັບທັງຫມົດຈາກປະຈຸບັນ (ຫຼາຍໆຄັ້ງ) ຈົນເຖິງປະຈຸບັນ (ຫຼາຍສິບກິໂລແມັດ), ແລະປະຈຸບັນສູງສຸດແມ່ນ 50 ກີ່.

ຫມາຍເຫດ:

1. ທັງຫມົດທີ່ລະບຸໄວ້ໃນຕາຕະລາງແມ່ນການໃຫ້ຄະແນນຂອງ fuses. ຟິວປ້ອງກັນການສໍາຮອງແມ່ນຖືກມອດໄຟພຽງແຕ່ເມື່ອມີຄວາມຜິດສັ້ນໆພາຍໃນຕູ້ປະເພດກ່ອງອາເມລິກາທີ່ຕິດຕັ້ງໄວ້ກ່ອນ.

2. ຫມໍ້ແປງໄຟທີ່ຖືກຄັດເລືອກແມ່ນເຫມາະສົມກັບຮູບແບບການເຊື່ອມຕໍ່ຂອງ DynE11.

3. ໃນເວລາທີ່ເລືອກຟິວທີ່ໃສ່ໄດ້ໃສ່, ມັນຄວນຈະຖືກລະລາຍໃນ 300s, ແລະໃນເວລາດຽວກັນ, ກະແສໄຟຟ້າເຕັມບໍ່ຄວນລະລາຍເມື່ອ 0.1s ຖືກໃຊ້.

4. ອີງຕາມມາດຕະຖານ IEC, ຟິວສາມາດເຮັດວຽກໄດ້ໃນລະດັບການເມືອງຂອງ -25 ℃ ~ 40 ℃ ~ 40 ℃ ~ 40 ℃ ~ 40 ℃ ໃນເວລາທີ່ອຸນຫະພູມຂອງນ້ໍາມັນສູງກວ່າ + 40 ℃, ກະແສລາຍທີ່ໃຫ້ຄະແນນຂອງຟິວຄວນໄດ້ຮັບການຫຼຸດລົງ 1% ສໍາລັບທຸກໆ 1 ℃.

◆ປະເພດແຂນສອກແລະ "t" ພິມຫົວຂອງສາຍ

ສາຍທີ່ເຂົ້າມາແລະຂາອອກສູງຂອງ 12kV ຂອງ 12kV Type Type Type Americ Accome ຮັບຮອງເອົາສາຍໄຟທີ່ເຂົ້າມາແລ້ວ, ແລະການສະຫນອງໄຟຟ້າແຮງແຮງດັນໄຟຟ້າ. ເພື່ອອໍານວຍຄວາມສະດວກໃນການທົດສອບການທົດສອບຂອງໂຮງງານແລະຜູ້ໃຊ້ຂອງຜູ້ໃຊ້, ເຄື່ອງນຸ່ງຖືທີ່ຕົນເອງມີຄວາມສາມາດສູງ 10kV ຄວາມຖີ່ຂອງແຮງດັນແລະຟ້າຜ່າ. ກ່ອນທີ່ຈະຕິດຕັ້ງຫົວ Cable, ມັນຈໍາເປັນຕ້ອງຮູ້ວ່າຜູ້ໃຊ້ຮຽກຮ້ອງໃຫ້ມີການຂົນສົ່ງຟ້າຜ່າ. ຖ້າມີຄວາມຈໍາເປັນ, ຊຸດເສອແຂນທີ່ກໍາລັງຈະຢູ່ໃນເສັ້ນທີ່ເຂົ້າມາແລະຂາອອກຂອງ Loop ຮັບຮອງເອົາປະເພດສອງເທົ່າ, ແລະອີກຊຸດຫນຶ່ງທີ່ຮັບຮອງເອົາປະເພດທີ່ຜ່ານມາ.

ເລືອກຫົວເຂັມຂັດຫຼືສາຍທີ່ມີຮູບຊົງທີ່ມີຮູບຊົງຢູ່ດ້ານໃນ. ໃນຕອນທ້າຍຂອງບ່ອນອື່ນຂອງເສອແຂນ insulating ສອງຄັ້ງ, ຕິດຕັ້ງເຄື່ອງມືທີ່ມີປະທັບຕາເປັນພິເສດຢ່າງເຕັມທີ່ຂອງ ZinC Oxide ໃນແບບດຽວກັນ. ເບິ່ງຄໍາແນະນໍາສໍາລັບການຕິດຕັ້ງຫົວຂອງສາຍໄຟ.

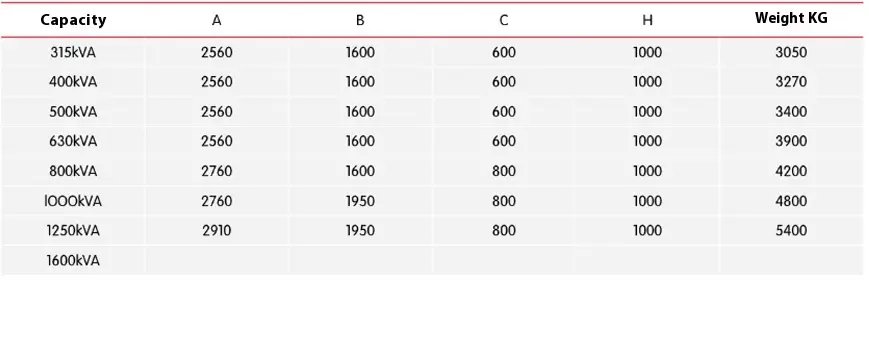

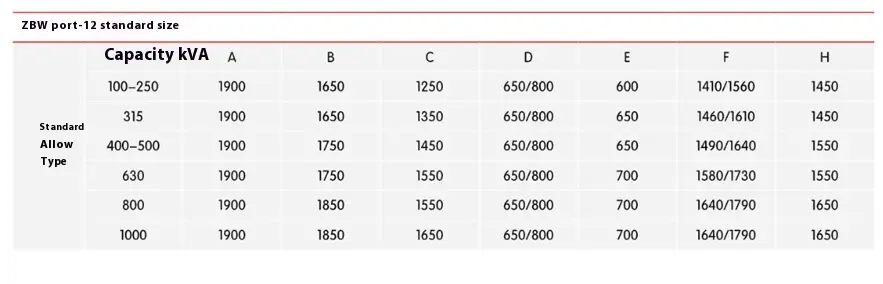

●ຂະຫນາດຂອງຕູ້ປະເພດຕູ້ເອກະສານທີ່ມີການຕິດຕັ້ງໄວ້ລ່ວງຫນ້າ
