ແຮງດັນໄຟຟ້າທີ່ຕໍ່າ

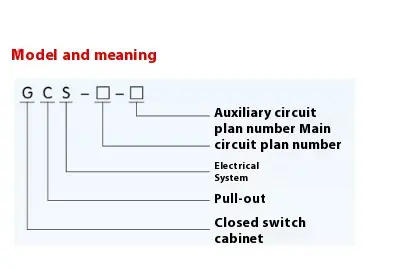

●ຫມາຍຄວາມຫມາຍ

●ຕົວກໍານົດການພື້ນຖານ

ໂຄງສ້າງຕົ້ນຕໍ

ກອບຕົ້ນຕໍຂອງແຮງດັນໄຟຟ້າທີ່ຕ່ໍາຂອງ GCS ສໍາເລັດແລ້ວຮັບຮອງເອົາສະແຕນເລດຂະຫນາດ 8 ມມມີລໍາຕົ້ນຕາມລໍາດັບ 20 ມມຕາມລໍາດັບ, ດັ່ງນັ້ນການຕິດຕັ້ງພາຍໃນແມ່ນມີຄວາມຍືດຫຍຸ່ນແລະສະດວກ.

ກອບຕົ້ນຕໍຖືກອອກແບບເປັນສອງຮູບແບບການຊຸມນຸມ, ເກືອບປະກອບໂຄງສ້າງແລະໂຄງສ້າງທີ່ມີເນື້ອເຍື່ອຫຸ້ມບາງສ່ວນ (ກອບເຂັມແລະຂ້າມ) ສໍາລັບຜູ້ໃຊ້ທີ່ຈະເລືອກ.

▶ແຕ່ລະຫ້ອງທີ່ມີປະໂຫຍດຂອງອຸປະກອນແມ່ນໂດດດ່ຽວຈາກກັນແລະກັນ, ແລະຫ້ອງຂອງມັນຖືກແບ່ງອອກເປັນຫ້ອງຫນ່ວຍງານທີ່ມີປະໂຫຍດ, ຫ້ອງລົດເມແລະຫ້ອງສາຍໄຟ. ຫນ້າທີ່ຂອງແຕ່ລະສະພາແມ່ນຂ້ອນຂ້າງອິດສະຫຼະ.

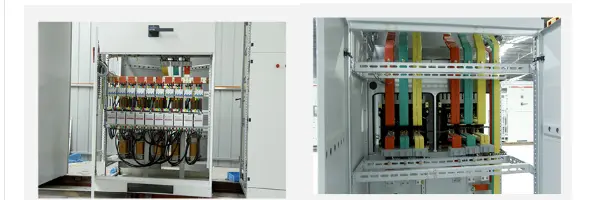

▶ລົດເມສໍາຄັນຕາມແນວນອນແມ່ນຈັດຢູ່ທາງແນວນອນທາງຫລັງຂອງຕູ້, ເຊິ່ງແມ່ນມາດຕະການພື້ນຖານທີ່ຈະເຮັດໃຫ້ວົງຈອນຕົ້ນຕໍຂອງອຸປະກອນມີຄວາມເຂັ້ມແຂງວົງຈອນສັ້ນ.

ການອອກແບບຂອງຫ້ອງສາຍເຄເບີນເຮັດໃຫ້ມັນສະດວກຫຼາຍສໍາລັບສາຍໄຟທີ່ຈະຂຶ້ນແລະລົງ.

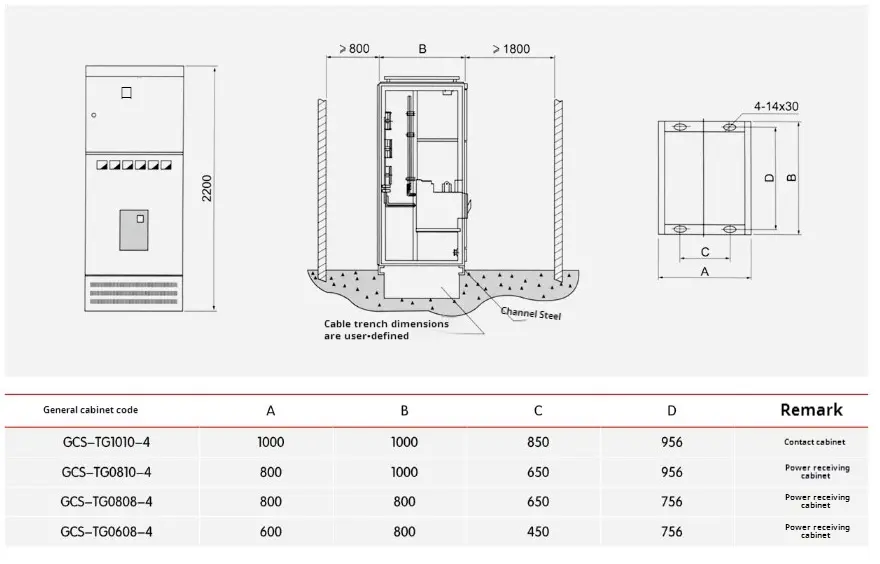

▶ຂະຫນາດຊຸດຂອງຄະນະສິນຄ້າທົ່ວໄປຂອງອຸປະກອນ (ເບິ່ງຕາຕະລາງຂ້າງລຸ່ມນີ້):

●ການຕິດຕັ້ງແລະການນໍາໃຊ້ GCS ປະເພດ VCTAGE ທີ່ມີຄວາມສໍາເລັດ

◆ຫຼັງຈາກຜະລິດຕະພັນມາຮອດບ່ອນຮັບເອົາ, ພວກເຂົາຄວນກວດເບິ່ງກ່ອນວ່າການຫຸ້ມຫໍ່ແມ່ນຢູ່ໃນລະດັບ. ຖ້າພົບບັນຫາ, ພວກເຂົາຄວນແຈ້ງໃຫ້ຊາບເຖິງພະແນກຂອງສັນຍາທີ່ກ່ຽວຂ້ອງເພື່ອເຮັດບັນທຶກທຸລະກິດ, ວິເຄາະເຫດຜົນຕ່າງໆ, ເຮັດວີຊາແລະຈັດການກັບຄວາມພະຍາກອນ. ສໍາລັບຜະລິດຕະພັນທີ່ບໍ່ໄດ້ຕິດຕັ້ງໃນທັນທີ, ພວກມັນຄວນຈະຖືກຈັດໃສ່ໃນສະຖານທີ່ທີ່ເຫມາະສົມແລະເກັບຮັກສາໄວ້ຢ່າງຖືກຕ້ອງຕາມສະພາບການນໍາໃຊ້ປົກກະຕິແລະຄວາມຕ້ອງການຂອງລະບຽບການເກັບຮັກສາ. 1. ຜະລິດຕະພັນຈະຕ້ອງຕິດຕັ້ງຕາມແຜນວາດການຕິດຕັ້ງ (ເບິ່ງຕົວເລກທີ່ຕິດຄັດມາ). ເຫຼັກສໍາຄັນຂອງພື້ນຖານແລະໄລປະຕູໃນເວລາທີ່ວິທີການແກ້ໄຂ Bolt ໄດ້ຖືກສະຫນັບສະຫນູນໂດຍຜູ້ໃຊ້. ໃນເວລາທີ່ລົດເມທີ່ສໍາຄັນແມ່ນເຊື່ອມຕໍ່ກັນ, ຖ້າພື້ນຜິວບໍ່ສະຫມໍ່າສະເຫມີຍ້ອນການຂົນສົ່ງ, ການເກັບຮັກສາແລະເຫດຜົນອື່ນໆ, ມັນຄວນຈະຖືກລະເຫີຍກ່ອນທີ່ຈະເຊື່ອມຕໍ່ແລະຍຶດໄດ້.

◆ເມື່ອອຸປະກອນຖືກຕິດຕັ້ງແຍກຕ່າງຫາກຫຼືໃນຖັນ, ຕັ້ງ, ພື້ນທີ່ຫວ່າງແລະຄວາມບ່ຽງເບນຂອງຊ່ອງຫວ່າງຈະຕອບສະຫນອງຄວາມຮຽກຮ້ອງຕ້ອງການໃນຕາຕະລາງຂ້າງລຸ່ມ.

◆ການກວດກາແລະກວດກາຄືນໃຫມ່ຫຼັງຈາກ GCS ປະເພດແຮງດັນຕໍ່າ

ການຕິດຕັ້ງແລະກ່ອນທີ່ຈະປະຕິບັດງານ

(1) ກວດເບິ່ງວ່າສີສັນທີ່ມີສີສັນຫລືສິ່ງທີ່ປົກຄຸມອື່ນໆ (ເຊັ່ນ: ສີດພລາສຕິກ) ຂອງຕູ້ແມ່ນເສຍຫາຍ, ແລະບໍ່ວ່າຕູ້ຕ້ອງລ້າງແລະສະອາດ.

(2) ບໍ່ວ່າກົນໄກການປະຕິບັດການຂອງສ່ວນປະກອບໄຟຟ້າແມ່ນມີຄວາມຍືດຫຍຸ່ນໄດ້, ແລະບໍ່ຄວນມີກໍາລັງປະຕິບັດງານຫຼືຫຼາຍເກີນໄປ.

(3) ບໍ່ວ່າຈະເປັນການຕິດຕໍ່ກ່ຽວກັບຜູ້ຊ່ວຍຕົ້ນຕໍແລະການຊ່ວຍເຫຼືອຂອງເຄື່ອງໃຊ້ໄຟຟ້າຕົ້ນຕໍແມ່ນຫນ້າເຊື່ອຖືແລະຖືກຕ້ອງ.

(4) ກົນໄກລິ້ນຊັກຫຼືການລະລາຍຄວນຈະມີຄວາມຍືດຍຸ່ນແລະແສງສະຫວ່າງ, ໂດຍບໍ່ມີການຕິດຂັດແລະການປະທະກັນ.

(5) ເສັ້ນສູນກາງຂອງການຕິດຕໍ່ທີ່ສາມາດເຄື່ອນຍ້າຍແລະສະຖິຕິຂອງໂຄງສ້າງລິ້ນຊັກຫຼື drawout ຄວນຈະສອດຄ່ອງ, ແລະລາຍຊື່ຜູ້ຕິດຕໍ່ຄວນຢູ່ໃກ້ໆ. ຄວາມເລິກຂອງການແຊກຂອງການຕິດຕໍ່ຕົ້ນຕໍແລະການຕິດຕໍ່ຊ່ວຍເຫຼືອຄວນຕອບສະຫນອງຄວາມຮຽກຮ້ອງຕ້ອງການ. ກົນຈັກການແຊກແຊງຫລືໄຟຟ້າ: ການປະຕິບັດການຕອບຮັບແມ່ນຖືກຕ້ອງ, ແລະການລັອກຫລືການປ່ອຍຕົວຄວນຈະເຊື່ອຖືໄດ້.

(6) drawers ຂອງຂະຫນາດດຽວກັນຈະສາມາດແລກປ່ຽນກັນໄດ້ຢ່າງສະດວກໂດຍບໍ່ມີການຕິດຂັດແລະການປະທະກັນ.

(7) ການຕິດຕໍ່ພື້ນຖານລະຫວ່າງລິ້ນຊັກແລະຕູ້ຄວນຕິດຕໍ່ຢ່າງໃກ້ຊິດ. ເມື່ອລິ້ນຊັກຖືກຍູ້ໃນ, ການຕິດຕໍ່ພື້ນຖານຂອງລິ້ນຊັກແມ່ນຕິດຕໍ່ກ່ອນການຕິດຕໍ່ຫລັກ, ແລະເມື່ອມັນຖືກຕັດອອກ, ການຕິດຕໍ່ພື້ນຖານແມ່ນຖືກເຊື່ອມຕໍ່ຫຼັງຈາກຕິດຕໍ່ພົວພັນ.

(8) ການວັດແທກຂອງເຄື່ອງມື, ອັດຕາສ່ວນການຫັນເປັນແລະຂົ້ວຂອງຕົວປ່ຽນແປງຈະຖືກຕ້ອງ.

(9) ສະເປັກຫຼັກ Fuse ຄວນຕອບສະຫນອງຄວາມຕ້ອງການຂອງການອອກແບບວິສະວະກໍາ.

(10) ການໃຫ້ຄະແນນແລະການກໍານົດການປ້ອງກັນຈະຖືກຕ້ອງແລະເຊື່ອຖືໄດ້.

(11) ໃຊ້ 1000v MegoHMMeter ເພື່ອວັດແທກມູນຄ່າການຕໍ່ຕ້ານການສນວນກັນບໍ່ຕໍ່າກວ່າ 1 ມટ.

(12) ການເຊື່ອມຕໍ່ຂອງລົດເມແຕ່ລະແຖບຈະດີ, ແລະການຕິດຕັ້ງສະຫນັບສະຫນູນການສະຫນັບສະຫນູນ, ຊິ້ນສ່ວນການຕິດຕັ້ງແລະເຄື່ອງໃຊ້ອື່ນໆຈະເປັນທີ່ເຊື່ອຖືໄດ້.

◆ໃຊ້ຄວາມລະມັດລະວັງຂອງ VCTAGE ທີ່ຕໍ່າຂອງ GCS ປະເພດທີ່ສົມບູນ

▶ອຸປະກອນແມ່ນແຮງດັນໄຟຟ້າທີ່ຕໍ່າທີ່ສຸດເຊິ່ງບໍ່ໄດ້ຖືກຕິດຕັ້ງໃສ່ຝາ, ດໍາເນີນງານຈາກດ້ານຫນ້າແລະຮັກສາໄວ້ທັງສອງດ້ານ. ມີພຽງແຕ່ຜູ້ຊ່ຽວຊານທີ່ມີຄຸນນະພາບເທົ່ານັ້ນທີ່ສາມາດເຂົ້າຫຼືເປີດຊ່ອງທາງການບໍາລຸງແລະປະຕູຕູ້ສໍາລັບການປະຕິບັດງານ, ການກວດກາແລະບໍາລຸງຮັກສາ.

▶ Switch Switch ແລະ Molded Case Breakers ໄດ້ຖືກແຍກອອກແລະປິດເປັນເວລາຫລາຍຄັ້ງ, ໂດຍສະເພາະຫຼັງຈາກການແບ່ງແຍກວົງຈອນສັ້ນແລະປິດ, ເຊິ່ງຈະເຮັດໃຫ້ເກີດການຕິດຕໍ່ໃນທ້ອງຖິ່ນ, ເຊິ່ງຈະເຮັດໃຫ້ເກີດສານກາກບອນ, ເຊິ່ງຈະເຮັດໃຫ້ມີການຕໍ່ຕ້ານການຕໍ່ຕ້ານ. ເພາະສະນັ້ນ, ພວກເຂົາຄວນໄດ້ຮັບການຮັກສາແລະປັບປຸງໃນປື້ມຄູ່ມືການສິດສອນຂອງວົງຈອນປິດ.

▶ຫຼັງຈາກການຕິດຕັ້ງແລະການຮັກສາ, ໂດດດ່ຽວລະຫວ່າງຫ້ອງແລະຫນ່ວຍທີ່ມີປະໂຫຍດຕໍ່ການແບ່ງແຍກອຸປະກອນທີ່ດີແລະປ້ອງກັນຄວາມຜິດຕ່າງໆຈາກການຂະຫຍາຍ.

●ຊຸດຜະລິດຕະພັນ

ຜູ້ຜະລິດຕ້ອງໃຫ້ເອກະສານແລະອຸປະກອນດັ່ງຕໍ່ໄປນີ້ເມື່ອສະຫນອງ:

▶ລາຍຊື່ອຸປະກອນ

ໃບຢັ້ງຢືນສິນຄ້າ

▶ຄໍາແນະນໍາສໍາລັບການນໍາໃຊ້

▶ລາຍງານການທົດສອບໂຮງງານ

share drawards ໄຟຟ້າທີ່ກ່ຽວຂ້ອງ

▶ຄີທີ່ປະຕິບັດປະຕູຕູ້, ປະຕິບັດການຈັດການແລະອາໄຫຼ່ທີ່ລະບຸໄວ້ໃນສັນຍາ.

▶▶ instructions instructions instructions instructions instructions instructions instructions instructions instructions instructions instructions instructions instructions instructions instructions instructions instructions instructions instructions instructions instructions instructions instructions instructions instructions of of of ກ່ຽວກັບອົງປະກອບຕົ້ນຕໍ

●ຄໍາແນະນໍາສັ່ງຊື້

ສັນຍາສັ່ງຊື້ຂອງ VCTAGE ທີ່ຕ່ໍາຂອງ GCS ປະເພດທີ່ສົມບູນມີເນື້ອໃນຕໍ່ໄປນີ້:

▶ແບບເຕັມຮູບແບບຂອງຜະລິດຕະພັນປະກອບມີເລກລະບົບສໍາຄັນແລະຈໍານວນໂຄງການຊ່ວຍ.

system diagram ລະດັບວົງຈອນວົງຈອນຕົ້ນຕໍຂອງວົງຈອນ

sch schematic ແຜນວາດ Schematical Schematic ຂອງວົງຈອນຊ່ວຍຜູ້ຊ່ວຍ

▶ບັນຊີລາຍຊື່ຂອງສ່ວນປະກອບໃນຄະນະລັດຖະບານ

▶ຕັ້ງຄ່າພາລາມິເຕີເຊັ່ນ: ແຮງດັນ, ກະແສໄຟຟ້າ, ປະຈຸບັນແລະເວລາໃນວົງຈອນ.

ຕາຕະລາງພິເສດອື່ນໆທີ່ບໍ່ສອດຄ່ອງກັບການນໍາໃຊ້ຜະລິດຕະພັນປົກກະຕິ.
