ແຮງດັນໄຟຟ້າແຮງດັນຕ່ໍາ

●ຄຸນລັກສະນະຂອງຜະລິດຕະພັນ

ເຄື່ອງປ່ຽນໄຟຟ້າແຮງດັນໄຟຟ້າແຮງແຮງດັນໄຟຟ້າທີ່ຕໍ່ານີ້ມີຂໍ້ດີຂອງຄວາມສາມາດໃນການປະຫຍັດສູງ, ຮູບແບບທີ່ສວຍງາມ, ລະດັບການປ້ອງກັນທີ່ສູງ, ຄວາມຫນ້າເຊື່ອຖືແລະຄວາມຫນ້າເຊື່ອຖື, ການບໍາລຸງຮັກສາທີ່ສະດວກແລະອື່ນໆ. ຜະລິດຕະພັນນີ້ສອດຄ່ອງກັບມາດຕະຖານ IEC4392-322, ແລະຍັງມີມາດຕະຖານຂອງມາດຕະຖານແຫ່ງຊາດ GB7251-87 "ມາດຕະຖານແຫ່ງຊາດ Life.

●ພາລາມິເຕີເຕັກນິກຫລັກ

●ຄຸນສົມບັດສະຖາປັດຕະຍະກໍາ

ກອບຫຼັບພື້ນຖານຂອງເຄື່ອງໄຟຟ້າທີ່ມີກະແສໄຟຟ້າແຮງແຮງດັນໄຟຟ້າຕໍ່າແມ່ນປະກອບໂຄງສ້າງ. ທຸກພາກສ່ວນທີ່ມີໂຄງສ້າງຂອງກອບຫຼັບແມ່ນເຊື່ອມຕໍ່ກັບກັນແລະກັນໂດຍສະກູເພື່ອປະກອບເປັນກອບພື້ນຖານ. ຫຼັງຈາກນັ້ນ, ຕາມຄວາມຕ້ອງການ, ປະຕູ, baffles, partition, drawers, ວົງເລັບ, ແຖບເລື່ອນແລະສ່ວນປະກອບຂອງລົດເມ, ຖືກເພີ່ມເຂົ້າໃນບ່ອນແລກປ່ຽນແປງທີ່ສົມບູນ. LV switchgeear ນີ້ມີຄຸນລັກສະນະດັ່ງຕໍ່ໄປນີ້:

▶ 1. ກອບແມ່ນເຮັດດ້ວຍເຫຼັກທີ່ມີຄຸນລັກສະນະ, ຕັ້ງຢູ່ແຖບແຈສາມມິຕິ, ແລະແຫນ້ນໂດຍບໍ່ມີໂຄງສ້າງທີ່ມີການເຊື່ອມໂຍງ, ດັ່ງນັ້ນຈຶ່ງຫລີກລ້ຽງຄວາມກົດດັນຂອງການເຊື່ອມໂລຫະແລະປັບປຸງຄວາມຖືກຕ້ອງຂອງການເຊື່ອມຕໍ່.

▶ 2. ຮູທີ່ຕິດກັບຂອບແລະຊິ້ນສ່ວນຕ່າງໆປ່ຽນໄປຕາມ Modulus e = 20mm.

▶ 3. ຊິ້ນສ່ວນໂຄງສ້າງພາຍໃນແມ່ນ galvanized. ຫຼັງຈາກດອງແລະ phoschating, ພາຍນອກແມ່ນສີດດ້ວຍຜົງ epoxy Electrostatic. 4. ໃນສູນໄຟຟ້າ (PC) ຕົວປ່ຽນທີ່ເຂົ້າມາ, ດ້ານເທິງແມ່ນບໍລິເວນລົດເມນອນແນວນອນ, ແລະສ່ວນລຸ່ມຂອງບໍລິເວນລົດເມຕາມລວງນອນແມ່ນຫ້ອງອົບຮົມທາງນອນ. ເຄື່ອງຈັກວົງຈອນສາມາດຕິດຕັ້ງໄດ້ດ້ວຍ DW15C, ຂ້ອຍແລະຊຸດອື່ນໆ, ແລະຍັງສາມາດຕິດຕັ້ງຄວາມຕ້ອງການຂອງວົງຈອນຕ່າງໆໂດຍອີງໃສ່ການສູບໄຟຂອງຜູ້ໃຊ້ທີ່ຜະລິດໂດຍບໍລິສັດ ABB Circle ແລະ Breakers. ໂດຍທົ່ວໄປ, ຫນ່ວຍຄອມພີວເຕີ້ມີວົງຈອນຕົ້ນຕໍ (ລວມທັງ coupler bus) ທີ່ມີແຖວທີ່ປ່ຽນໄປ. ໃນເວລາທີ່ກະແສທີ່ຖືກຈັດອັນດັບແມ່ນ 630A-1600a, ມັນຄອບຄອງປ່ຽນສະຫຼັບກັບຂະຫນາດໂດຍລວມຂອງ 800 × 1000 × 1000 × 2200 × 2200 × 2200 × 2200 × 2200 × 0.00 × 2200. ວົງຈອນຕົ້ນຕໍໂດຍບໍ່ມີມູນຄ່າການປ່ຽນແປງທີ່ໃຊ້ເວລາປ່ຽນເປັນມິຕິທີ່ມີຂະຫນາດພາຍນອກຂອງ 800 × 800 (ຄວາມກວ້າງ, ຄວາມກວ້າງແລະຄວາມສູງ). ໃນເວລາທີ່ປະຈຸບັນທີ່ຖືກຈັດອັນດັບແມ່ນຢູ່ລະຫວ່າງ 1600A-3150a, ມັນຄອບຄອງແບບສະຫຼັບກັບຂະຫນາດໂດຍລວມຂອງ 1000 × 1000 × 2200 × 22000 × 0.50. ບໍ່ມີເຄື່ອງປ່ຽນໄຟໃຫຍ່ທີ່ຖືກຫັນໄປ. ໃນເວລາທີ່ປະຈຸບັນທີ່ມີການຈັດອັນດັບແມ່ນ 1600A-3150a, ມັນຄອບຄອງປ່ຽນເປັນມິຕິທີ່ມີຂະຫນາດພາຍນອກຂອງ 1000 × 1000 × 1000 × 1000 × 2000. ວົງຈອນຕົ້ນຕໍໂດຍບໍ່ມີມູນຄ່າການປ່ຽນແປງທີ່ໃຊ້ເວລາປ່ຽນເປັນມິຕິກັບມິຕິພາຍນອກຂອງ 1000 × 800 (Wellx X Depth X Depth X Deply).

▶ 4. ໂຄງສ້າງຂອງສູນໄຟຟ້າ (PC) ເຄື່ອງສູບນ້ໍາແມ່ນຄ້າຍຄືກັບເຄື່ອງປ່ຽນທີ່ເຂົ້າມາ. ໃນເວລາທີ່ປະຈຸບັນການໃຫ້ອາຫານແມ່ນ 630A-1600A, A 1000 × 1000 × 1000 × 1000 × 600.

▶ 5. ສູນຄວບຄຸມມໍເຕີ (MCC) ມີສອງປະເພດຄື: ເຄື່ອງປ່ຽນຕິດຕັ້ງກໍາແພງແລະບໍລິເວນຫົວຫນ່ວຍທີ່ບໍ່ມີເສັ້ນທາງ, ແລະຄວາມສູງຂອງຊັ້ນຫນ່ວຍອາກາດແມ່ນ 1840 ມມ. ໃນເວລາທີ່ຮ່າງກາຍ schunkgear ແມ່ນຕິດຢູ່ໃນກໍາແພງ, ສ່ວນຊ້າຍຂອງ switchgegear ແມ່ນພື້ນທີ່ຫນ່ວຍງານທີ່ມີປະໂຫຍດ, ແລະສ່ວນທີ່ເຫມາະສົມມີສາຍຕາທີ່ກວ້າງ 200 ມມ. ຂະຫນາດໂດຍລວມຂອງເຄື່ອງປ່ຽນນ້ໍາແມ່ນ 800/500/2200 (ຄວາມກວ້າງ / ຄວາມເລິກ / ຄວາມສູງ). ໃນເວລາທີ່ switchgear ຖືກຕິດຕັ້ງຢູ່ຫ່າງຈາກຝາ, ຄວາມກວ້າງຂອງ switchgear ແມ່ນ 600mm, ແລະບໍລິເວນຂາອອກແມ່ນຢູ່ດ້ານຫຼັງຂອງເຄື່ອງປ່ຽນໄຟຟ້າ. ຂະຫນາດໂດຍລວມຂອງເຄື່ອງປ່ຽນໄຟແມ່ນ 600 × 800 (1000) × 2200 (1000) × 2200 (Width X Depth X Dept). ຄວາມເລິກຂອງ switchgear: 800 ແລະ 1000. ພວກເຮົາແນະນໍາໃຫ້ຜູ້ໃຊ້ເລືອກເຄື່ອງປ່ຽນດ້ວຍຄວາມເລິກ 1000 ເພື່ອໃຫ້ສອດຄ່ອງກັບຄວາມເລິກຂອງ PC Switchgear. ໃນເວລາທີ່ລິ້ນຊັກຖືກແຕ້ມອອກຈາກສະຫຼັບ, ສ່ວນທີ່ມີຊີວິດຢູ່ໃນ switchgear ບໍ່ໄດ້ຖືກເປີດເຜີຍ, ເຊິ່ງປອດໄພແລະເຊື່ອຖືໄດ້.

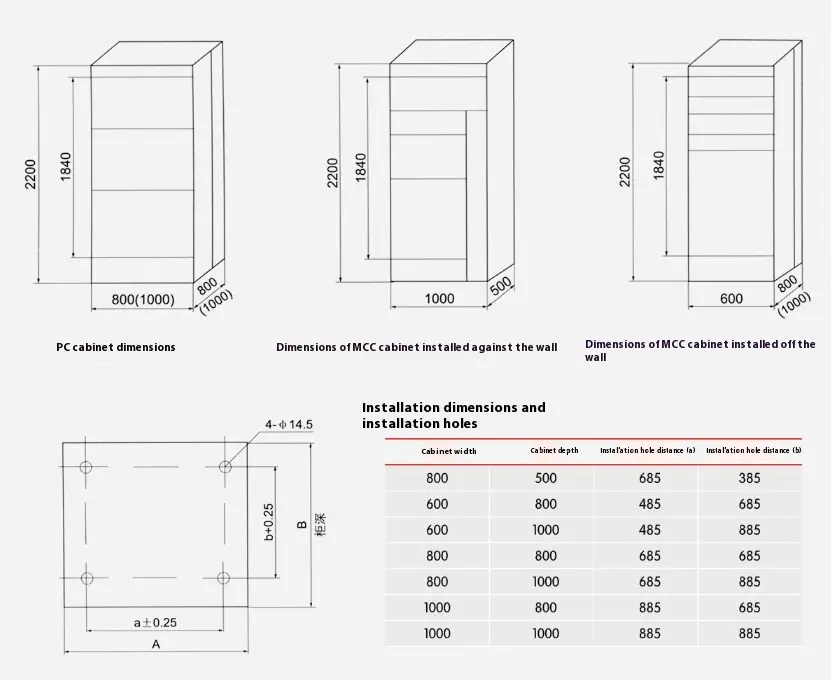

● LV Switchgeear ຂະຫນາດໂດຍລວມ, ຂະຫນາດຕິດຕັ້ງ

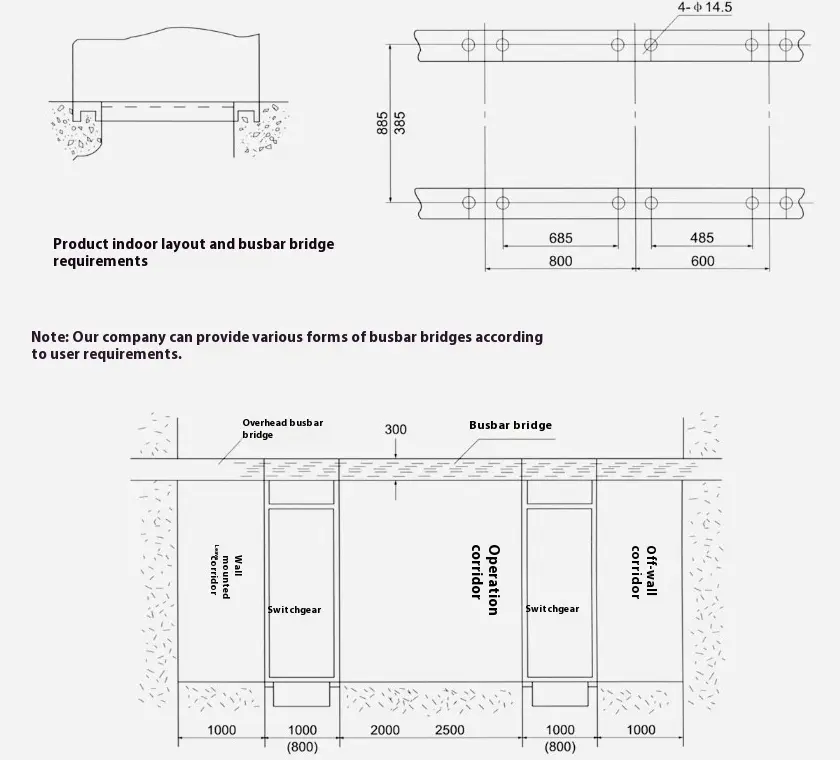

●ແຜນວາດ Schematic ຂອງມູນນິທິຕິດຕັ້ງສະຫຼັບຫຼັບ

ຄວາມລະມັດລະວັງ

▶ເມື່ອຕິດຕັ້ງຜະລິດຕະພັນນີ້, ເສັ້ນທາງນອນລະຫວ່າງເຄື່ອງໄຟຟ້າແຮງດັນໄຟຟ້າຕໍ່າຄວນໄດ້ຮັບການເຊື່ອມຕໍ່ຢ່າງແຫນ້ນແຟ້ນແລະຫນ້າເຊື່ອຖື.

▶ປະຕູຂອງຜະລິດຕະພັນນີ້ມີຫນ້າທີ່ໃນການເຈາະທີ່ມີສະຫວິງຕົ້ນຕໍ, ນັ້ນແມ່ນ, ປະຕູສາມາດເປີດໄດ້ພາຍໃຕ້ສະພາບການລົ້ມເຫຼວຂອງພະລັງງານເທົ່ານັ້ນ. ອີກດ້ານຫນຶ່ງຂອງຜະລິດຕະພັນນີ້ແມ່ນແຜ່ນຜະລິດສະກູ, ເຊິ່ງບໍ່ມີການເຮັດວຽກທີ່ບໍ່ມີການເຮັດວຽກກັບສະຫຼັບຕົ້ນຕໍ. ເພາະສະນັ້ນ, ກະລຸນາຕັດການເຊື່ອມຕໍ່ການສະຫນອງພະລັງງານໃນເວລາທີ່ລົບລ້າງແຜ່ນຂ້າງຂອງຜະລິດຕະພັນນີ້ສໍາລັບການບໍາລຸງຮັກສາ.

▶ຜູ້ຊ່ຽວຊານບໍ່ຄວນເປີດເຄື່ອງປ່ຽນສໍາລັບບໍາລຸງຮັກສາ.
