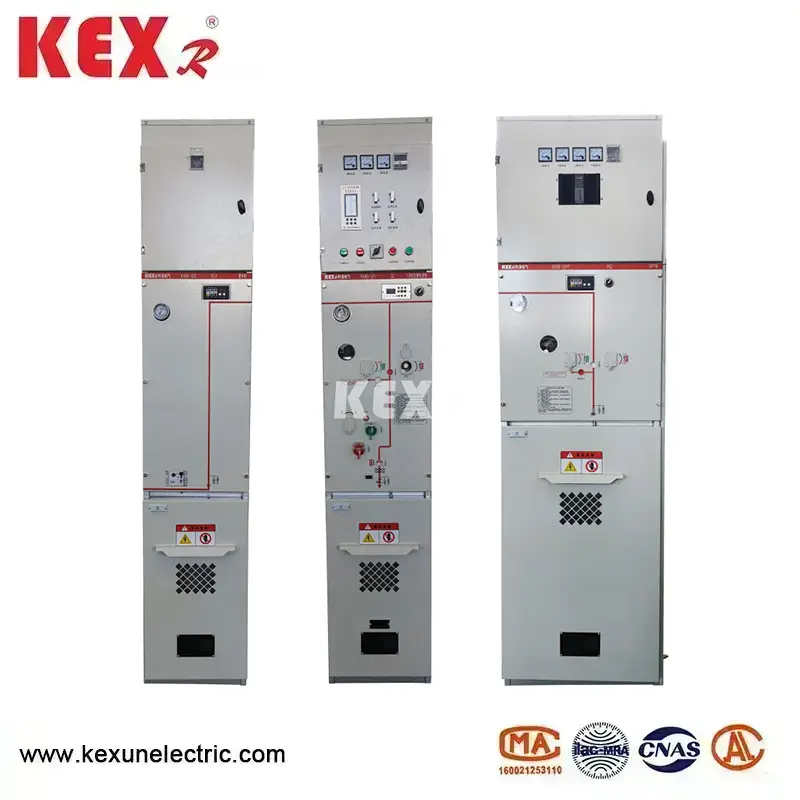

Insulate Gas Friendly Environmental ຕູ້ Switchgear
ຕູ້ Switchgear Insulate Gas Friendly Friendly ຜະລິດໂດຍໂຮງງານຈີນ Kexun Electric Co., Ltd ມີລັກສະນະໂຄງສ້າງງ່າຍດາຍ, ການດໍາເນີນງານທີ່ມີຄວາມຍືດຫຍຸ່ນ, interlocking ທີ່ເຊື່ອຖືໄດ້ແລະການຕິດຕັ້ງສະດວກ, ແລະໂດຍສະເພາະແມ່ນເຫມາະສົມສໍາລັບການກະຈາຍພະລັງງານໃນເຂດທີ່ຢູ່ອາໄສໃນຕົວເມືອງ, ສະຖານີຍ່ອຍຂະຫນາດນ້ອຍ, ສະຖານີສະຫຼັບ, ສາຂາສາຍເຄເບີ້ນ, ສະຖານີຍ່ອຍປະເພດກ່ອງ, ໂຮງງານອຸດສາຫະກໍາແລະການຂຸດຄົ້ນບໍ່ແຮ່, ພະລັງງານລົມ, ໂຮງງານຜະລິດພະລັງງານລົມ, ໂຮງງານໄຟຟ້າຍ່ອຍ, ສະໜາມກິລາ, ທາງລົດໄຟ, ອຸໂມງ ແລະບ່ອນອື່ນໆ.
ຮູບແບບ: KXHB-12
ຍີ່ຫໍ້: KEXR
ຮູບແບບ: KXHB-12
ຍີ່ຫໍ້: KEXR

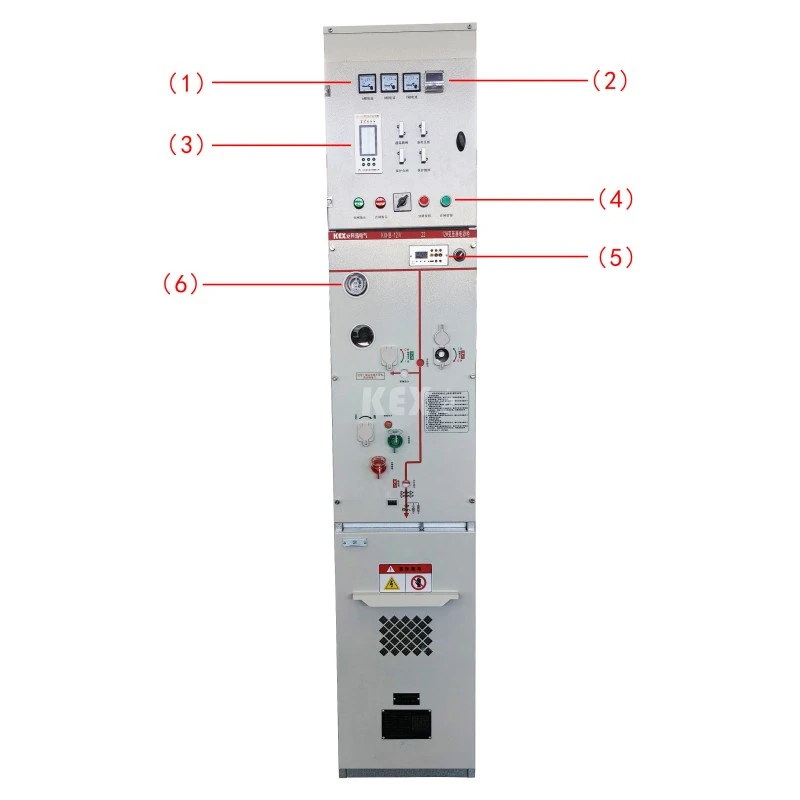

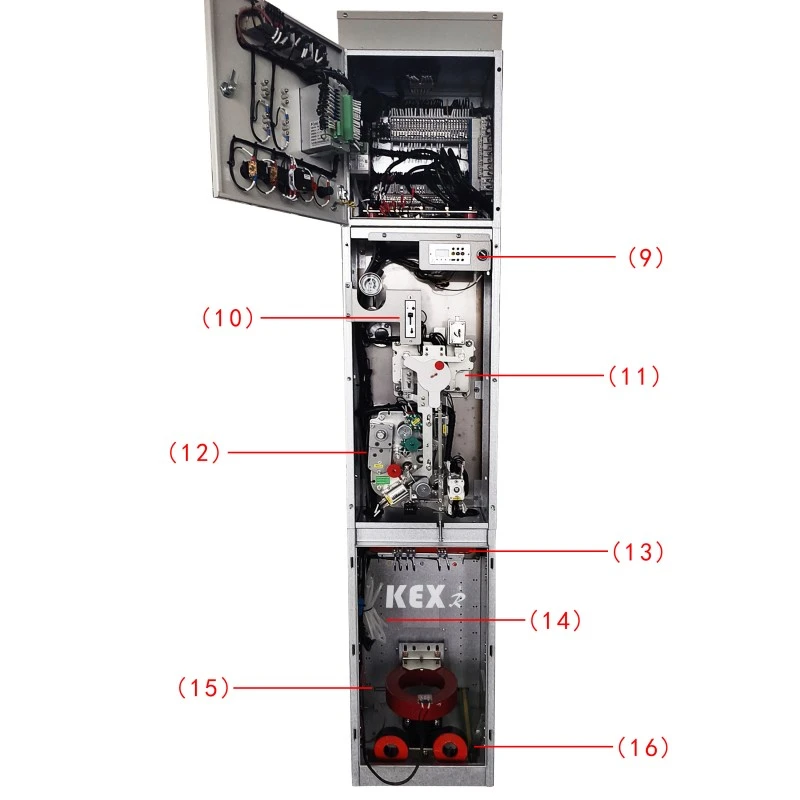

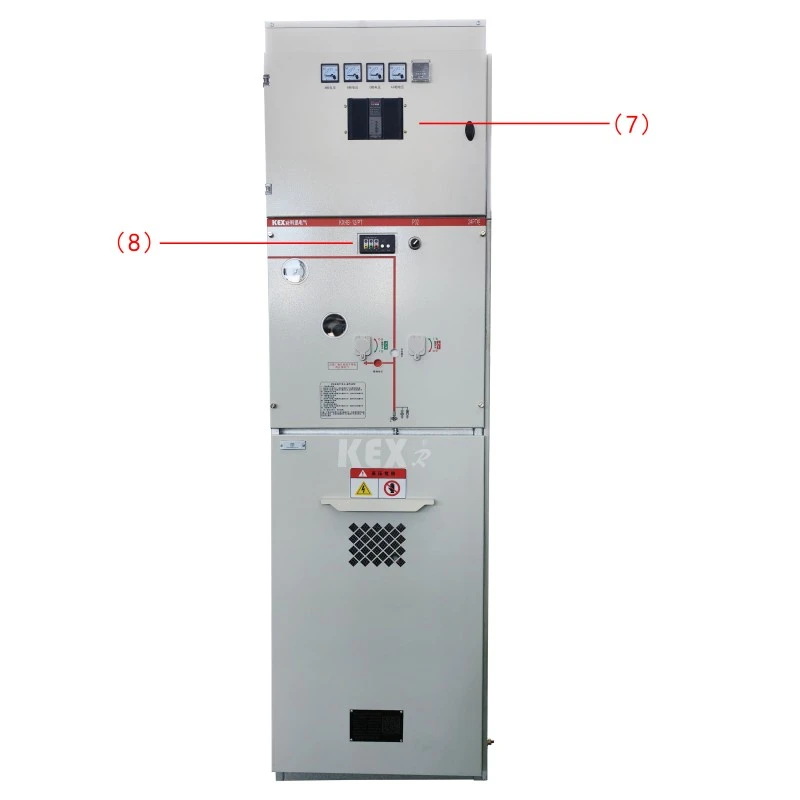

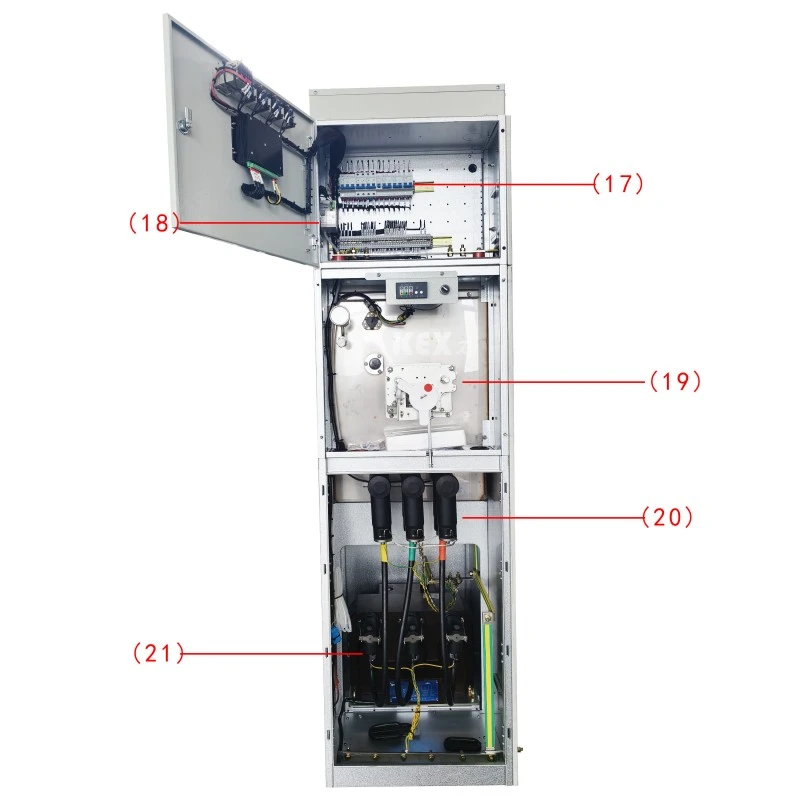

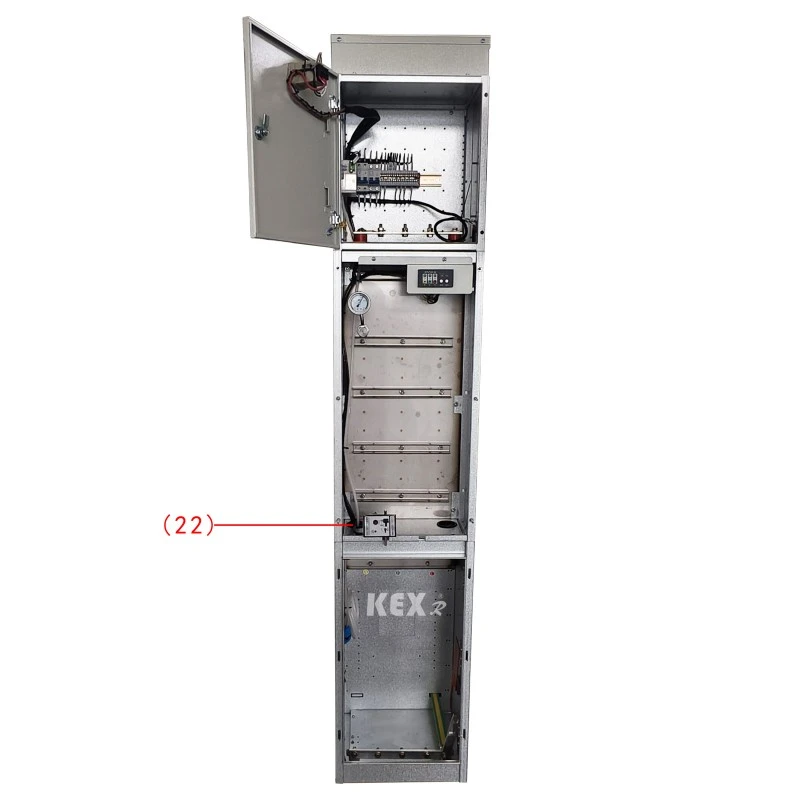

●ອົງປະກອບ

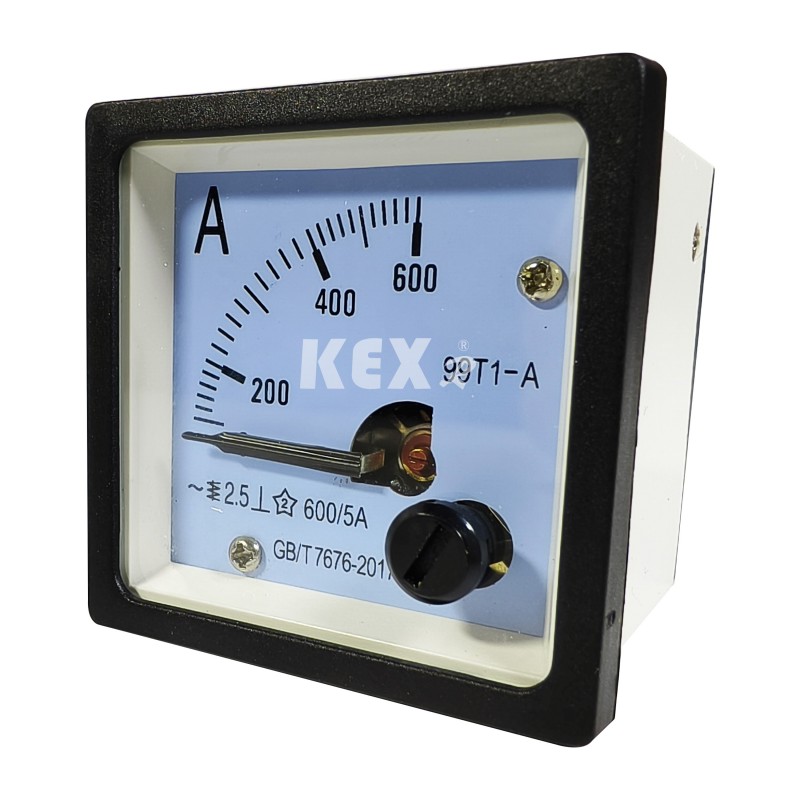

1.Ammeter

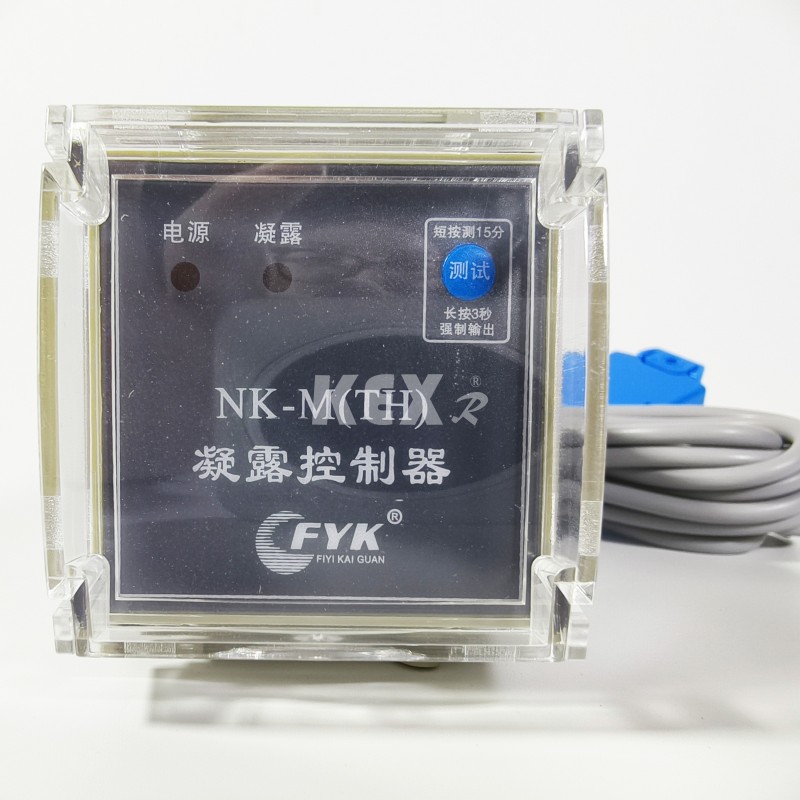

2.ຕົວຄວບຄຸມ condensation

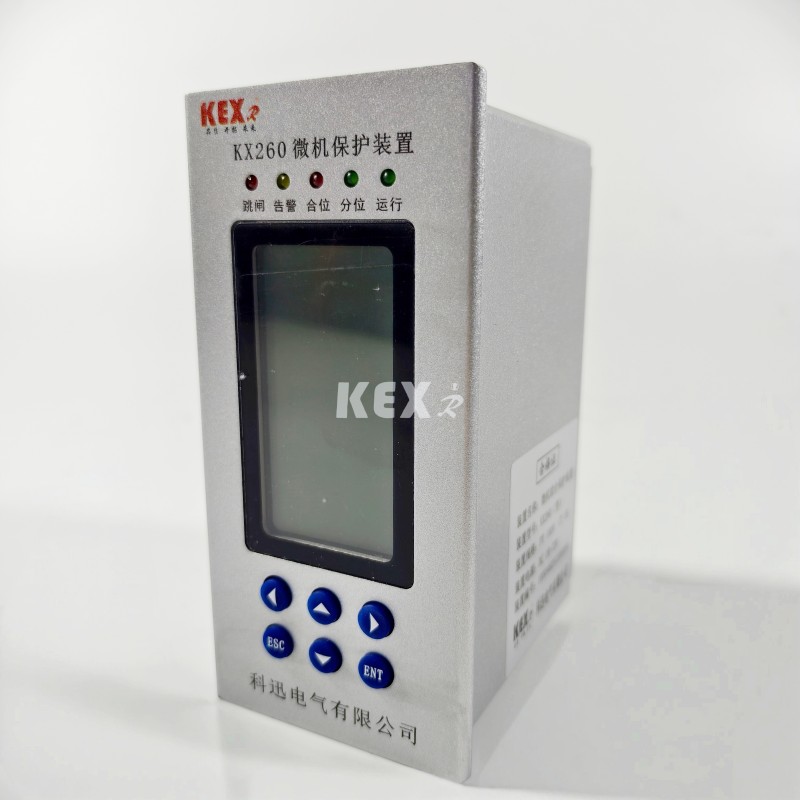

3.ອຸປະກອນປ້ອງກັນໄມໂຄຄອມພິວເຕີ

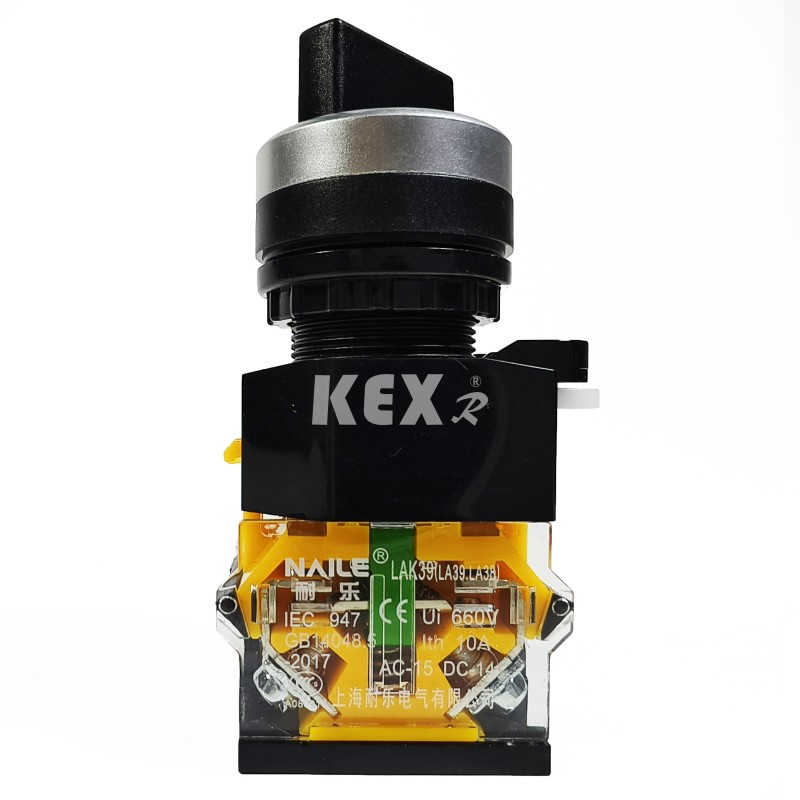

4. ປຸ່ມ

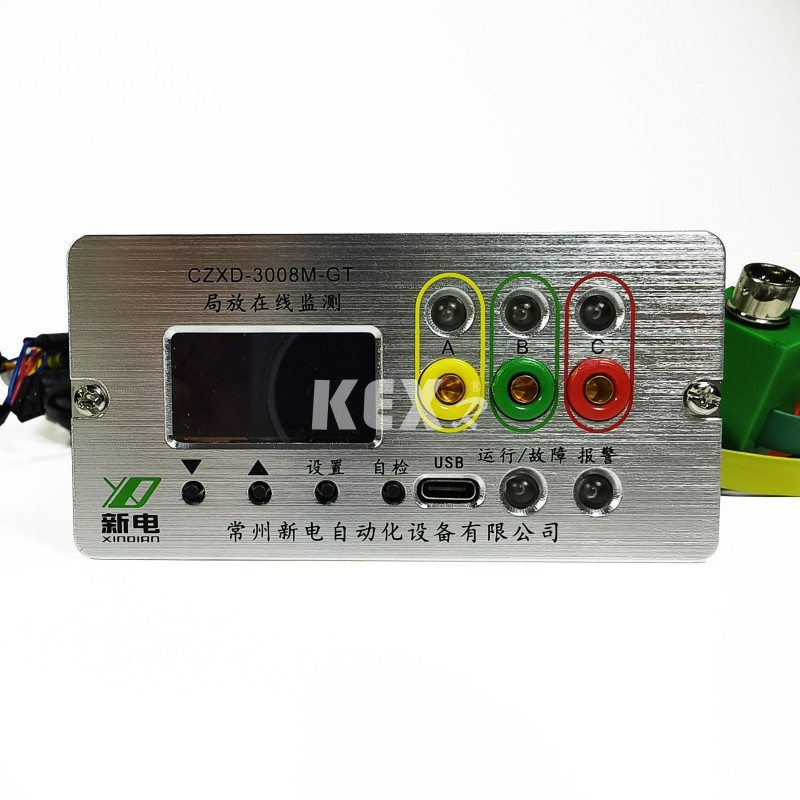

5.ເຄື່ອງກວດຈັບການໄຫຼບາງສ່ວນ

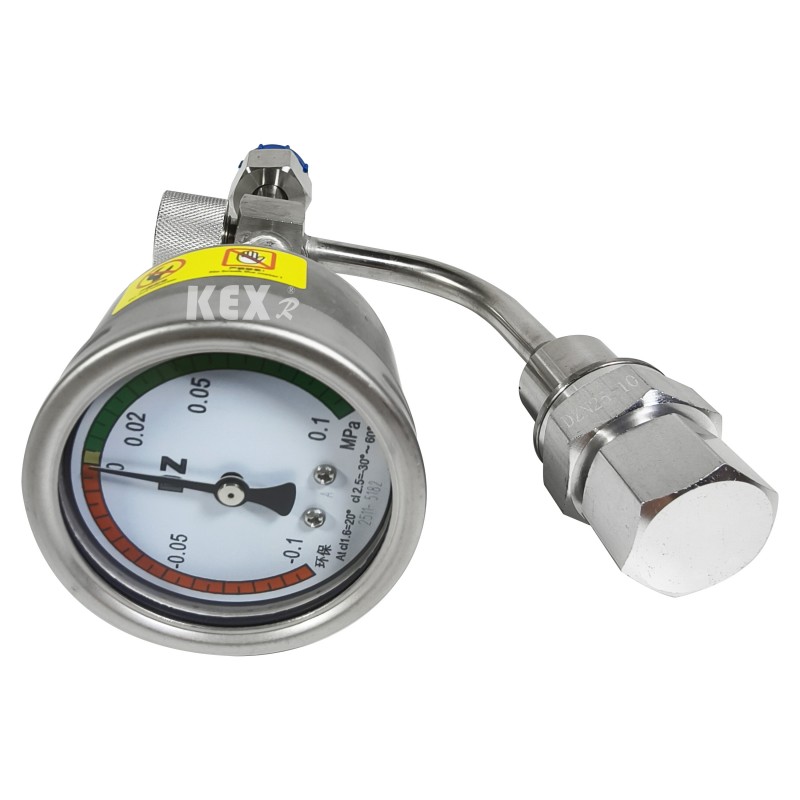

6.Barometer

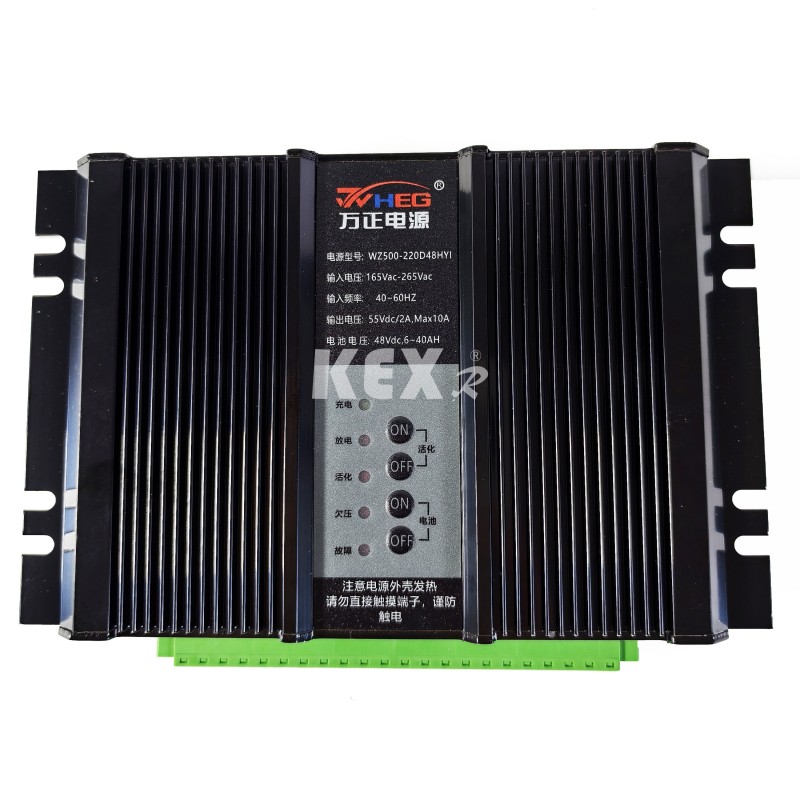

7.ການສະຫນອງພະລັງງານ
8. ສາກໄຟ

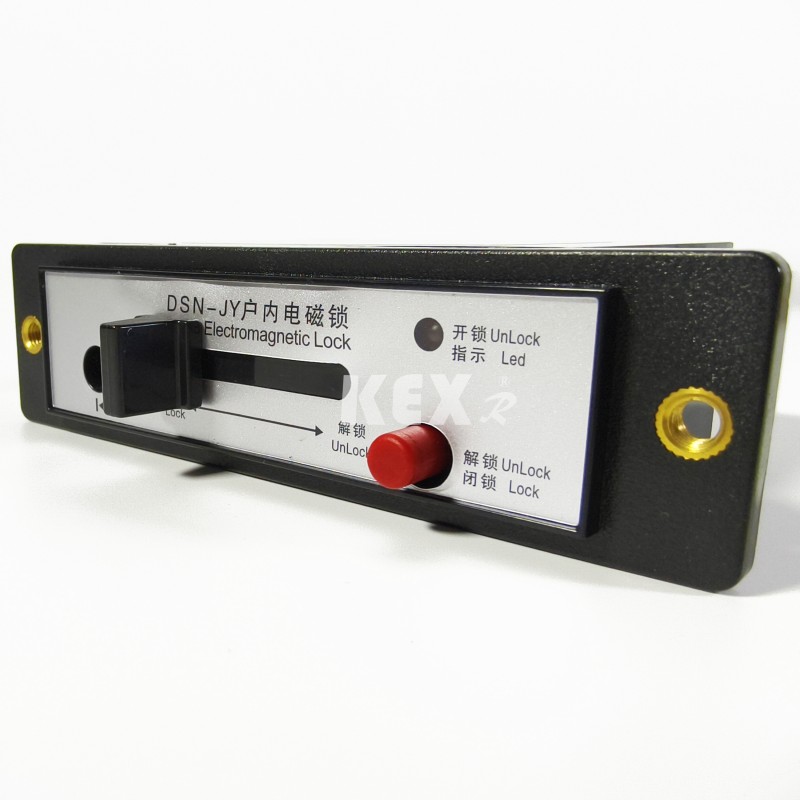

10.ລັອກແມ່ເຫຼັກໄຟຟ້າ

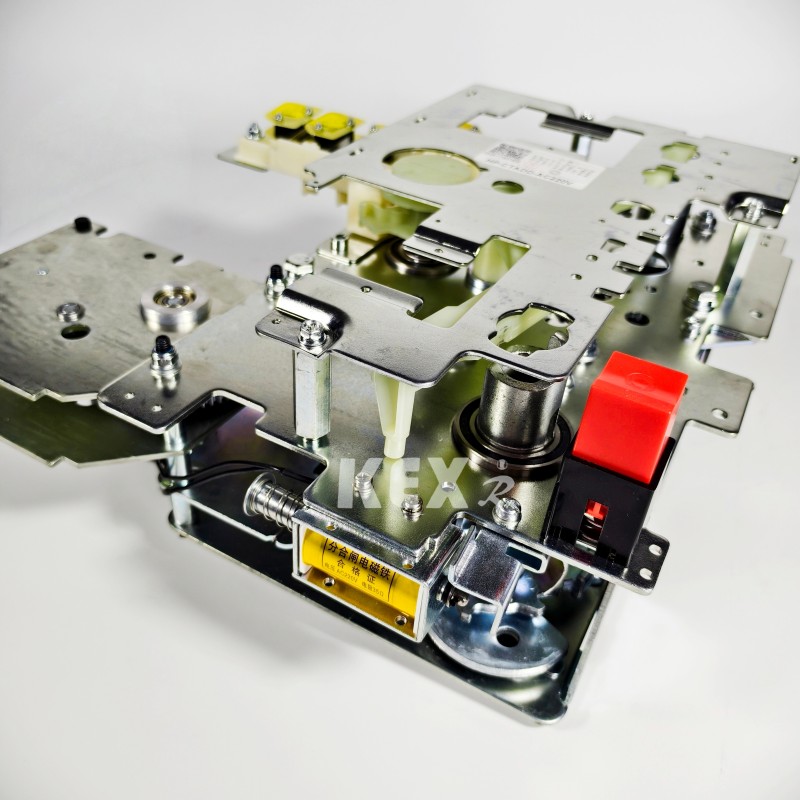

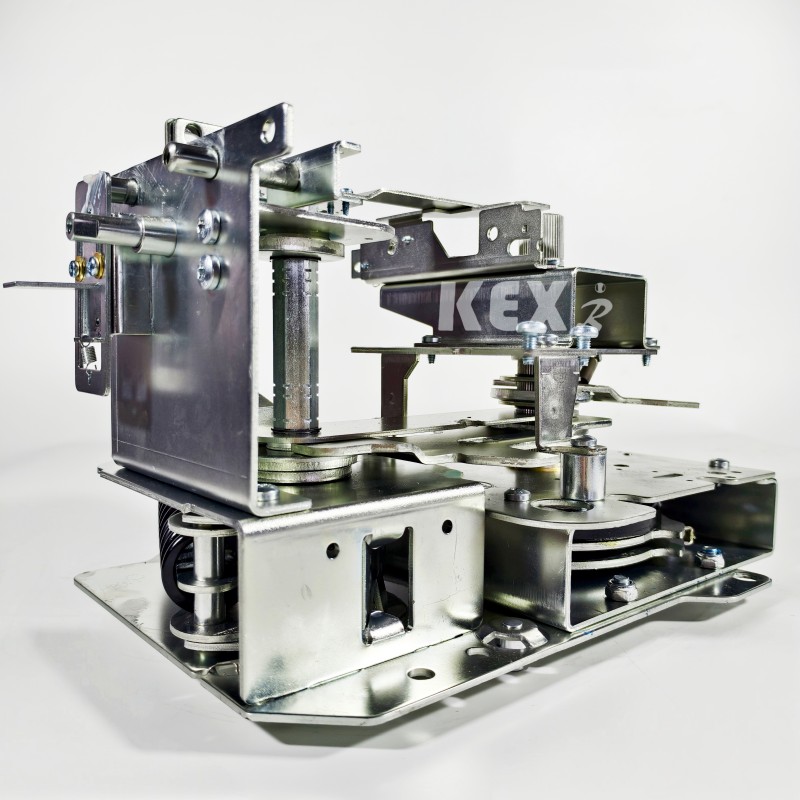

11. ກົນໄກການເຮັດວຽກດ້ວຍມື
12. ກົນໄກການດໍາເນີນງານໄຟຟ້າ

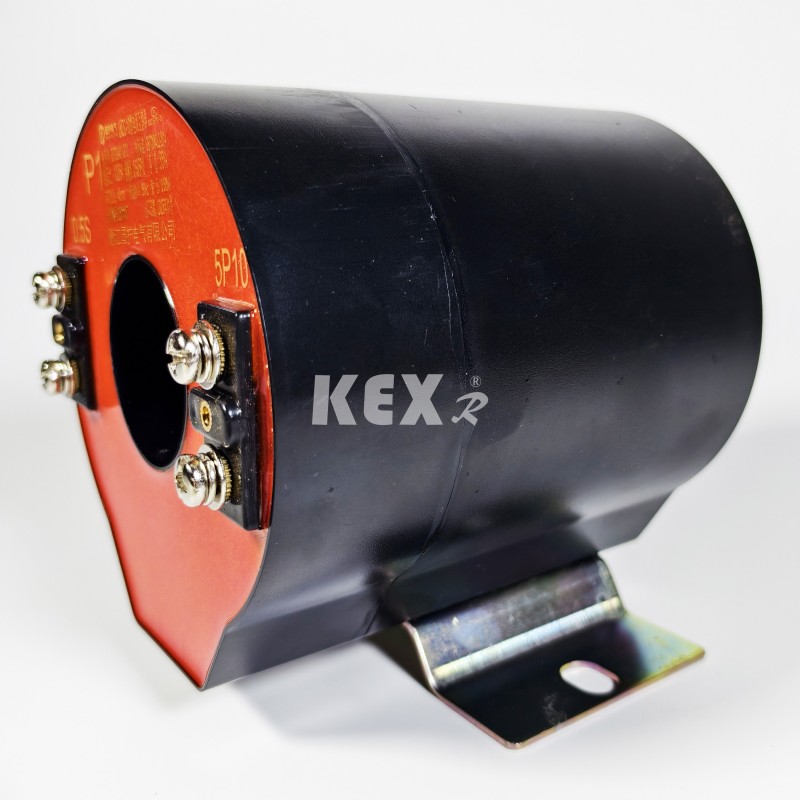

16. CT

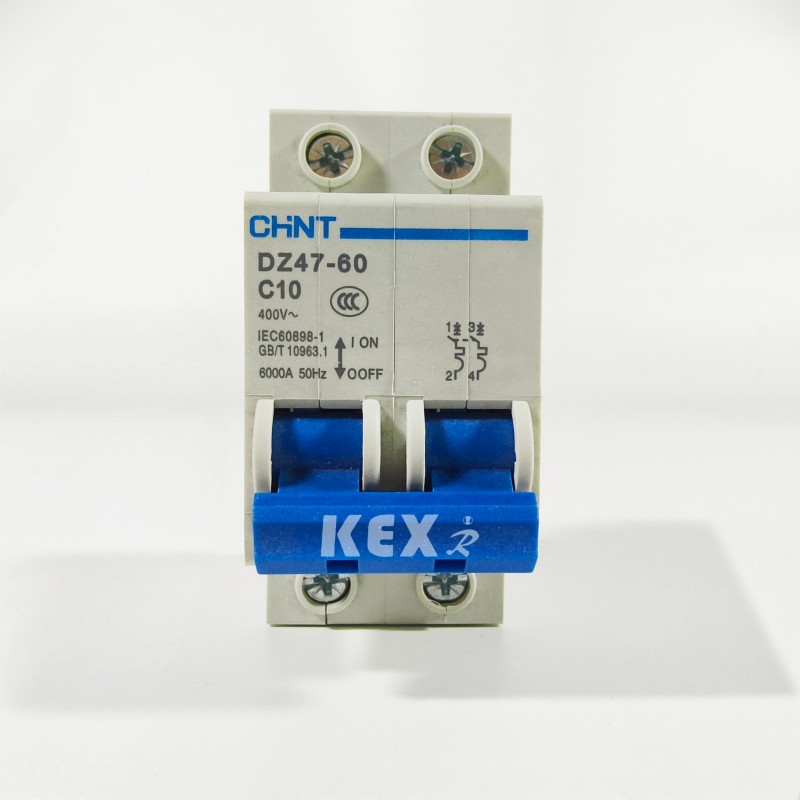

17.MCB

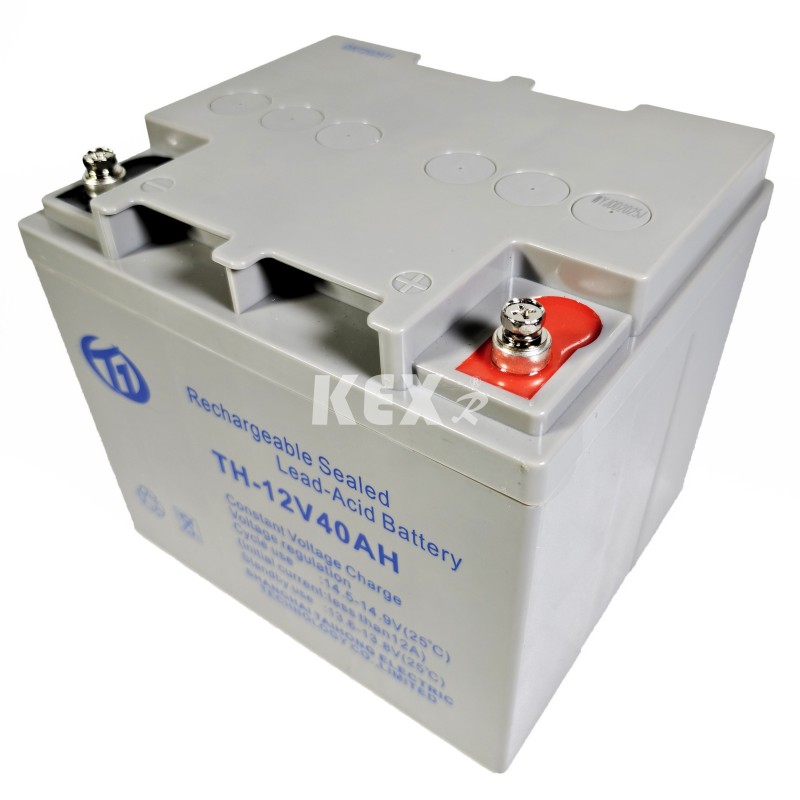

18. ຫມໍ້ໄຟການເກັບຮັກສາ

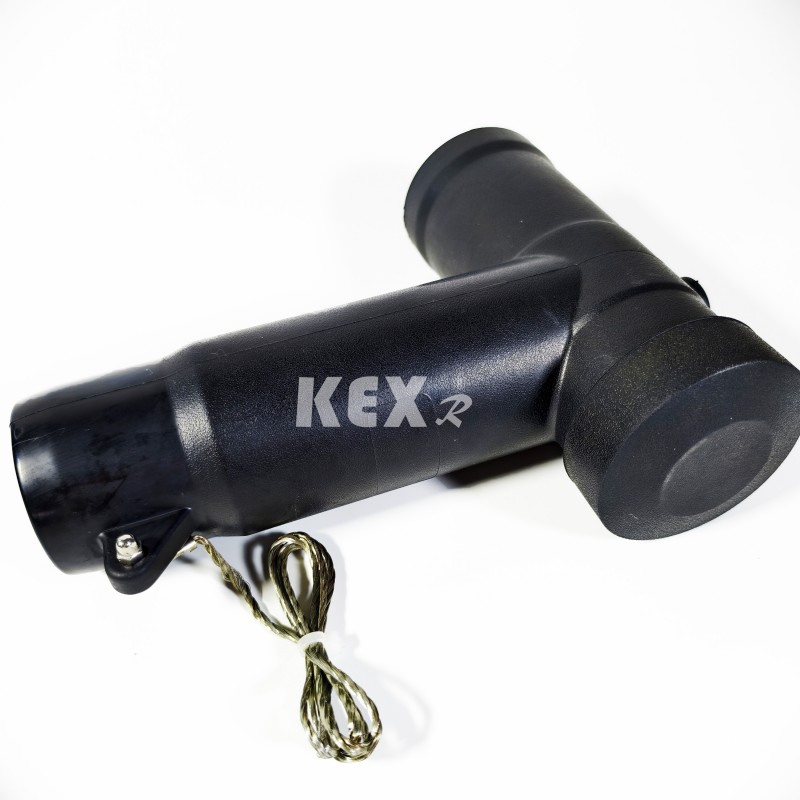

20. ສຽບສາຍ
● ເງື່ອນໄຂການໃຊ້ງານ
◆ອຸນຫະພູມ: -25~45℃
◆ອຸນຫະພູມປະຈໍາວັນສູງສຸດ: 35 ℃
◆ລະດັບ IP: ການປະທັບຕາຮ່າງກາຍທີ່ຄິດຄ່າ IP67, ສະຫຼັບຕູ້ shell IP4x
◆ອາກາດທີ່ຢູ່ອ້ອມແອ້ມຂອງຕູ້ສະຫຼັບເກຍອາຍແກັສທີ່ເປັນມິດກັບສິ່ງແວດລ້ອມບໍ່ຄວນຈະຖືກມົນລະພິດຢ່າງຈະແຈ້ງໂດຍອາຍແກັສທີ່ເຜົາໄຫມ້ໄດ້ corrosive ແລະໄອນ້ໍາ.
◆ບໍ່ມີສະຖານທີ່ສັ່ນສະເທືອນທີ່ຮຸນແຮງເລື້ອຍໆ, ແລະການອອກແບບທີ່ມີຄວາມຫນາແຫນ້ນພາຍໃຕ້ພາກສ່ວນທີ່ຮຸນແຮງແມ່ນຕອບສະຫນອງຄວາມຕ້ອງການຕ່າງໆ.
●ມາດຕະຖານ
KXHB-12 ປະເພດຕູ້ອາຍແກັສ insulate ເປັນມິດກັບສິ່ງແວດລ້ອມຂອງ switchgear ຕອບສະຫນອງມາດຕະຖານຂ້າງລຸ່ມນີ້
◆ຂໍ້ກໍານົດດ້ານວິຊາການທົ່ວໄປຂອງມາດຕະຖານ GB / T 1022 ສໍາລັບ switchgear ແລະຄວບຄຸມແຮງດັນສູງ. ◆ GB/T39063640.5kV ໂລຫະປິດລ້ອມສະວິດເກຍ AC ແລະອຸປະກອນຄວບຄຸມ.
◆ GB/T1985 ສະວິດແຍກ AC ແຮງດັນສູງ ແລະສະວິດສາຍດິນ
◆ GB/T38043.6-40.5kV AC ສະຫຼັບໂຫຼດແຮງດັນສູງ
◆ GB/T1984 ເຄື່ອງຕັດວົງຈອນ AC ແຮງດັນສູງ
◆ GB/T4208 ລະຫັດ IP ຂອງລະດັບການປົກປ້ອງຫອຍ
◆ GB/T7354 ການວັດແທກການໄຫຼບາງສ່ວນ
◆ GB/T311.1 ການປະສານງານຂອງສນວນ 1: ຄໍານິຍາມ, ຫຼັກການ ແລະກົດລະບຽບ
●ຕາຕະລາງພາລາມິເຕີດ້ານວິຊາການຂອງຕູ້ສະຫຼັບເກຍ insulate ອາຍແກັສເປັນມິດກັບສິ່ງແວດລ້ອມ
◆ຕູ້ breaker ວົງຈອນ
|
ລາຍການ |
ໜ່ວຍ |
ຂໍ້ມູນ |
|||
|
ລະດັບແຮງດັນ |
KV |
12 |
|||
|
ລະດັບຄວາມຖີ່ |
HZ |
50 |
|||
|
ລະດັບ insulate |
ຄວາມຖີ່ຂອງການເຮັດວຽກ 1 ນາທີທົນທານຕໍ່ ແຮງດັນ |
ເພື່ອ groud, ໄລຍະກັບໄລຍະ |
KV |
42 |
|
|
ພັກຜ່ອນ |
48 |
||||
|
ແຮງກະຕຸ້ນຂອງແສງທົນທານຕໍ່ແຮງດັນ (ສູງສຸດ) |
ເພື່ອ groud, ໄລຍະກັບໄລຍະ |
KV |
75 |
||
|
ພັກຜ່ອນ |
85 |
||||
|
ຄວາມຖີ່ພະລັງງານ 1 ນາທີ ທົນທານຕໍ່ແຮງດັນຂອງວົງຈອນເສີມ/ຄວບຄຸມ (ເຖິງດິນ) |
KV |
2 |
|||
|
ອັນດັບປັດຈຸບັນ |
A |
630 |
|||
|
ປະເມີນໄລຍະສັ້ນທົນທານຕໍ່ປະຈຸບັນ (ມູນຄ່າ virtual) |
ວົງຈອນຫຼັກ / ສະວິດ Earth |
kA |
25/4 ວິ |
||
|
ວົງຈອນດິນ |
kA |
21.7/4ວິ |
|||
|
ລະດັບສູງສຸດທົນທານຕໍ່ປະຈຸບັນ |
ວົງຈອນຫຼັກ / ສະວິດ Earth |
kA |
63 |
||
|
ວົງຈອນດິນ |
kA |
54.5 |
|||
|
ປະເມີນການຢຸດວົງຈອນຂອງກະແສໄຟຟ້າສັ້ນ ແລະເວລາ |
kA/ເວລາ |
25/30 |
|||
|
ລະດັບກະແສໄຟຟ້າປິດວົງຈອນສັ້ນ (ສູງສຸດ) |
kA |
63 |
|||
|
ລະດັບການຢຸດການສາກໄຟຂອງສາຍ |
A |
25 |
|||
|
ໃຫ້ຄະແນນລໍາດັບການດໍາເນີນງານຂອງເບກເກີ O-0.3s-CO-180s-CO |
|
|
|||
|
ຊີວິດກົນຈັກ |
Breaker / Disconnector |
ເວລາ |
10000/3000 |
||
|
ລະດັບ IP |
ກ່ອງປິດ |
|
IP67 |
||
|
Switchgear shell |
|
IP4X |
|||
|
ແຮງດັນກ໊າຊ |
ລະດັບການສາກແກັດ (20 ℃, ວັດແທກແຮງດັນ) |
Mpa |
0.02 |
||
|
ລະດັບການທໍາງານຂອງອາຍແກັສຕ່ໍາສຸດ (20 ℃, ວັດແຮງດັນ) |
Mpa |
0 |
|||
|
ການປະທັບຕາ, |
ອັດຕາການຮົ່ວໄຫຼປະຈໍາປີ |
%/ປີ |
≤0.05 |
||
◆ຕູ້ສະຫຼັບໂຫຼດ
|
ລາຍການ |
ໜ່ວຍ |
ຂໍ້ມູນ |
|||
|
ລະດັບແຮງດັນ |
KV |
12 |
|||
|
ລະດັບຄວາມຖີ່ |
HZ |
50 |
|||
|
ລະດັບ insulate |
ຄວາມຖີ່ຂອງການເຮັດວຽກ 1 ນາທີທົນທານຕໍ່ ແຮງດັນ |
|
KV
|
|
|
|
|
|
||||
|
ແຮງກະຕຸ້ນຂອງແສງທົນທານຕໍ່ແຮງດັນ (ສູງສຸດ) |
|
KV
|
|
||
|
|
|
||||
|
ຄວາມຖີ່ພະລັງງານ 1 ນາທີ ທົນທານຕໍ່ແຮງດັນຂອງວົງຈອນເສີມ/ຄວບຄຸມ (ເຖິງດິນ) |
KV |
2 |
|||
|
ອັນດັບປັດຈຸບັນ |
A |
630 |
|||
|
ປະເມີນໄລຍະສັ້ນທົນທານຕໍ່ປະຈຸບັນ (ມູນຄ່າ virtual) |
ວົງຈອນຫຼັກ / ສະວິດ Earth |
ກ |
25/4 ວິ |
||
|
ວົງຈອນດິນ |
ກ |
21.7/4ວິ |
|||
|
ລະດັບສູງສຸດທົນທານຕໍ່ປະຈຸບັນ |
ວົງຈອນຫຼັກ / ສະວິດ Earth |
ກ |
63 |
||
|
ວົງຈອນດິນ |
ກ |
54.5 |
|||
|
ລະດັບກະແສໄຟຟ້າປິດວົງຈອນສັ້ນ (ສູງສຸດ) |
Load switch/Earthing switch |
ກ |
63 |
||
|
ໃຫ້ຄະແນນການໂຫຼດທີ່ເຮັດວຽກລົບກວນໃນປັດຈຸບັນ |
A |
630 |
|||
|
ຈັດອັນດັບກະແສລົບກວນປິດວົງປິດ |
A |
630 |
|||
|
5% ລະດັບການໂຫຼດທີ່ໃຊ້ວຽກລົບກວນກະແສໄຟຟ້າ |
A |
31.5 |
|||
|
ລະດັບການຢຸດການສາກໄຟຂອງສາຍ |
A |
10 |
|||
|
ໃຫ້ຄະແນນເວລາຢຸດການໂຫຼດທີ່ເຄື່ອນໄຫວ |
ເວລາ |
100 |
|||
|
ຄວາມຜິດພາດພື້ນດິນໃນປັດຈຸບັນ breaking |
A/ເວລາ |
31.5/10 |
|||
|
ກະແສສາກຂອງສາຍ ແລະສາຍຖືກຕັດການເຊື່ອມຕໍ່ພາຍໃຕ້ສະພາບຂອງຄວາມຜິດຂອງດິນ. |
A/ເວລາ |
17.4/10 |
|||
|
ຊີວິດກົນຈັກ |
Breaker / Disconnector |
A/ເວລາ |
10000/3000 |
||
|
ລະດັບ IP |
ກ່ອງປິດ |
|
IP67 |
||
|
Switchgear shell |
|
IP4X |
|||
|
ແຮງດັນກ໊າຊ |
ລະດັບການສາກແກັດ (20 ℃, ວັດແທກແຮງດັນ) |
Mpa |
0.02 |
||
|
ລະດັບການທໍາງານຂອງອາຍແກັສຕ່ໍາສຸດ (20 ℃, ວັດແຮງດັນ) |
Mpa |
0 |
|||
|
ການປະທັບຕາ, |
ອັດຕາການຮົ່ວໄຫຼປະຈໍາປີ |
%/ປີ |
≤0.05 |
||

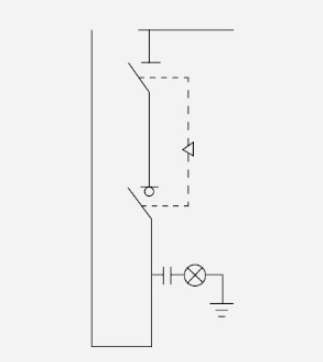

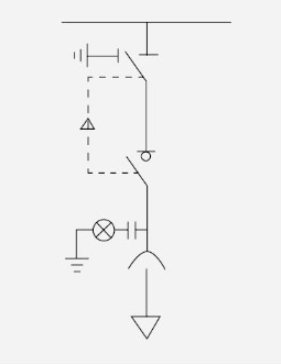

● ໂຄງການຕັ້ງຄ່າຕູ້
○ ໂຄງການ 1
CL650mm
◆ອຸປະກອນເສີມພື້ນຖານ
▶ ໂຫຼດສະຫຼັບ
▶ສະວິດແຍກສອງສະຖານີ

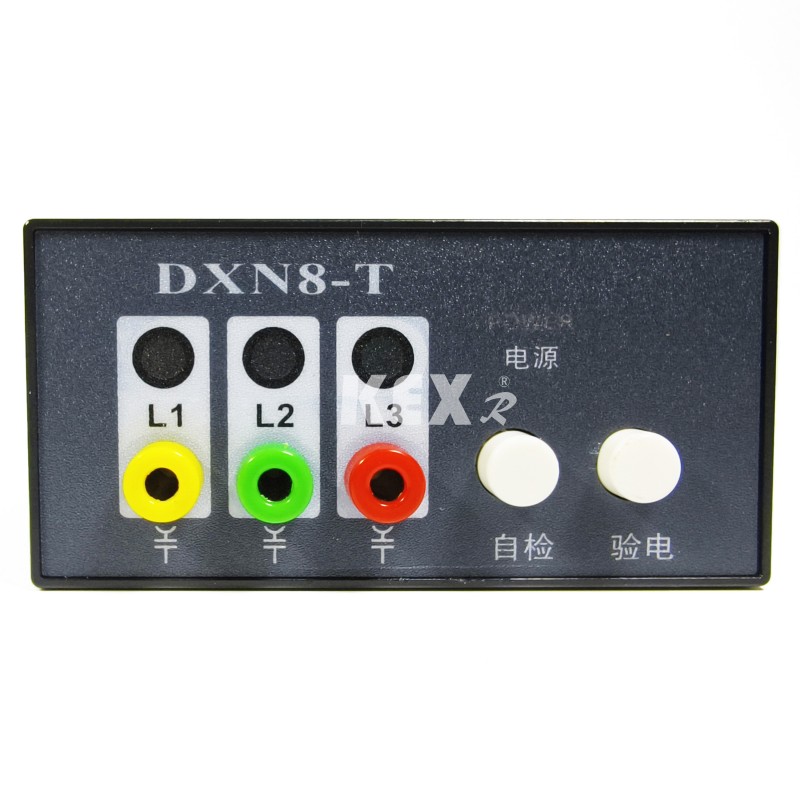

▶ເຄື່ອງວັດແທກການສະແດງສົດ
▶ Busbar ມາດຕະຖານ
▶ ຈັບການດໍາເນີນງານ
▶ຕິດຕໍ່ Busbar
◇ອຸປະກອນເສີມ
▶ ກົນໄກການເຮັດວຽກໄຟຟ້າ
▶ເຄື່ອງສະແດງດິຈິຕອລ
▶ອຸປະກອນຕົວຊີ້ລັອກແມ່ເຫຼັກໄຟຟ້າ DC ການສະຫນອງພະລັງງານ
▶ສາມໃນສອງ interlocking ກົນຈັກ
▶ ການຕິດຕາມອອນໄລນ໌ຂອງການຈັບຫ້ອງແຮງດັນຕ່ໍາ
▶ເຄື່ອງສະແດງດິຈິຕອລ
▶ ການປົກປ້ອງຕົວຕັ້ງຕົວຕີ
▶ ຍົກທີ່ນັ່ງ
▶ ໂມດູນ rectifier
▶ຫ້ອງແຮງດັນຕ່ໍາ
▶ ສອງໃນຫນຶ່ງເຄື່ອງຈັບຟ້າຜ່າ interlock ກົນຈັກ
▶ ການສະຫນອງພະລັງງານ DC (12h-24Ah) ເຂັມຊີ້ອຸປະກອນລັອກແມ່ເຫຼັກໄຟຟ້າ ບ່ອນນັ່ງຍົກ

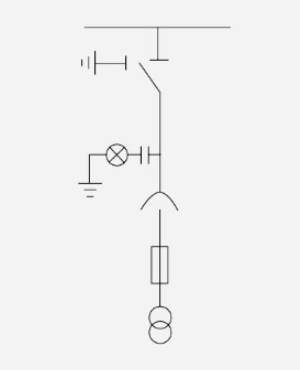

PTC 500 ມມ
◆ອຸປະກອນເສີມພື້ນຖານ
▶ ໂຫຼດສະຫຼັບ
▶ເຄື່ອງຕັດການເຊື່ອມຕໍ່ສາມສະຖານີ ຈໍສະແດງຜົນມີລົດເມມາດຕະຖານ
▶ ຈັບຫມໍ້ແປງແຮງດັນ
▶ PT ທໍ່ fused
▶ ສຽບສາຍແຂນສອກ (ລວມທັງສາຍ)
◇ອຸປະກອນເສີມ
▶ ກົນໄກການເຮັດວຽກໄຟຟ້າ
▶ເຄື່ອງສະແດງດິຈິຕອລ
▶ອຸປະກອນຕົວຊີ້ລັອກແມ່ເຫຼັກໄຟຟ້າ DC ການສະຫນອງພະລັງງານ
▶ສາມໃນສອງ interlocking ກົນໄກການຕິດຕາມກວດກາອອນໄລນ໌ຂອງຈັບ
▶ຫ້ອງແຮງດັນຕ່ໍາ
▶ເຄື່ອງສະແດງດິຈິຕອລ
▶ ການປົກປ້ອງຕົວຕັ້ງຕົວຕີ
▶ຍົກໂມດູນ rectifier ບ່ອນນັ່ງ
▶ຫ້ອງແຮງດັນຕ່ໍາ
▶ ສອງໃນຫນຶ່ງເຄື່ອງໃຊ້ກົນຈັກ interlock
▶ ການສະຫນອງພະລັງງານ DC (12h-24Ah) ລັອກເຄື່ອງແມ່ເຫຼັກໄຟຟ້າ
▶ ຍົກທີ່ນັ່ງ

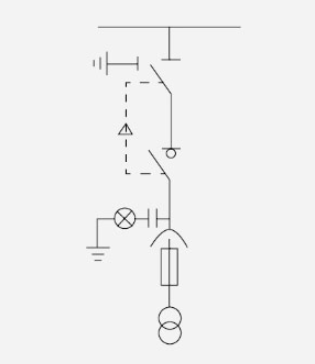

PTi500mm
◆ອຸປະກອນເສີມພື້ນຖານ
▶ສະຫຼັບແຍກສາມສະຖານີ
▶ ສາກໄຟແລ້ວ
▶ ລົດເມມາດຕະຖານ
▶ ຈັບປະຕິບັດ
▶ເຄື່ອງປ່ຽນແຮງດັນ
▶ PT ທໍ່ fused
▶ ສຽບສາຍແຂນສອກ (ລວມທັງສາຍ)
◇ອຸປະກອນເສີມ
▶ ກົນໄກການເຮັດວຽກໄຟຟ້າ
▶ເຄື່ອງສະແດງດິຈິຕອລ
▶ອຸປະກອນຕົວຊີ້ລັອກແມ່ເຫຼັກໄຟຟ້າ DC ການສະຫນອງພະລັງງານ
▶ສາມໃນສອງ interlocking ກົນຈັກ
▶ ຕິດຕາມກວດກາອອນໄລນ໌ຂອງຜູ້ຈັບກຸມ
▶ຫ້ອງແຮງດັນຕ່ໍາ
▶ເຄື່ອງສະແດງດິຈິຕອລ
▶ ການປົກປ້ອງຕົວຕັ້ງຕົວຕີ
▶ ຍົກທີ່ນັ່ງ
▶ ໂມດູນ rectifier
▶ຫ້ອງແຮງດັນຕ່ໍາ
▶ສອງໃນຫນຶ່ງຕົວຈັບ interlock ກົນຈັກ
▶ ການສະຫນອງພະລັງງານ DC (12h-24Ah) ລັອກເຄື່ອງແມ່ເຫຼັກໄຟຟ້າ
▶ ຍົກທີ່ນັ່ງ

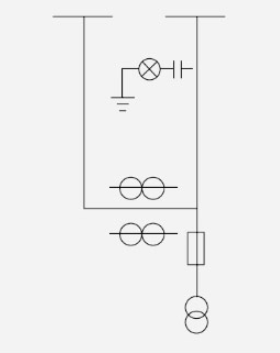

PT 500mm
◆ອຸປະກອນເສີມພື້ນຖານ
▶ ສາກໄຟແລ້ວ
▶ ລົດເມມາດຕະຖານ
▶ເຄື່ອງປ່ຽນແຮງດັນ
▶ PT ທໍ່ fused
▶ ສຽບສາຍແຂນສອກ (ລວມທັງສາຍ)
◇ອຸປະກອນເສີມ
▶ ກົນໄກການເຮັດວຽກໄຟຟ້າ
▶ເຄື່ອງສະແດງດິຈິຕອລ
▶ອຸປະກອນຕົວຊີ້ລັອກແມ່ເຫຼັກໄຟຟ້າ DC ການສະຫນອງພະລັງງານ
▶ສາມໃນສອງ interlocking ກົນຈັກ
▶ ຕິດຕາມກວດກາອອນໄລນ໌ຂອງຜູ້ຈັບກຸມ
▶ຫ້ອງແຮງດັນຕ່ໍາ
▶ເຄື່ອງສະແດງດິຈິຕອລ
▶ ການປົກປ້ອງຕົວຕັ້ງຕົວຕີ
▶ ຍົກທີ່ນັ່ງ
▶ ໂມດູນ rectifier
▶ຫ້ອງແຮງດັນຕ່ໍາ
▶ສອງໃນຫນຶ່ງຕົວຈັບ interlock ກົນຈັກ
▶ ການສະຫນອງພະລັງງານ DC (12h-24Ah) ລັອກເຄື່ອງແມ່ເຫຼັກໄຟຟ້າ
▶ ຍົກທີ່ນັ່ງ
PTS500
◆ອຸປະກອນເສີມພື້ນຖານ
▶ເຄື່ອງປ່ຽນແຮງດັນ
▶ PT ທໍ່ fused
▶ ສຽບສາຍແຂນສອກ (ລວມທັງສາຍ)
◇ອຸປະກອນເສີມ
▶ ເຄື່ອງຈັບຟ້າຜ່າ
▶ ຕິດຕາມກວດກາອອນໄລນ໌ຂອງຜູ້ຈັບກຸມ
▶ ການສະຫນອງພະລັງງານ DC (12h-24Ah)
▶ ເຄື່ອງມືຊີ້ຫ້ອງແຮງດັນຕໍ່າ
▶ ລັອກແມ່ເຫຼັກໄຟຟ້າໃນຈໍສະແດງຜົນດິຈິຕອນ
▶ ຍົກທີ່ນັ່ງ
M 650mm
◆ອຸປະກອນເສີມພື້ນຖານ
▶ ສາກໄຟແລ້ວ
▶ລົດເມຍາວແລະສັ້ນ
▶ລົດເມໂດຍສານ
▶ເຄື່ອງປ່ຽນແຮງດັນ
▶ PT ທໍ່ fused dosing tank
▶ເຄື່ອງປ່ຽນແຮງດັນ
◇ອຸປະກອນເສີມ
▶ ເຄື່ອງມືຊີ້ຫ້ອງແຮງດັນຕໍ່າ
▶ ລັອກແມ່ເຫຼັກໄຟຟ້າໃນຈໍສະແດງຜົນດິຈິຕອນ
▶ ຍົກທີ່ນັ່ງ
▶ເຄື່ອງຄວບຄຸມອຸນຫະພູມແລະຄວາມຊຸ່ມຊື່ນ
ຫມາຍເຫດ: ຖ້າມີການເພີ່ມການແຍກຕົວແຍກທາງບວກກ່ອນ PT, ຄວາມກວ້າງຂອງຕູ້ຄວນໄດ້ຮັບການປ່ຽນເປັນ 1000mm, ແລະຂະຫນາດອື່ນໆບໍ່ປ່ຽນແປງ.
○ ໂຄງການ 2
C 420mm
◆ອຸປະກອນເສີມພື້ນຖານ
▶ສະຫຼັບແຍກສາມສະຖານີ
▶ ສາກໄຟແລ້ວ
▶ ລົດເມມາດຕະຖານ
▶ ຈັບປະຕິບັດ
▶ ໂຫຼດສະຫຼັບ
◇ອຸປະກອນເສີມ
▶ ກົນໄກປະຕິບັດການໄຟຟ້າຈັບຟ້າຜ່າ
▶ ການປະກັນໄພທີ່ສົມບູນແບບ
▶ເຄື່ອງສະແດງດິຈິຕອລ
▶ ລັອກແມ່ເຫຼັກໄຟຟ້າ DC
▶ເຄື່ອງປ່ຽນລໍາດັບສູນ
▶ ຕົວຊີ້ວັດຄວາມຜິດພາດ (ມີການວັດແທກອຸນຫະພູມ) ເຄື່ອງມື pointer ▶ການຕິດຕາມອອນໄລນ໌ຂອງຕົວຈັບ
▶ ການປົກປ້ອງຕົວຕັ້ງຕົວຕີ
▶ ຍົກທີ່ນັ່ງ
▶ ໂມດູນ rectifier
▶ ຫັນປ່ຽນກະແສໄຟຟ້າຜ່ານຫຼັກ
▶ ຕົວຊີ້ວັດຄວາມຜິດ EKL-4
▶ຫ້ອງແຮງດັນຕ່ໍາ
▶ສອງໃນຫນຶ່ງ interlock ກົນຈັກ
▶ອຸປະກອນລັອກສາຍດິນເຂົ້າມາ
▶ສາມໃນສອງ interlocking ກົນຈັກ
▶ອຸປະກອນເສີມສາຍ
V 420mm
◆ອຸປະກອນເສີມພື້ນຖານ
▶ 3 ຕໍາແຫນ່ງ disconnector
▶ ສາກໄຟແລ້ວ
▶ busbar ມາດຕະຖານ
▶ ຈັບການດໍາເນີນງານ
▶ ເຄື່ອງຕັດວົງຈອນ
▶ CT
◇ອຸປະກອນເສີມ
▶ ກົນໄກການເຮັດວຽກໄຟຟ້າ
▶ Dodge ອຸປະກອນ
▶ ການປະກັນໄພທີ່ສົມບູນແບບ
▶ເຄື່ອງສະແດງດິຈິຕອລ
▶ ລັອກແມ່ເຫຼັກໄຟຟ້າ DC
▶ເຄື່ອງປ່ຽນລໍາດັບສູນ
▶ ຕົວຊີ້ບອກຄວາມຜິດ (ດ້ວຍການວັດແທກອຸນຫະພູມ) ເຄື່ອງມືຊີ້
▶ ຕິດຕາມກວດກາອອນໄລນ໌ຂອງຜູ້ຈັບກຸມ
▶ ການປົກປ້ອງຕົວຕັ້ງຕົວຕີ
▶ ຍົກທີ່ນັ່ງ
▶ ໂມດູນ rectifier
▶ ຫັນປ່ຽນກະແສໄຟຟ້າຜ່ານຫຼັກ
▶ ຕົວຊີ້ວັດຄວາມຜິດ EKL-4 ຫ້ອງແຮງດັນຕໍ່າ
▶ສອງໃນຫນຶ່ງ interlock ກົນຈັກ
▶ອຸປະກອນລັອກສາຍດິນເຂົ້າມາ
▶ສາມໃນສອງ interlocking ກົນຈັກ
▶ອຸປະກອນເສີມສາຍ
V 650mm
◆ອຸປະກອນເສີມພື້ນຖານ
▶ສະຫຼັບແຍກສອງສະຖານີ
▶ ສາກໄຟແລ້ວ
▶ ລົດເມມາດຕະຖານ
▶ ເບກເກີ້ມືຈັບປະຕິບັດການ
▶ຫມໍ້ແປງປະຈຸບັນ
▶ລົດເມເຊື່ອມຕໍ່
◇ອຸປະກອນເສີມ
▶ ກົນໄກການເຮັດວຽກໄຟຟ້າ
▶ ການປະກັນໄພທີ່ສົມບູນແບບ
▶ຫ້ອງແຮງດັນຕ່ໍາ
▶ສອງໃນຫນຶ່ງ interlock ກົນຈັກ
▶ສາມໃນສອງ interlocking ກົນຈັກ
▶ ເຄື່ອງມືຊີ້ການສະຫນອງພະລັງງານ DC
▶ເຄື່ອງສະແດງດິຈິຕອລ
▶ ຍົກທີ່ນັ່ງ
▶ ໂມດູນ rectifier ປ້ອງກັນຕົວຕັ້ງຕົວຕີ
▶ ລັອກແມ່ເຫຼັກໄຟຟ້າ
○ ໂຄງການ 3
DI 420 ມມ
◆ອຸປະກອນເສີມພື້ນຖານ
▶ ສາກໄຟແລ້ວ
▶ busbar ມາດຕະຖານ
◇ອຸປະກອນເສີມ
▶ ຕົວຈັບອຸປະກອນເສີມສາຍ
▶ ຕິດຕາມກວດກາອອນໄລນ໌ຂອງຜູ້ຈັບກຸມ
▶ຕົວຊີ້ບອກຄວາມຜິດ EKL-4 ຕົວຊີ້ບອກຄວາມຜິດ (ພ້ອມການວັດແທກອຸນຫະພູມ) ▶ ລັອກແມ່ເຫຼັກໄຟຟ້າ
▶ ຍົກທີ່ນັ່ງ
DI 420 ມມ
◆ອຸປະກອນເສີມພື້ນຖານ
▶ ສາກໄຟແລ້ວ
▶ busbar ມາດຕະຖານ
▶ ຈັບການດໍາເນີນງານ
▶ ເຄື່ອງຕັດເຊື່ອມຕໍ່ 2 ຕຳແໜ່ງ
◇ອຸປະກອນເສີມ
▶ຫ້ອງແຮງດັນຕ່ໍາ
▶ສອງໃນຫນຶ່ງ interlock ກົນຈັກ
▶ສາມໃນສອງ interlocking ກົນຈັກ
▶ ບ່ອນນັ່ງຍົກລັອກແມ່ເຫຼັກໄຟຟ້າ

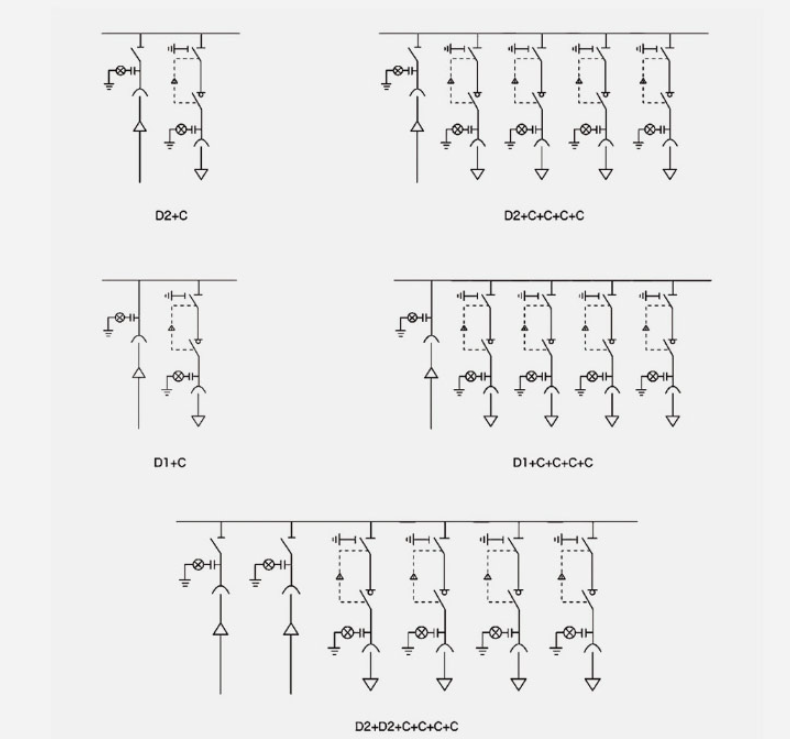

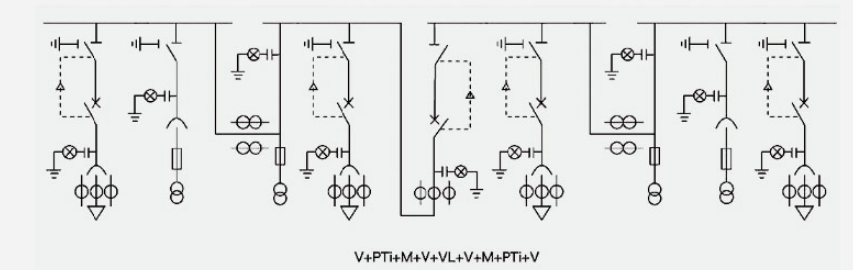

●ການລວມກັນແບບປົກກະຕິ 1
ຫມາຍເຫດ: ໂຄງການການອ້າງອີງການລວມກັນທົ່ວໄປຂ້າງເທິງສາມາດຖືກລວມເຂົ້າກັນໃນຮູບແບບຕ່າງໆຕາມຄວາມຕ້ອງການຂອງຜູ້ໃຊ້.

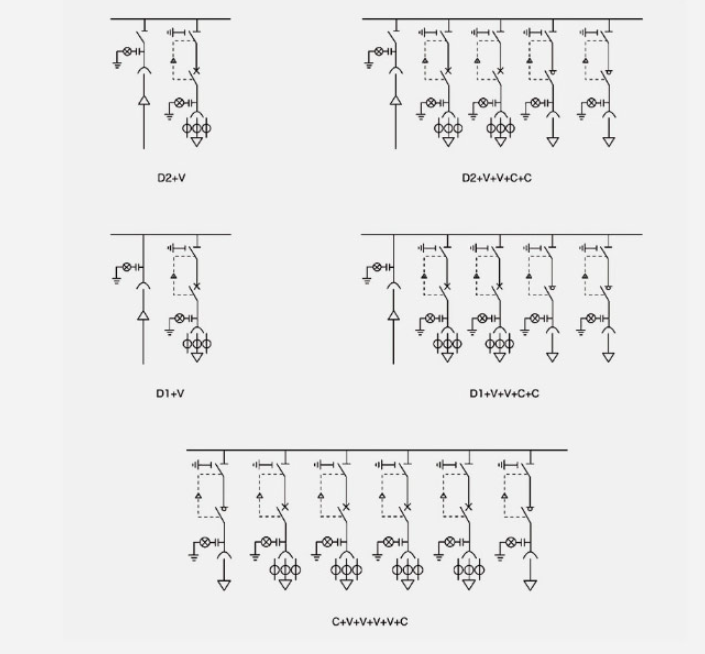

ການປະສົມໂຄງການປົກກະຕິ 2
ຫມາຍເຫດ: ໂຄງການການອ້າງອີງການລວມກັນທົ່ວໄປຂ້າງເທິງສາມາດຖືກລວມເຂົ້າກັນໃນຮູບແບບຕ່າງໆຕາມຄວາມຕ້ອງການຂອງຜູ້ໃຊ້.
ໂຄງການແບ່ງສ່ວນ ATS
● ປ່ຽນຄໍາແນະນໍາການໃຊ້ງານ

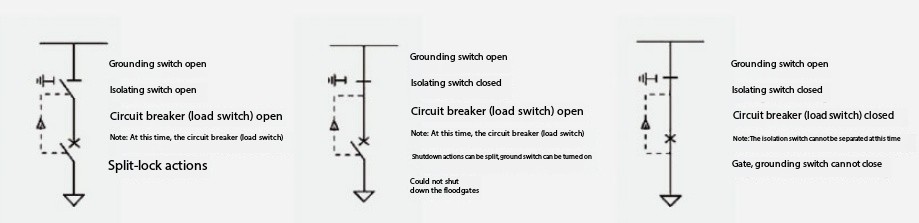

ສະຫຼັບຕໍາແຫນ່ງ, ລັດແລະ interlock
ຂັ້ນຕອນການດໍາເນີນງານ:
ການສົ່ງໄຟຟ້າ: ແຂວນ (ປິດ) ປະຕູເທິງແລະລຸ່ມດ້ວຍເບກເກີ (ສະຫຼັບການໂຫຼດ) → ສະວິດສາຍດິນທີ່ມີສະຫຼັບແຍກ → ເບກເກີ (ສະຫຼັບການໂຫຼດ) ດ້ວຍການສົ່ງໄຟຟ້າສໍາເລັດ.
ຕັດໄຟ: ເບກເກີ (ສະຫຼັບການໂຫຼດ) → disconnector → earthing switch → breaker (ສະວິດໂຫຼດ) ແມ່ນ unloader (ເປີດ) ແລະປະຕູແມ່ນສີດໍາ.
● ຄໍາແນະນໍາການຕິດຕັ້ງ

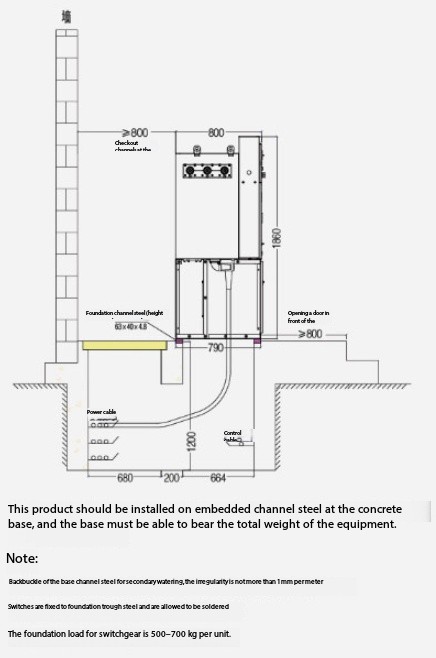

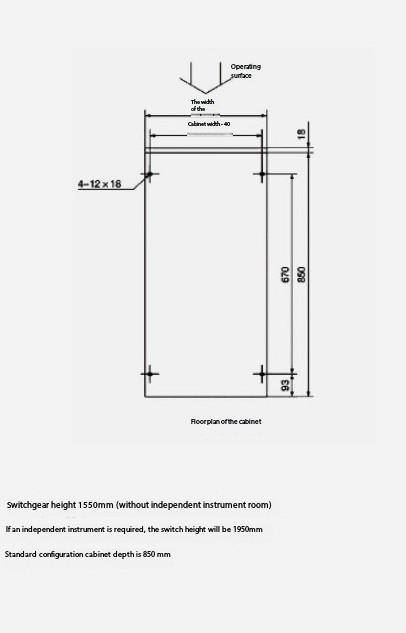

◆ພື້ນຖານແລະຂະຫນາດໂດຍລວມ
◆ຕູ້ແລະຂະຫນາດການຕິດຕັ້ງໂດຍລວມ
