ເປັນຫຍັງລູກຄ້າຫຼາຍກວ່າແລະຫຼາຍເລືອກ C-GIS?

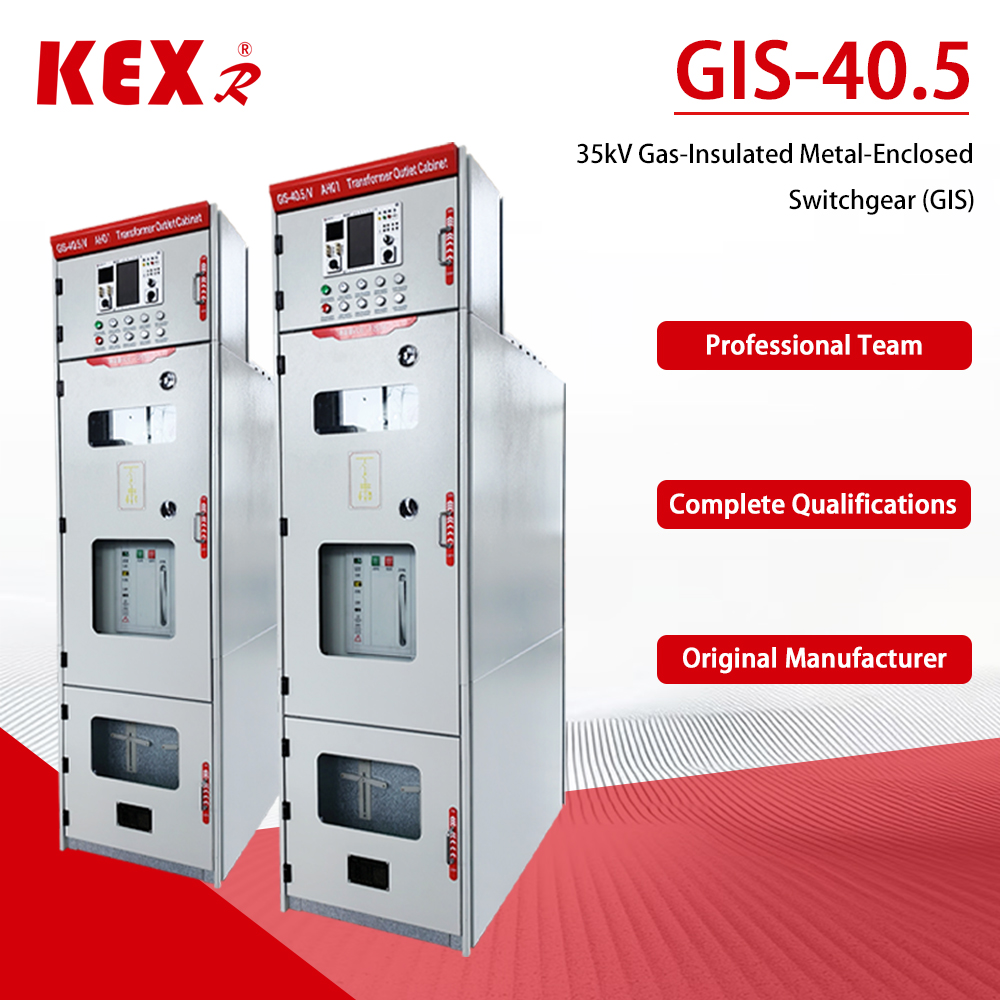

C-GIS ແມ່ນຫຍັງ?

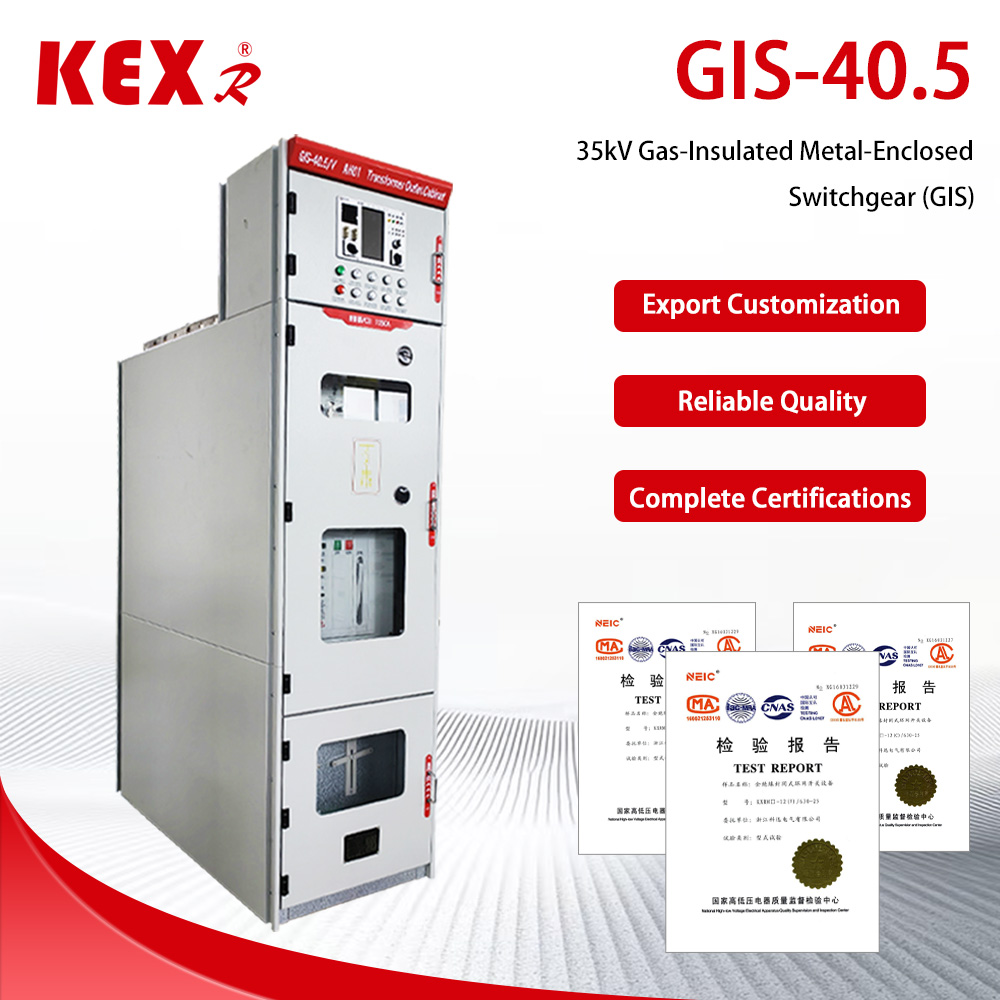

ໄດ້40.5kV C-GIS ຕູ້(ທົ່ວໄປໃນລະບົບ 35kV) ເປັນການຂະຫຍາຍເຕັກໂນໂລຢີ GIS ສົບຜົນສໍາເລັດກັບພາກສະຫນາມແຮງດັນຂະຫນາດກາງ. ແນວຄວາມຄິດການອອກແບບຫຼັກຂອງມັນແມ່ນດັ່ງນີ້:

1.ໂຄງສ້າງປະທັບຕາຢ່າງເຕັມສ່ວນ: ທຸກພາກສ່ວນທີ່ມີຊີວິດທີ່ມີແຮງດັນສູງຖືກປະທັບຕາຢູ່ໃນກ່ອງອາຍແກັສທີ່ຜະນຶກເຂົ້າກັນໂດຍແຜ່ນສະແຕນເລດ, ເຊິ່ງຖືກແຍກອອກຈາກສະພາບແວດລ້ອມພາຍນອກຢ່າງສົມບູນ.

2. insulation ອາຍແກັສ: ກ່ອງອາຍແກັສແມ່ນເຕັມໄປດ້ວຍອາຍແກັສ insulating ເພື່ອທົດແທນອາກາດເປັນຂະຫນາດກາງ insulating. ອາຍແກັສ insulating ທົ່ວໄປປະກອບມີ:

3.SF (ຊູນຟູຣິກ hexafluoride): ສື່ກາງແບບດັ້ງເດີມມີການປະຕິບັດການສນວນກັນຄວາມຮ້ອນທີ່ດີເລີດ, ແຕ່ມັນກໍາລັງປະເຊີນກັບຄວາມກົດດັນດ້ານສິ່ງແວດລ້ອມເນື່ອງຈາກຜົນກະທົບເຮືອນແກ້ວສູງ.

4.ອາຍແກັສການປົກປ້ອງສິ່ງແວດລ້ອມ: ເພື່ອຕອບສະຫນອງເປົ້າຫມາຍຂອງ "ກາກບອນສອງເທົ່າ", ຕະຫຼາດໄດ້ເລີ່ມຕົ້ນທີ່ຈະຮັບຮອງເອົາອາກາດແຫ້ງ, ໄນໂຕຣເຈນ (N) ຫຼືອາຍແກັສປົກປັກຮັກສາສິ່ງແວດລ້ອມໃຫມ່ເປັນທາງເລືອກເພື່ອສົ່ງເສີມການພັດທະນາສີຂຽວ.

5.ເຄື່ອງຕັດວົງຈອນສູນຍາກາດ: breaker ວົງຈອນຫຼັກຂອງ switchgear ປົກກະຕິແລ້ວ adopts breaker ວົງຈອນສູນຍາກາດເພື່ອສໍາເລັດການເຊື່ອມຕໍ່ແລະການຕັດການເຊື່ອມຕໍ່ຂອງວົງຈອນ.

6. ການອອກແບບແບບໂມດູນ: ຜະລິດຕະພັນແມ່ນປະກອບດ້ວຍໂມດູນມາດຕະຖານຫຼາຍ (ເຊັ່ນ: ໂມດູນ breaker ວົງຈອນແລະໂມດູນລົດເມ), ເຊິ່ງສາມາດໄດ້ຮັບການປະສົມປະສານທີ່ມີຄວາມຍືດຫຍຸ່ນໃນພາກສະຫນາມແລະຂະຫຍາຍໄດ້ຢ່າງງ່າຍດາຍ.

ຂໍ້ໄດ້ປຽບຫຼັກ ແລະ ສະຖານະການນຳໃຊ້

ເມື່ອປຽບທຽບກັບແບບດັ້ງເດີມ (ກະດານ insulated ອາກາດ), 40.5kV C-GIS ມີຂໍ້ດີທີ່ໂດດເດັ່ນດັ່ງຕໍ່ໄປນີ້, ແຕ່ມັນຍັງຈໍາເປັນຕ້ອງໄດ້ເອົາໃຈໃສ່ກັບຄ່າໃຊ້ຈ່າຍເບື້ອງຕົ້ນສູງ:

ໂຄງສ້າງ 1.Compact, ປະຫຍັດພື້ນທີ່: ເນື່ອງຈາກວ່າການປະຕິບັດການສນວນກັນອາຍແກັສແມ່ນດີກວ່າອາກາດ, ຂະຫນາດຂອງຕູ້ໄດ້ຖືກຫຼຸດລົງຢ່າງຫຼວງຫຼາຍ. ເມື່ອປຽບທຽບກັບ AIS ທີ່ມີສະເປັກດຽວກັນ, ພື້ນທີ່ຄອບຄອງໂດຍ C-GIS ສາມາດຫຼຸດລົງຫຼາຍກ່ວາ 50% ຫຼືສູງເຖິງ 76%, ເຊິ່ງເຫມາະສົມໂດຍສະເພາະສໍາລັບສະຖານີຍ່ອຍໃນຕົວເມືອງທີ່ມີຊັບພະຍາກອນທີ່ດິນທີ່ແຫນ້ນຫນາ.

2.ການປັບຕົວດ້ານສິ່ງແວດລ້ອມທີ່ເຂັ້ມແຂງ, ຄວາມປອດໄພແລະຄວາມຫນ້າເຊື່ອຖື: ການ​ອອກ​ແບບ​ຜະ​ນຶກ​ເຂົ້າ​ກັນ​ໄດ້​ຢ່າງ​ເຕັມ​ທີ່​ເຮັດ​ໃຫ້​ມັນ​ເພື່ອ​ຕ້ານ​ກັບ​ສະ​ພາບ​ແວດ​ລ້ອມ​ທີ່​ຮ້າຍ​ແຮງ​ເຊັ່ນ​ຄວາມ​ສູງ​ສູງ​, ຄວາມ​ຊຸ່ມ​ຊື່ນ​, fog ເກືອ​, ມົນ​ລະ​ພິດ​ແລະ​ການ​ຂົ້ນ​. ພາກສ່ວນທີ່ມີຊີວິດບໍ່ໄດ້ຖືກເປີດເຜີຍ, ແລະຄວາມປອດໄພແມ່ນສູງ. ເຖິງແມ່ນວ່າພາຍໃຕ້ຄວາມກົດດັນສູນ (ການຮົ່ວໄຫຼຂອງອາຍແກັສ), ລະດັບ insulation ທີ່ແນ່ນອນຍັງສາມາດຮັກສາໄວ້.

3.Basally ບໍາລຸງຮັກສາຟຣີ, ຫຼຸດຜ່ອນການດໍາເນີນງານແລະການບໍາລຸງຮັກສາຄ່າໃຊ້ຈ່າຍ: ເນື່ອງຈາກວ່າອົງປະກອບຫຼັກແມ່ນໂດດດ່ຽວຈາກສະພາບແວດລ້ອມພາຍນອກ, ພວກມັນບໍ່ໄດ້ຮັບຜົນກະທົບຈາກຂີ້ຝຸ່ນແລະຄວາມຊຸ່ມຊື່ນໂດຍພື້ນຖານ, ເຖິງລະດັບຂອງການບໍາລຸງຮັກສາພື້ນຖານທີ່ບໍ່ມີການບໍາລຸງຮັກສາ.

4.ການລົງທຶນເບື້ອງຕົ້ນທີ່ສູງຂຶ້ນ: ເນື່ອງຈາກການນໍາໃຊ້ວັດສະດຸແລະຂະບວນການທີ່ມີຄວາມຊັບຊ້ອນຫຼາຍຂຶ້ນ (ເຊັ່ນ: ສະແຕນເລດ, ການເຊື່ອມຫຸ່ນຍົນ, ການກວດສອບການຮົ່ວໄຫຼຂອງ helium, ແລະອື່ນໆ), ຄ່າໃຊ້ຈ່າຍໃນການຈັດຊື້ເບື້ອງຕົ້ນຂອງ C-GIS ມັກຈະສູງກວ່າ AIS.

ດ້ວຍຂໍ້ໄດ້ປຽບເຫຼົ່ານີ້, C-GIS ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນການຜະລິດພະລັງງານໃຫມ່ (photovoltaic, ພະລັງງານລົມ) ສະຖານີ booster, ການຫັນປ່ຽນເຄືອຂ່າຍການແຈກຢາຍໃນຕົວເມືອງ, ການຂົນສົ່ງທາງລົດໄຟ, ອາຄານສູງ, ວິສາຫະກິດອຸດສາຫະກໍາແລະການຂຸດຄົ້ນບໍ່ແຮ່, ສູນຂໍ້ມູນແລະສະຖານີຍ່ອຍໃນສະພາບແວດລ້ອມທີ່ຮຸນແຮງ (ເຊັ່ນ: ລະດັບຄວາມສູງ, ເຂດແຄມທະເລແລະເຂດອຸດສາຫະກໍາທີ່ມີມົນລະພິດສູງ).

ລັກສະນະໂຄງສ້າງແລະການອອກແບບ

ເພື່ອຮັບປະກັນຄວາມປອດໄພແລະຄວາມຫນ້າເຊື່ອຖືຂອງອຸປະກອນໃນວົງຈອນຊີວິດທັງຫມົດ (ເຖິງ 30 ປີຫຼືຫຼາຍກວ່ານັ້ນ),40.5kV C-GIS ມີລັກສະນະດັ່ງຕໍ່ໄປນີ້ໃນການອອກແບບໂຄງສ້າງແລະເຕັກໂນໂລຊີການຜະລິດ:

1. ການປົກປ້ອງລະດັບສູງ: ລະດັບການປົກປ້ອງຂອງປ່ອງອາກາດໂດຍທົ່ວໄປແມ່ນບັນລຸ IP67, ເຊິ່ງສາມາດຕ້ານກັບອິດທິພົນຂອງການແຊ່ນ້ໍາໃນໄລຍະສັ້ນ.

2.Precision ຂະບວນການເຊື່ອມ: ກ່ອງອາຍແກັສປົກກະຕິແລ້ວແມ່ນເຮັດດ້ວຍແຜ່ນສະແຕນເລດ 304 ທີ່ມີຄວາມຫນາ 3 ມມ, ເຊິ່ງອັດຕະໂນມັດແມ່ນ laser welded ໂດຍຫຸ່ນຍົນເພື່ອຮັບປະກັນຄວາມເຂັ້ມແຂງແລະຄວາມແຫນ້ນຫນາຂອງການເຊື່ອມ.

3.ການກວດພົບການຮົ່ວໄຫຼຢ່າງເຂັ້ມງວດ: ຫຼັງຈາກການຜະລິດ, ເຄື່ອງກວດຈັບການຮົ່ວໄຫຼຂອງ helium mass spectrometer ທີ່ມີຄວາມແມ່ນຍໍາສູງຈະຖືກນໍາໃຊ້ໃນການກວດສອບເພື່ອຮັບປະກັນວ່າອັດຕາການຮົ່ວໄຫຼປະຈໍາປີຂອງອາຍແກັສ SF ແມ່ນ ≤0.1%, ແລະບາງຜະລິດຕະພັນທີ່ມີລະດັບສູງສາມາດບັນລຸເຖິງ ≤0.01%.

4.ການເຊື່ອມໂຍງອັດສະລິຍະ: ຕູ້ gis ອັດສະລິຍະລຸ້ນໃຫມ່ມີເຊັນເຊີໃນຕົວເຊັ່ນ: ອຸນຫະພູມ, ການໄຫຼບາງສ່ວນ, ລັກສະນະກົນຈັກ, ແລະອື່ນໆ, ເຊິ່ງສະຫນັບສະຫນູນການກວດສອບສະຖານະໃນເວລາຈິງ, ການຄວບຄຸມຫ່າງໄກສອກຫຼີກແລະການເຕືອນໄພລ່ວງລະເມີດ, ແລະເປັນສ່ວນຫນຶ່ງທີ່ສໍາຄັນຂອງ realizing smart grid.
