ອຸປະກອນປ່ຽນເຄື່ອງຈັກປ່ຽນລົດທີ່ໃຊ້ໃນລົດຫຸ້ມເກາະ

●ສະຫຼຸບສັງລວມ

Kyn61-405 ອຸປະກອນປ່ຽນແບບປ່ຽນແປງແບບປະຈໍາຕະກູນ (ALAINFTER ໃນຖານະເປັນໂຮງງານໄຟຟ້າ, ບັນດາວິສາຫະກິດແລະວິສາຫະກິດອຸດສາຫະກໍາແລະຂຸດຄົ້ນບໍ່ແຮ່ທີ່ຈະໄດ້ຮັບແລະແຈກຢາຍພະລັງງານໄຟຟ້າ, ປົກປ້ອງແລະສາມາດກວດພົບວົງຈອນແລະສາມາດໃຊ້ໄດ້ໃນການດໍາເນີນງານເລື້ອຍໆ. ອຸປະກອນສະຫຼັບນີ້ປະຕິບັດໄປທີ່ GB / T11022-1999, GB3906-2006-2006 ແລະ DL404-1997.

●ຕົວກໍານົດດ້ານວິຊາການສໍາລັບແຕ່ລະສ່ວນປະກອບຂອງ Kyn61-40.5 ປະເພດອຸປະກອນປ່ຽນເຄື່ອງຈັກປ່ຽນແປງປະຈໍາຕະກູນ Kyn61-40.5 ປະເພດ

◆ເຄື່ອງຈັກປ່ຽນສູນຍາກາດ

breaker breaker ວົງຈອນສູນຍາກາດ

◆ເຄື່ອງຈັກທີ່ດໍາເນີນງານໃນລະດູໃບໄມ້ປົ່ງ

●ລັກສະນະທາງດ້ານໂຄງສ້າງຂອງ Kyn61-40.5 ປະເພດອຸປະກອນປ່ຽນເຄື່ອງຈັກປ່ຽນລົດຈັກ

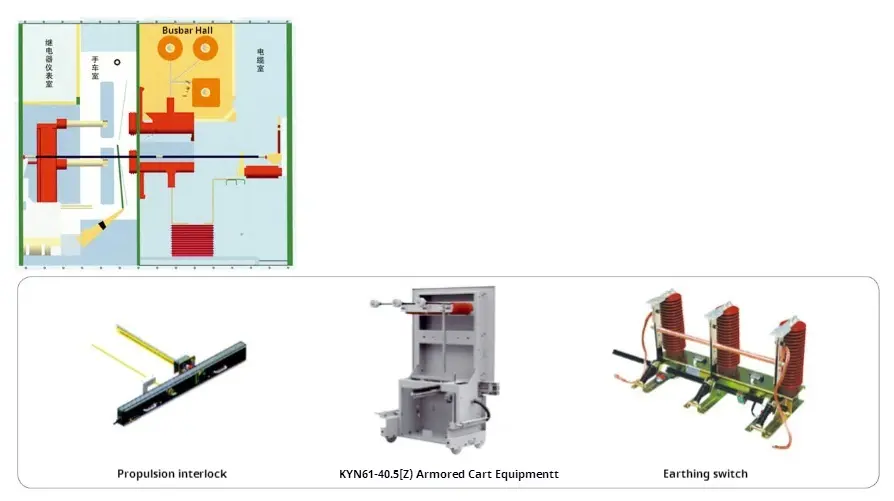

ອຸປະກອນສະຫຼັບຖືກອອກແບບໂດຍມາດຕະຖານຂອງມາດຕະຖານຂອງອຸປະກອນໂລຫະທີ່ປິດລ້ອມໃນ GB3906-1991 ແລະ ICC298. ອຸປະກອນທັງຫມົດປະກອບດ້ວຍສອງພາກສ່ວນ: ອຸປະກອນແລະສ່ວນທີ່ເຫມາະສົມ (handcart). ໂຄງປະກອບອຸປະກອນແມ່ນປະກອບແລະປະສົມກັບໄລປະຕູ. ພາຍໃນຂອງອຸປະກອນປ່ຽນແມ່ນແບ່ງອອກເປັນຫ້ອງ breaker ວົງຈອນ, ຫ້ອງລົດເມຫລັກ, ຫ້ອງສາຍໄຟແລະຫ້ອງເຄື່ອງຫຼີ້ນທີ່ມີຢູ່ແລະການແບ່ງປັນໂລຫະ. ລະດັບການປົກປ້ອງຂອງ Shell ບັນລຸ ip3x, ແລະລະດັບການປົກປ້ອງລະຫວ່າງຫ້ອງແມ່ນ ip2x, ແລະສະມາຊິກໂຄງສ້າງໂລຫະທຸກຄົນແມ່ນພື້ນຖານທີ່ຫນ້າເຊື່ອຖື. ແຕ່ລະຫ້ອງປະກອບຂອງລະບົບ loop ຕົ້ນຕໍມີຊ່ອງທາງປ່ອຍຄວາມກົດດັນສໍາລັບສະຫາຍທີ່ເປັນເອກະລາດ.

◆ຫອຍແລະສ່ວນແບ່ງ

ຫອຍແລະສ່ວນແບ່ງຂອງອຸປະກອນປ່ຽນແບບເລື່ອນການປ່ຽນແປງປະຈໍາຕະກູນແມ່ນຖືກມັດໂດຍແຜ່ນເຫຼັກເຢັນຫຼັງຈາກຖືກປຸງແຕ່ງແລະໂຄ້ງໂດຍເຄື່ອງມືເຄື່ອງຈັກຊີວະປະຫວັດ. ເພາະສະນັ້ນ, ອຸປະກອນປະກອບສາມາດຮັບປະກັນຄວາມເປັນເອກະພາບຂອງຂະຫນາດໂຄງສ້າງ. ອຸປະກອນປ່ຽນລົດທີ່ປ່ຽນເປັນປະຈໍາຕະກູນແມ່ນແບ່ງອອກເປັນຫ້ອງ breaker ວົງຈອນ, ຫ້ອງລົດເມ, ຫ້ອງເຄື່ອງມືທີ່ມີຢູ່ແລະແຕ່ລະສ່ວນແມ່ນແຍກໂດຍການແບ່ງປັນໂລຫະ.

◆ handcart

Handcart ສາມາດແບ່ງອອກເປັນ handcart ວົງຈອນ, handcart voltage, handcart, ແລະອື່ນໆ. Handcart ມີຕໍາແຫນ່ງທົດສອບ / ຕໍາແຫນ່ງທີ່ເຮັດວຽກແລະຕໍາແຫນ່ງທີ່ເຮັດວຽກຢູ່ໃນອຸປະກອນ, ແລະແຕ່ລະຕໍາແຫນ່ງແມ່ນມີອຸປະກອນເຈາະເພື່ອຮັບປະກັນໃນເວລາທີ່ມັນຢູ່ຂ້າງເທິງສອງຕໍາແຫນ່ງຂ້າງເທິງ.

◆ຫ້ອງຝັງສົບຂອງວົງຈອນ

ການຕິດຕາມສະເພາະແມ່ນຖືກຕິດຕັ້ງຢູ່ໃນຫ້ອງສໍາຫຼວດວົງຈອນສໍາລັບ Handcart ເພື່ອຍ້າຍ. ໃນເວລາທີ່ກອງກໍາລັງລະເບີດຂອງວົງຈອນເຄື່ອນຍ້າຍລະຫວ່າງຕໍາແຫນ່ງທົດສອບແລະຕໍາແຫນ່ງທີ່ເຮັດວຽກ, ວາວການໂດດດ່ຽວຈະເປີດຫຼືປິດໂດຍອັດຕະໂນມັດ, ເຊິ່ງຈະບໍ່ແຕະທີ່ພະນັກງານທີ່ຖືກຄິດຄ່າທໍານຽມ. ການວາງມືທີ່ສາມາດດໍາເນີນງານໄດ້ດ້ວຍປະຕູອຸປະກອນທີ່ປິດ, ແລະຕໍາແຫນ່ງຂອງມືໃນອຸປະກອນສາມາດເຫັນໄດ້ຜ່ານຫນ້າຈໍສັງເກດ, ແລະໃນການເຮັດວຽກທີ່ມີປະໂຫຍດ.

◆ເຄື່ອງປະດັບລົດເມ

ລົດເມທີ່ສໍາຄັນເຮັດຈາກອຸປະກອນທີ່ປ່ຽນເປັນປະຈໍາຕະກູນ 1 ຄັນຫນຶ່ງທີ່ເຮັດດ້ວຍມືທີ່ມີລົດເມນ້ອຍແລະມີແຂນຕິດຕໍ່ແລະຕິດຕໍ່ກັບກະດານລົດເມໃນເວລາທີ່ຂ້າມເກີບຂ້າງຂອງອຸປະກອນຕິດກັນ. ລົດໂດຍສານທັງຫມົດຮັບຮອງເອົາການສນວນຂອງອົງປະກອບ.

◆ຫ້ອງສາຍໄຟ

PT, ການເປີດເຜີຍແຜ່, ເຄື່ອງຫຼີ້ນຟ້າຜ່າແລະມີຫລາຍສາຍສາມາດຕິດຕັ້ງໄດ້ໃນຫ້ອງສາຍໄຟ.

◆ຫ້ອງ Relay

ກະດານພາຍໃນແລະກະດານ Relay ສາມາດຕິດຕັ້ງສ່ວນປະກອບສໍາຮອງໄດ້ເຊັ່ນ: ສ່ວນປະກອບຄວບຄຸມແລະເຄື່ອງມືປົກປ້ອງແລະເຄື່ອງມືທີ່ສະແດງອອກແລະເຄື່ອງມືຕິດຕາມກວດກາ.

◆ອຸປະກອນເຈາະ

ອຸປະກອນປ່ຽນຮູບແບບການປ່ຽນແປງຂອງລົດຫຸ້ມເກາະໄດ້ມີອຸປະກອນໃນການເຈາະທີ່ຫນ້າເຊື່ອຖື, ເຊິ່ງຮັບປະກັນຄວາມປອດໄພຂອງຜູ້ປະຕິບັດງານແລະອຸປະກອນ;

ໃນເວລາທີ່ການສະຫຼັບກັບພື້ນທີ່ຢູ່ໃນຕໍາແຫນ່ງທີ່ປິດ, ການຈັບມືສາມາດຍ້າຍອອກຈາກຕໍາແຫນ່ງການທົດສອບ / ໂດດດ່ຽວກັບຕໍາແຫນ່ງທີ່ເຮັດວຽກ; ແລະປະຕູຫລັງບໍ່ສາມາດເປີດໄດ້, ດັ່ງນັ້ນຈຶ່ງປ້ອງກັນຄວາມຜິດພາດເຂົ້າໃນໄລຍະຫ່າງທີ່ມີໄຟຟ້າ. ໃນເວລາທີ່ handcart ໄດ້ຖືກດຶງອອກຈາກອຸປະກອນທັງຫມົດ, ຫຼືໃນເວລາທີ່ການ handcart ແມ່ນຢູ່ໃນຕໍາແຫນ່ງທົດສອບ / ຕໍາແຫນ່ງໃນອຸປະກອນແລະການປິດໂລກແມ່ນຖືກປິດລ້ອມແລະປົດລັອກ, ສາມາດປິດໄດ້. ໃນເວລາທີ່ handcart ແມ່ນຢູ່ໃນຕໍາແຫນ່ງເຮັດວຽກ, ການສະຫຼັບດິນທີ່ບໍ່ສາມາດປິດໄດ້. ມັນປ້ອງກັນການປ່ຽນພື້ນທີ່ຈາກການຖືກປ່ຽນໄປໂດຍຄວາມຜິດພາດ, ແລະປ້ອງກັນບໍ່ໃຫ້ມືຈັບຕົວຈາກການຍ້າຍໄປທີ່ຕໍາແຫນ່ງທີ່ເຮັດວຽກຢູ່ໃນຕໍາແຫນ່ງທີ່ປິດ. ພຽງແຕ່ໃນເວລາທີ່ການວາງມືທີ່ລະເບີດຂອງວົງຈອນແມ່ນຢູ່ໃນຕໍາແຫນ່ງການທົດສອບ / ຕໍາແຫນ່ງທີ່ໂດດດ່ຽວຫຼືຕໍາແຫນ່ງທີ່ເຮັດວຽກສາມາດເຮັດໃຫ້ການຜ່າຕັດວົງຈອນໄດ້ຖືກປະຕິບັດງານ; ຍິ່ງໄປກວ່ານັ້ນ, ຫຼັງຈາກການປິດວົງຈອນປິດແລ້ວ, Handcart ບໍ່ສາມາດເຄື່ອນຍ້າຍໄດ້, ເຊິ່ງປ້ອງກັນການໂຫຼດທີ່ມີຊີວິດຈາກການຊຸກຍູ້ແລະດຶງເຄື່ອງສໍາອາງໂດຍຜິດພາດໂດຍຄວາມຜິດພາດ. ການເຊື່ອມຕໍ່ໄຟຟ້າສາມາດຕິດຕັ້ງລະຫວ່າງອຸປະກອນ.

ອຸປະກອນແຜ່ນດິນໂລກ

ຢູ່ໃນຫ້ອງສາຍໄຟ, ມີແຖບລົດເມທີ່ມີພື້ນທີ່ທີ່ມີອາການຄັນ 6 × 50 ມມ, ເຊິ່ງສາມາດຜ່ານອຸປະກອນທີ່ຢູ່ຕິດກັນໄດ້ແລະຕິດຕໍ່ກັບອຸປະກອນ.

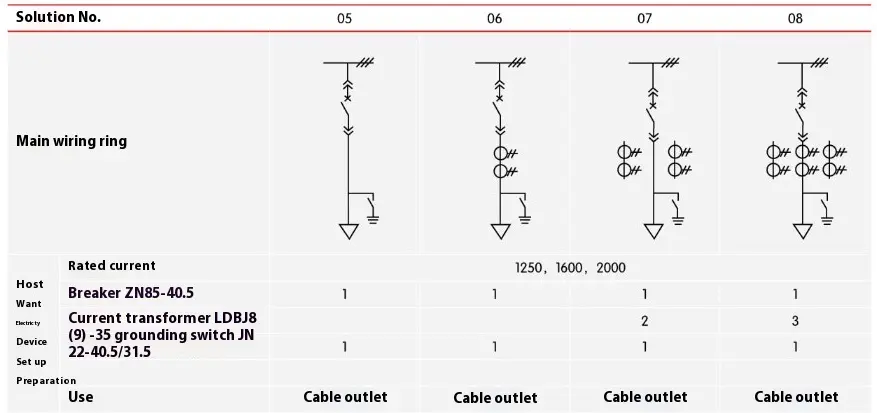

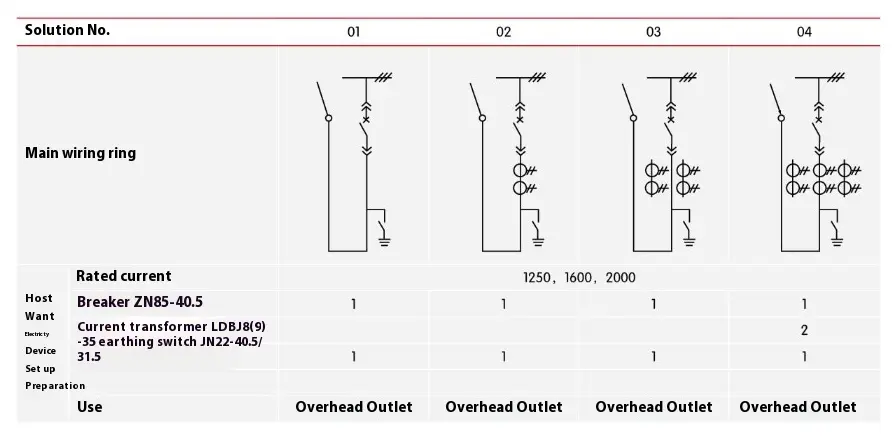

●ໂຄງການສາຍໄຟຕົ້ນຕໍ

ມີ 27 ເສັ້ນທາງສາຍໄຟປະຖົມທີ່ໃຊ້ໃນການປ່ຽນແປງ, ເຊິ່ງສາມາດຕອບສະຫນອງໄດ້ແລະການສື່ສານ, ການປ້ອງກັນແລະອື່ນໆຖ້າມີການປຶກສາກັບຜູ້ຜະລິດ.

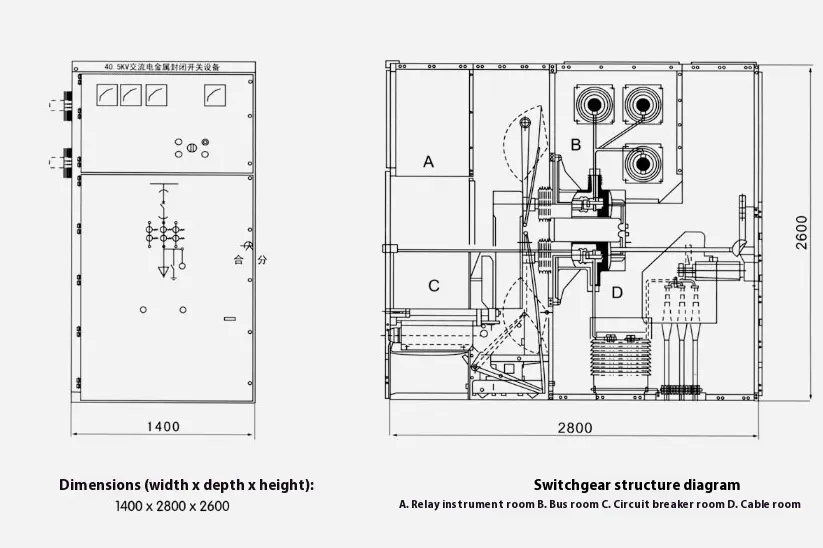

●ຂະຫນາດໂຄງສ້າງແລະແຜນວາດ Schematic ຂອງອຸປະກອນປ່ຽນຮູບແບບປ່ຽນແປງ
