ສາມເສົານອກ Vcb

ZW7-40.5 ປະເພດສາມເສົານອກ vcb ຄຸນສົມບັດຂອງຜະລິດຕະພັນ

ຄວາມຫນ້າເຊື່ອຖືສູງທີ່ສຸດ

ບໍ່ມີການບຳລຸງຮັກສາຢ່າງສົມບູນຕະຫຼອດຊີວິດ.

ມີຊີວິດກົນຈັກສູງແລະຊີວິດໄຟຟ້າ.

ເຄື່ອງທັງຫມົດແມ່ນຂະຫນາດນ້ອຍ, ນ້ໍາຫນັກເບົາແລະງ່າຍຕໍ່ການຕິດຕັ້ງ.

ການນໍາໃຊ້ເງື່ອນໄຂຂອງ ZW7-40.5 ປະເພດ Three pole outdoor vcb

¨ ອຸນຫະພູມສະພາບແວດລ້ອມ: -30℃～60℃;

¨ ລະດັບຄວາມສູງ: ໜ້ອຍກວ່າ 3000m;

¨ ຄວາມໄວລົມ: ≤34m/s;

¨ ການສັ່ນສະເທືອນ ຫຼື ການເຄື່ອນໄຫວຂອງພື້ນດິນຈາກພາຍນອກສະວິດເກຍ ແລະ ອຸປະກອນຄວບຄຸມສາມາດຖືກລະເລີຍ.;

¨ ລະດັບມົນລະພິດ: Ⅳ;

¨ ອຸນຫະພູມການເກັບຮັກສາ: -40℃～85℃.

1.2 ຕົວກໍານົດການດ້ານວິຊາການຂອງ ZW7-40.5 ປະເພດ Three pole outdoor vcb

ຕົວກໍານົດການດ້ານວິຊາການຕົ້ນຕໍຂອງ breaker ວົງຈອນ

ຕົວກໍານົດການກົນຈັກຕົ້ນຕໍຂອງ breaker ວົງຈອນ

ໂຄງສ້າງແລະຫຼັກການການເຮັດວຽກຂອງ breaker ວົງຈອນ

ZW7-40.5 ສາມເສົານອກ vcb ສ່ວນໃຫຍ່ແມ່ນປະກອບດ້ວຍເສົາແມ່ເຫຼັກປະສົມປະສານ, ຫມໍ້ແປງປະຈຸບັນ, ກົນໄກການດໍາເນີນງານແລະກ່ອງ. ປະເພດຂອງເຄື່ອງຕັດວົງຈອນນີ້ແມ່ນ miniaturized ແລະແກະຂອງມັນແມ່ນເຮັດດ້ວຍກ່ອງສະແຕນເລດທີ່ມີຄຸນນະພາບສູງ. ຫມໍ້ແປງປະຈຸບັນສາມາດເລືອກໄດ້ຕາມຄວາມຕ້ອງການຂອງຜູ້ໃຊ້.

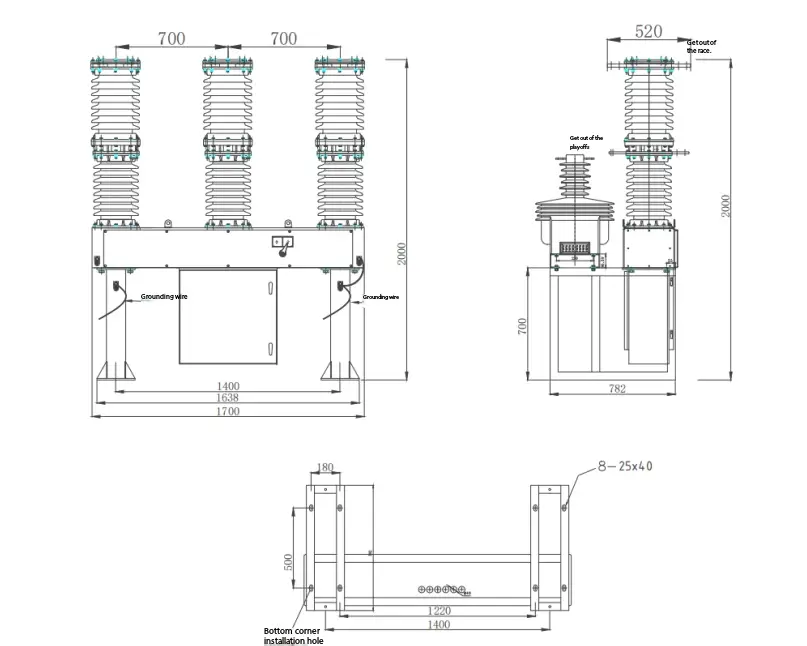

ZW7-40.5/ການແຕ້ມໂຄງຮ່າງຂອງເບກເກີວົງຈອນ

ZW7-40.5 ສາມເສົານອກ vcb ແລະການປະສົມປະສານການຄວບຄຸມອັດສະລິຍະຂອງມັນ. ການດໍາເນີນງານເປີດປິດຂອງສະຫຼັບສາມາດໄດ້ຮັບການຮັບຮູ້ໃນທ້ອງຖິ່ນ, ແລະມັນຍັງສາມາດດໍາເນີນການຫ່າງໄກສອກຫຼີກໂດຍຜ່ານການໂຕ້ຕອບການສື່ສານ. ຂໍ້ມູນອື່ນໆຂອງເຄື່ອງຕັດວົງຈອນຍັງສາມາດຖືກສົ່ງໄປຫາສູນຄວບຄຸມ, ແລະຊ່ອງທາງການສື່ສານສາມາດເປັນສາຍເຄເບີ້ນ, ເສັ້ນໄຍແສງ, GPRS / CDMA, GSM, ແລະອື່ນໆ.

ຫຼັກການເຮັດວຽກຂອງ breaker ວົງຈອນ

3.1 ຫຼັກ​ການ​ດັບ​ໄຟ Arc​:

ZW7-40.5 ສາມເສົານອກ vcb ຮັບຮອງເອົາເຄື່ອງລົບກວນສູນຍາກາດ, ແລະສູນຍາກາດຖືກໃຊ້ເປັນເຄື່ອງດັບເພີງ ແລະສນວນ, ເຊິ່ງມີລະດັບສູນຍາກາດສູງທີ່ສຸດ. ເມື່ອການຕິດຕໍ່ເຄື່ອນທີ່ແລະຄົງທີ່ຖືກປິດດ້ວຍໄຟຟ້າພາຍໃຕ້ການດໍາເນີນການຂອງກົນໄກການເຮັດວຽກ, arc ສູນຍາກາດຈະຖືກສ້າງຂຶ້ນລະຫວ່າງການຕິດຕໍ່. ໃນຂະນະດຽວກັນ, ເນື່ອງຈາກໂຄງສ້າງພິເສດຂອງການຕິດຕໍ່, ພາກສະຫນາມແມ່ເຫຼັກຕາມລວງຍາວທີ່ເຫມາະສົມຍັງຈະຖືກສ້າງຂຶ້ນໃນຊ່ອງຫວ່າງລະຫວ່າງການຕິດຕໍ່, ເຊິ່ງຈະສົ່ງເສີມການ arc ສູນຍາກາດຍັງຄົງກະຈາຍ, ແລະເຮັດໃຫ້ການ arc ກະຈາຍເທົ່າທຽມກັນໃນຫນ້າດິນຕິດຕໍ່ການເຜົາໄຫມ້, ເພື່ອຮັກສາແຮງດັນ arc ຕ່ໍາ. ໃນເວລາທີ່ກະແສທໍາມະຊາດຂ້າມສູນ, ion ຕົກຄ້າງ, ເອເລັກໂຕຣນິກແລະ vapor ໂລຫະສາມາດຖືກລວມເຂົ້າກັນຫຼື condensed ເທິງຫນ້າຕິດຕໍ່ແລະໄສ້ພາຍໃນ microsecond ຄໍາສັ່ງຂອງທີ່ໃຊ້ເວລາ. ເນື່ອງຈາກວ່າສະຫນາມແມ່ເຫຼັກຕາມລວງຍາວຖືກນໍາໃຊ້ເພື່ອຄວບຄຸມ arc ສູນຍາກາດ, breaker ວົງຈອນສູນຍາກາດມີຄວາມສາມາດທີ່ເຂັ້ມແຂງແລະຫມັ້ນຄົງທີ່ຈະທໍາລາຍກະແສ.

3.2 ການເກັບຮັກສາພະລັງງານໄຟຟ້າ: ມໍເຕີເຮັດໜ້າທີ່ສົ່ງແຮງບິດອອກຢູ່ປີກຂອງກົນໄກ ແລະສົ່ງມັນໄປໃສ່ແກນໃຫຍ່ຢູ່ແກນ, ດັ່ງນັ້ນຈຶ່ງເຮັດໃຫ້ແຂນ crank ໝຸນ ແລະເຮັດໃຫ້ການເກັບພະລັງງານຂອງພາກຮຽນ spring ປິດ. ເມື່ອສະກູເທິງແຂນ crank ກົດປຸ່ມເດີນທາງ, ການສະຫນອງພະລັງງານຂອງມໍເຕີໄດ້ຖືກຕັດອອກ, ແລະການເກັບຮັກສາພະລັງງານຂອງພາກຮຽນ spring ແມ່ນສໍາເລັດ.

3.3 ການເກັບຮັກສາພະລັງງານດ້ວຍມື: ແກນຂາອອກຂອງກົນໄກການຫມຸນນັ້ນສົ່ງແຮງບິດຫມຸນໄປຫາເກຍໃຫຍ່ທີ່ຕິດຢູ່ກັບເກຍນ້ອຍທັງໝົດຜ່ານ pinion ເທິງເພົາອອກ, ດັ່ງນັ້ນຈຶ່ງເຮັດໃຫ້ແຂນ crank ໝຸນ, ເພື່ອໃຫ້ spr ປິດສາມາດເກັບຮັກສາພະລັງງານໄດ້.

3.4O  ການທໍາງານຂອງແມ່ເຫຼັກໄຟຟ້າປິດ: ຫຼັງຈາກກົນໄກໄດ້ຮັບສັນຍານປິດ, ແກນເຫຼັກເຄື່ອນຍ້າຍຂອງແມ່ເຫຼັກໄຟຟ້າປິດເຄື່ອນຂຶ້ນເທິງ, ຍູ້ lever ປິດເພື່ອຍ້າຍຂຶ້ນ, ດັ່ງນັ້ນ shaft ເຄິ່ງປິດຈະຫມຸນ counterclockwise. ປົດ​ປ່ອຍ​ຂໍ້​ຈໍາ​ກັດ​ກ່ຽວ​ກັບ latch ປິດ​. ໃນເວລາດຽວກັນ, latch ປິດ rotates counterclockwise ພາຍໃຕ້ຄວາມກົດດັນຂອງ roller ໄດ້, ປ່ອຍການບໍາລຸງຮັກສາການເກັບຮັກສາພະລັງງານ. cam ເທິງ shaft ຕົ້ນຕໍສ້າງຜົນບັງຄັບໃຊ້ຜົນກະທົບເນື່ອງຈາກຜົນບັງຄັບໃຊ້ການຫົດຕົວຂອງພາກຮຽນ spring ປິດ, ແລະ hits ແຂນ rocker ສຸດ shaft ການເກັບຮັກສາພະລັງງານຄູ່ມື (ວ່າ, shaft ຜົນຜະລິດ), ຊຶ່ງຖືກສົ່ງກັບສະຫຼັບໂດຍຜ່ານ rod ເຊື່ອມຕໍ່, ດັ່ງນັ້ນຈຶ່ງສໍາເລັດການດໍາເນີນງານປິດ.

3.5 ການໃຊ້ງານດ້ວຍມື: ເມື່ອທາງສ້ອມທີ່ຕິດຕັ້ງຢູ່ໃນເພົາເຄິ່ງປິດຈະໝຸນຕາມເຂັມໂມງ, ມັນຈະເຮັດໃຫ້ແກນປິດເຄິ່ງປິດໃຫ້ໝຸນຕາມເຂັມໂມງ. ດັ່ງນັ້ນເພື່ອຜະລິດຜົນກະທົບເຊັ່ນດຽວກັນກັບການດໍາເນີນງານຂອງການປິດໄຟຟ້າ.

3.6 ການປິດເປີດ: ຫຼັງຈາກກົນໄກປ່ອຍພະລັງງານຂອງພາກຮຽນ spring ການເກັບຮັກສາພະລັງງານ, ມັນຈະສໍາເລັດການດໍາເນີນງານປິດ. ໃນສະຖານະການປິດ, ກົນໄກປະຕິບັດການເກັບຮັກສາພະລັງງານອີກເທື່ອຫນຶ່ງ. ຫຼັງ​ຈາກ​ການ​ດໍາ​ເນີນ​ງານ​ການ​ເກັບ​ຮັກ​ສາ​ພະ​ລັງ​ງານ​ສໍາ​ເລັດ​, ກົນ​ໄກ​ແມ່ນ​ຢູ່​ໃນ​ສະ​ຖາ​ນະ​ການ​ເກັບ​ຮັກ​ສາ​ພະ​ລັງ​ງານ​ປິດ​, ແລະ​ເມື່ອ​ໄດ້​ຮັບ​ສັນ​ຍານ​ທີ່​ຖືກ​ຕ້ອງ​, ກົນ​ໄກ​ສາ​ມາດ​ຮັບ​ຮູ້​ການ​ດໍາ​ເນີນ​ງານ​ປິດ​ອັດ​ຕະ​ໂນ​ມັດ​.

3.7 ການປະຕິບັດງານຂອງແມ່ເຫຼັກປ່ອຍເບຣກ: ຫຼັງຈາກກົນໄກໄດ້ຮັບສັນຍານການປ່ອຍເບຣກ, ແກນເຄື່ອນຂອງແມ່ເຫຼັກໄຟຟ້າເບຣກຈະເຄື່ອນຂຶ້ນເທິງ, ຍູ້ປຸ່ມປ່ອຍເບຣກໃຫ້ເລື່ອນຂຶ້ນ, ເພື່ອໃຫ້ແກນປ່ອຍເບຣກໝູນຕາມເຂັມໂມງ. ປ່ອຍຂໍ້ຈຳກັດໃສ່ສະລັກປ່ອຍເບຣກ. ໃນຂະນະດຽວກັນ, ແກນປ່ອຍເບກ rotates counterclockwise ພາຍໃຕ້ຄວາມກົດດັນຂອງ roller ໄດ້, ແລະແຂນ rocker rotates counterclockwise ເນື່ອງຈາກ thrust ຂອງ springs ເບກບາງໃນສະຫຼັບ, ດັ່ງນັ້ນການສໍາເລັດການດໍາເນີນງານການປ່ອຍເບກ.

3.8 ການໃຊ້ງານດ້ວຍມື: ເມື່ອສ້ອມທີ່ຕິດຢູ່ເພົາເຄິ່ງເບຣກຈະໝຸນຕາມເຂັມໂມງ, ມັນຂັບໄລ່ເບກເຄິ່ງເບກໃຫ້ໝຸນຕາມເຂັມໂມງ, ດັ່ງນັ້ນຈຶ່ງເຮັດໃຫ້ເກີດຜົນຄືກັນກັບການເຮັດວຽກຂອງໄຟຟ້າເບຣກ.3.8 ການໃຊ້ງານດ້ວຍມື: ເມື່ອສ້ອມທີ່ຕິດໃສ່ເບຣກເຄິ່ງເບຣກຈະໝຸນຕາມເຂັມໂມງ, ໝຸນເຄິ່ງເບຣກຈະໝູນຕາມເຂັມໂມງ. ດັ່ງນັ້ນຈຶ່ງຜະລິດຜົນກະທົບດຽວກັນກັບການດໍາເນີນງານຂອງໄຟຟ້າຫ້າມລໍ້.

3.9 ປະຕິບັດການການເດີນທາງໃນໄລຍະປະຈຸບັນ: ເມື່ອທໍ່ກະແສໄຟຟ້າເກີນໃນການເດີນທາງໃນປະຈຸບັນຜ່ານກະແສການເດີນທາງທີ່ກຳນົດໄວ້, ແມ່ເຫຼັກໄຟຟ້າຈະທຳໜ້າທີ່ ແລະ ດັກດັນຈະຍູ້ຄັນລໍ້. ເຮັດໃຫ້ shaft ເຄິ່ງຫມຸນ counterclockwise, ປົດປ່ອຍຂໍ້ຈໍາກັດກ່ຽວກັບ latch ເບກ, ດັ່ງນັ້ນການຜະລິດຜົນກະທົບດຽວກັນກັບການດໍາເນີນງານຂອງໄຟຟ້າຫ້າມລໍ້, ແລະສໍາເລັດການດໍາເນີນງານ tripping overcurrent ຂອງ breaker ວົງຈອນ.

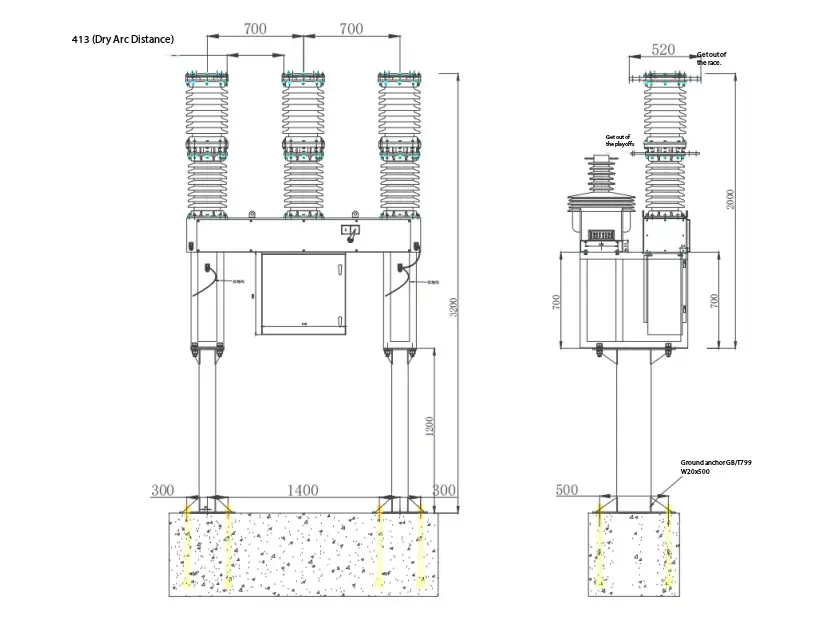

ແຜນວາດການຕິດຕັ້ງ vcb ກາງແຈ້ງສາມເສົາ
