SF6 Ring ຕູ້ຫນ່ວຍຕົ້ນຕໍ

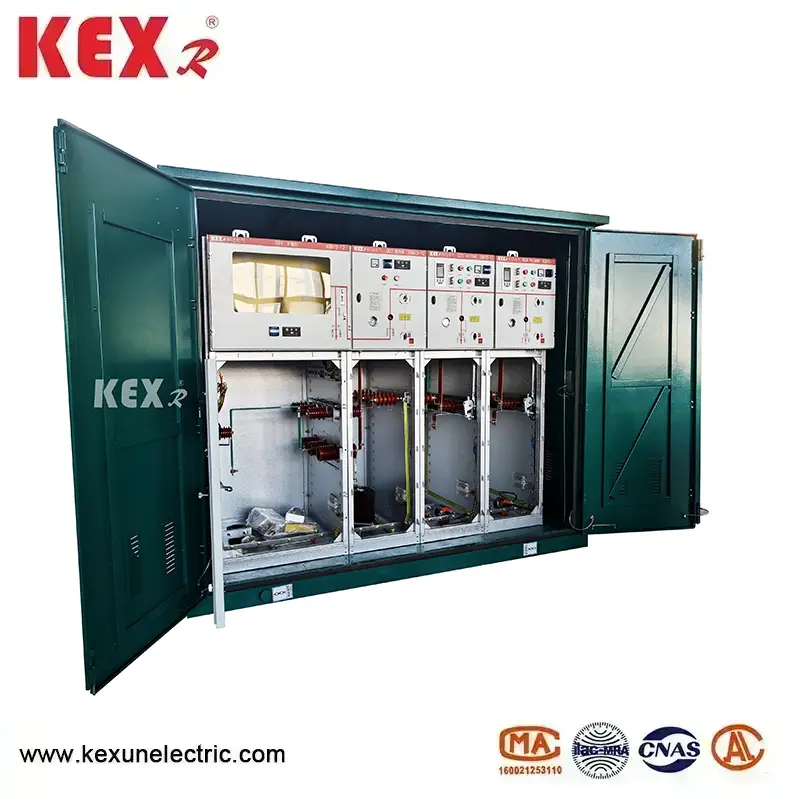

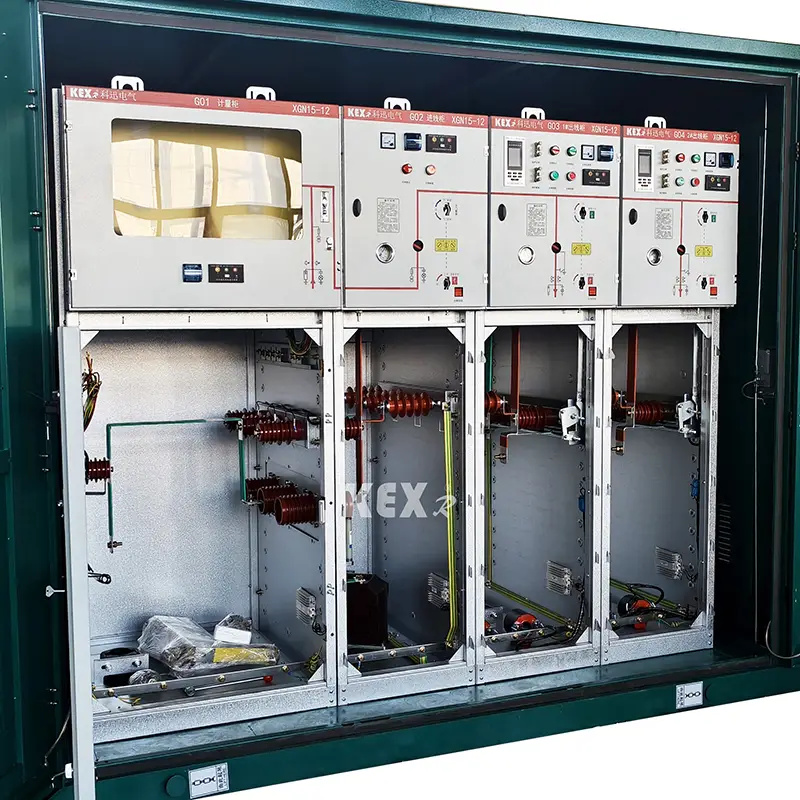

XGN15-12 ປະເພດ SF6 Ring Main Unit Cabinet ມີຄວາມຊ່ຽວຊານທີ່ຜະລິດໂດຍໂຮງງານຈີນ Kexun Electric Co., Ltd ແມ່ນເຫມາະສົມສໍາລັບລະບົບໄຟຟ້າ AC 50HZ ແລະ 12kV, ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນເຄືອຂ່າຍວົງແຫວນສາຍອຸດສາຫະກໍາແລະພົນລະເຮືອນແລະໂຄງການສະຖານີການສະຫນອງພະລັງງານ, ໂດຍສະເພາະໃນເຂດທີ່ຢູ່ອາໄສໃນຕົວເມືອງ, ສະຖານີຍ່ອຍຂະຫນາດນ້ອຍ, ສະຫນາມບິນອຸດສາຫະກໍາແລະການຂຸດຄົ້ນບໍ່ແຮ່, ໂຮງງານຜະລິດພະລັງງານລົມ, ໂຮງງານຜະລິດພະລັງງານລົມ, ໂຮງງານຜະລິດພະລັງງານລົມ. ສະໜາມກິລາ, ທາງລົດໄຟ, ອຸໂມງ ແລະບ່ອນອື່ນໆ.
ຮູບແບບ: XGN15-12
ຍີ່ຫໍ້: KEXR
ຮູບແບບ: XGN15-12
ຍີ່ຫໍ້: KEXR

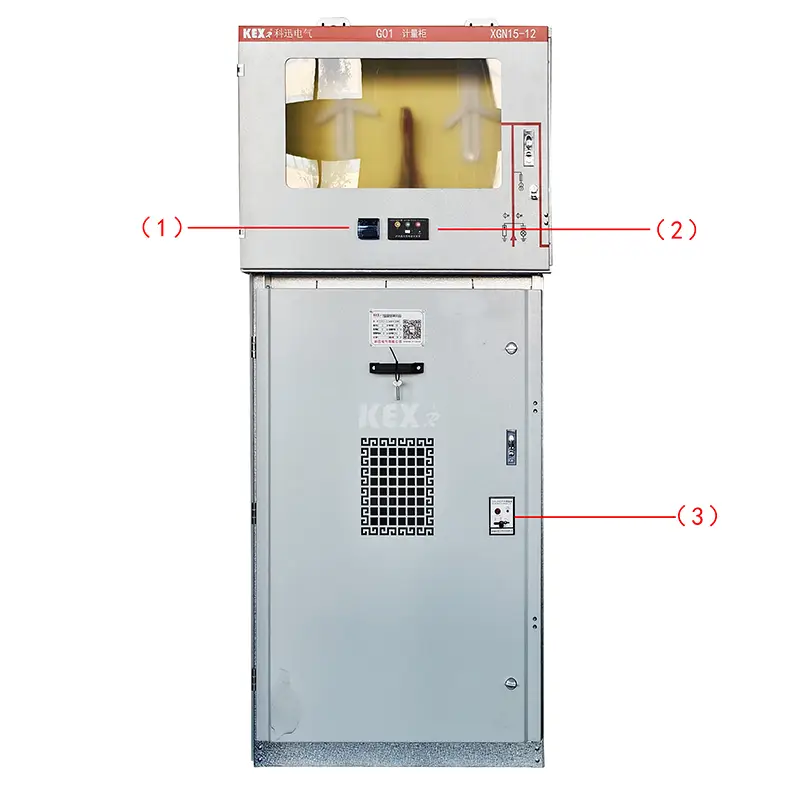

●ອົງປະກອບ

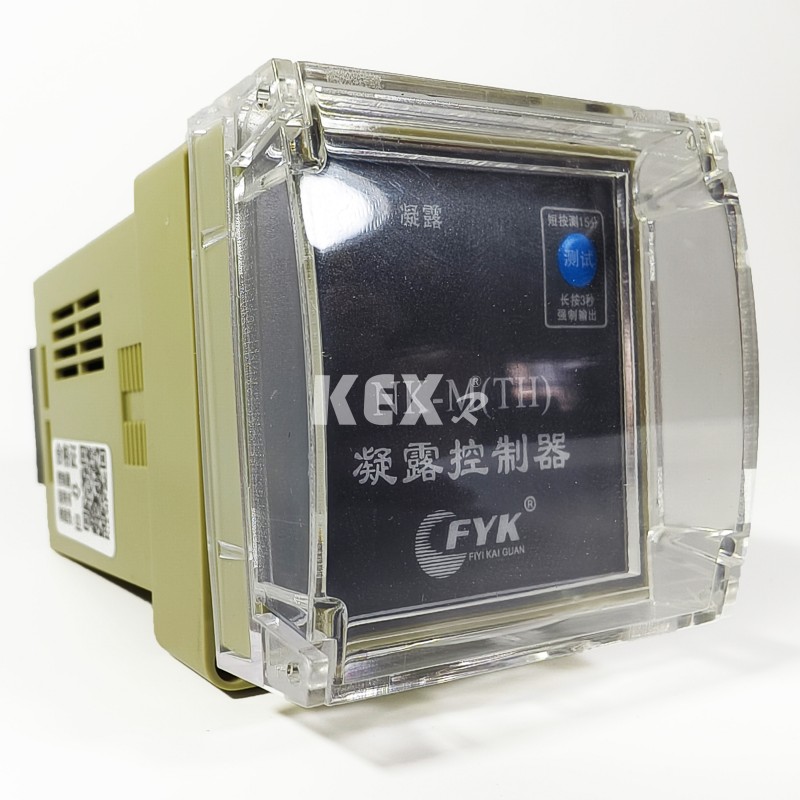

1. .ຕົວຄວບຄຸມການຂົ້ນ

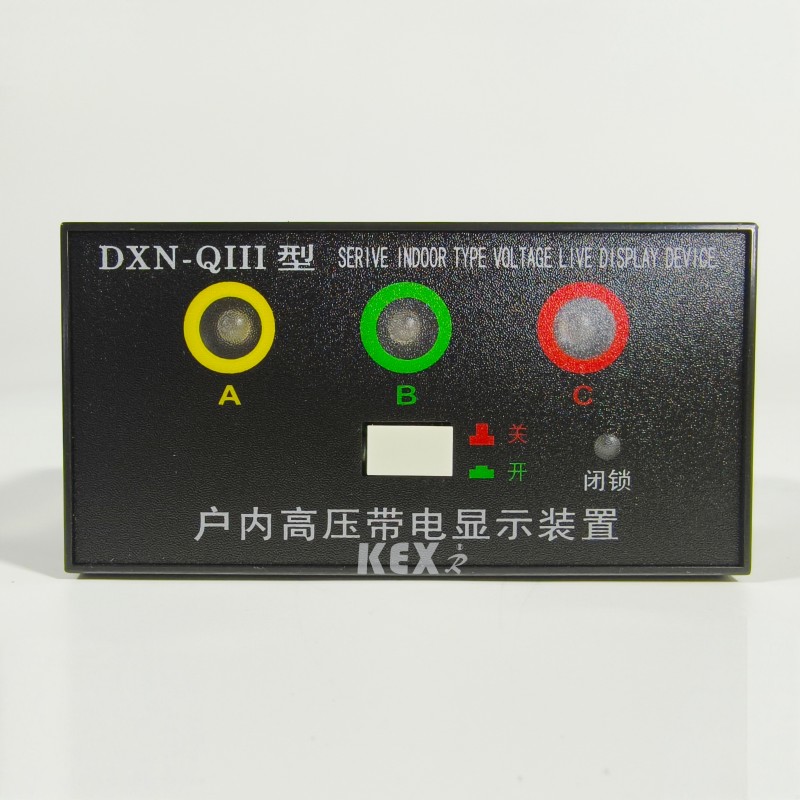

2.ສາກໄຟສະແດງຜົນ

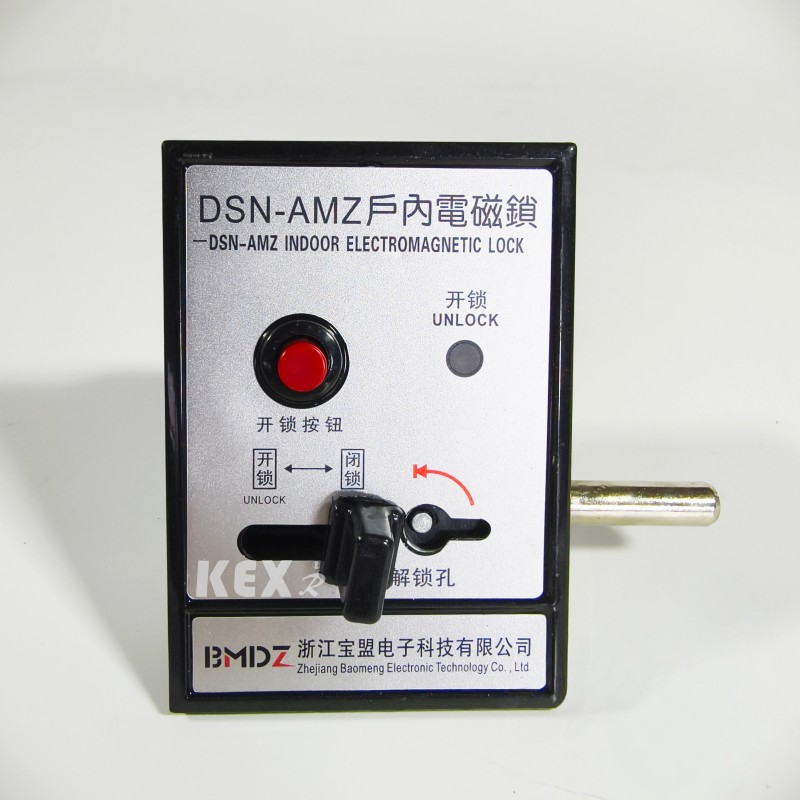

3.Indoor lock ແມ່ເຫຼັກໄຟຟ້າ

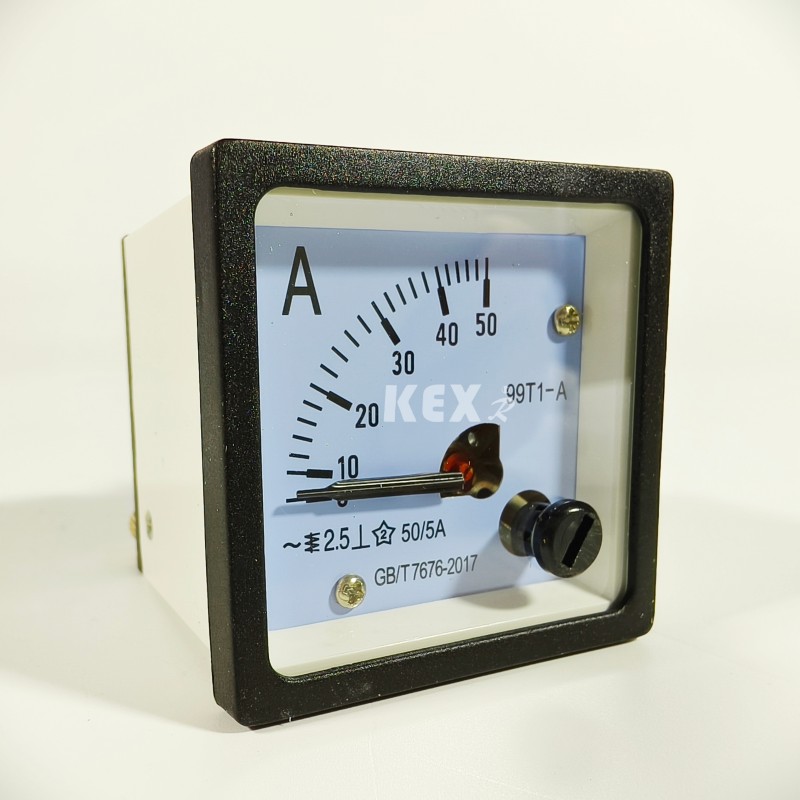

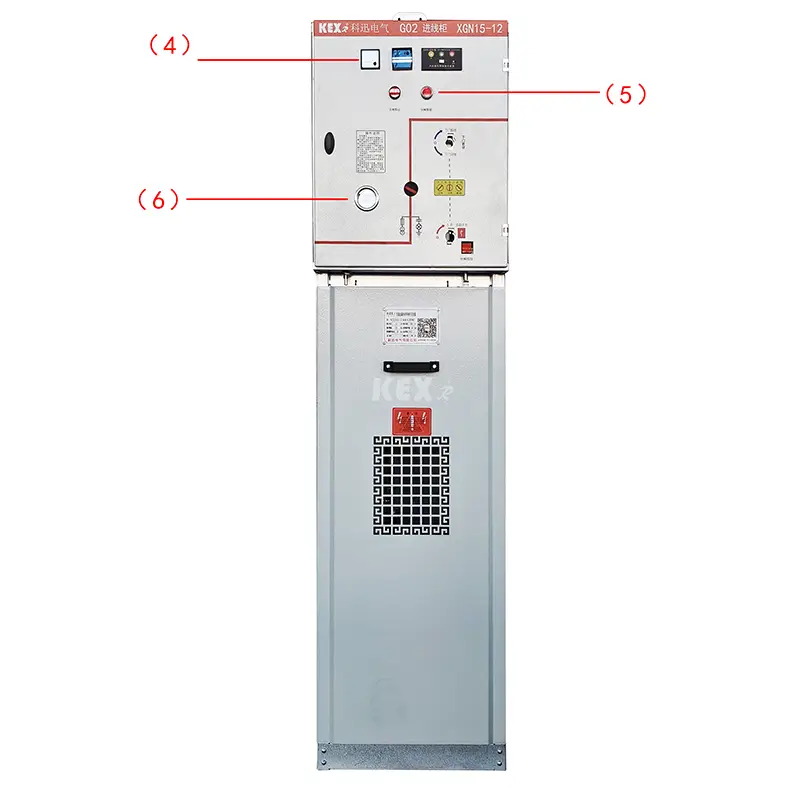

4. ແອມມິເຕີ

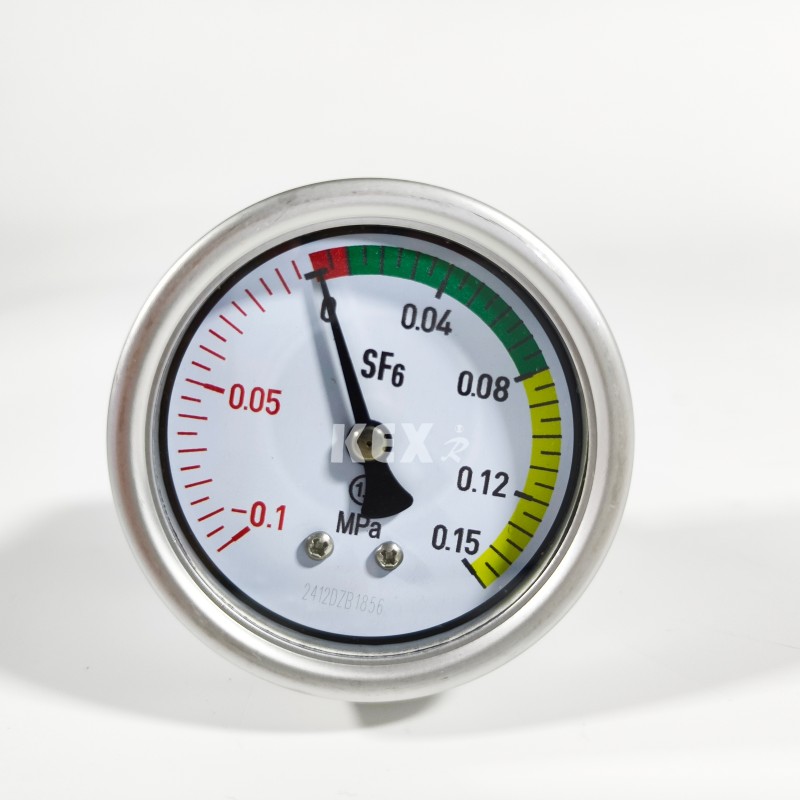

6.Barometer

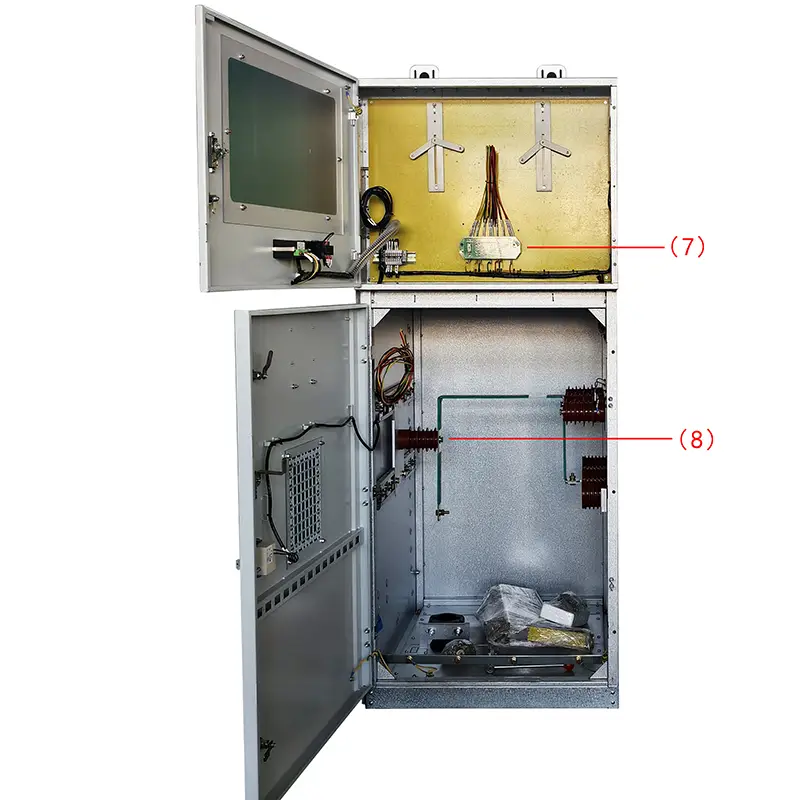

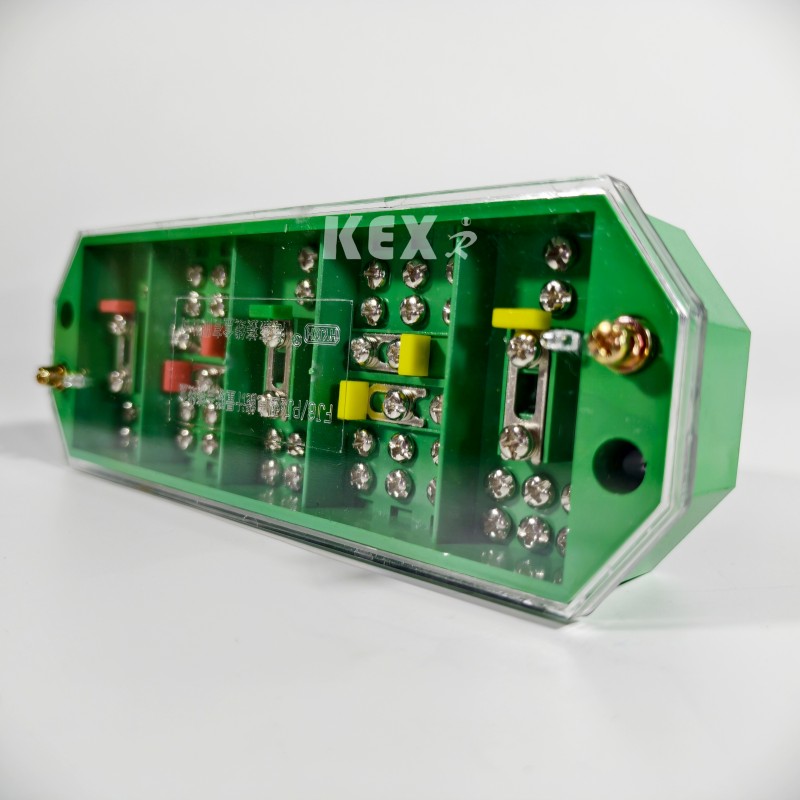

7. ສາຍເຊື່ອມຕໍ່ໄຟຟ້າ 3 ສາຍ ໄລຍະ 3

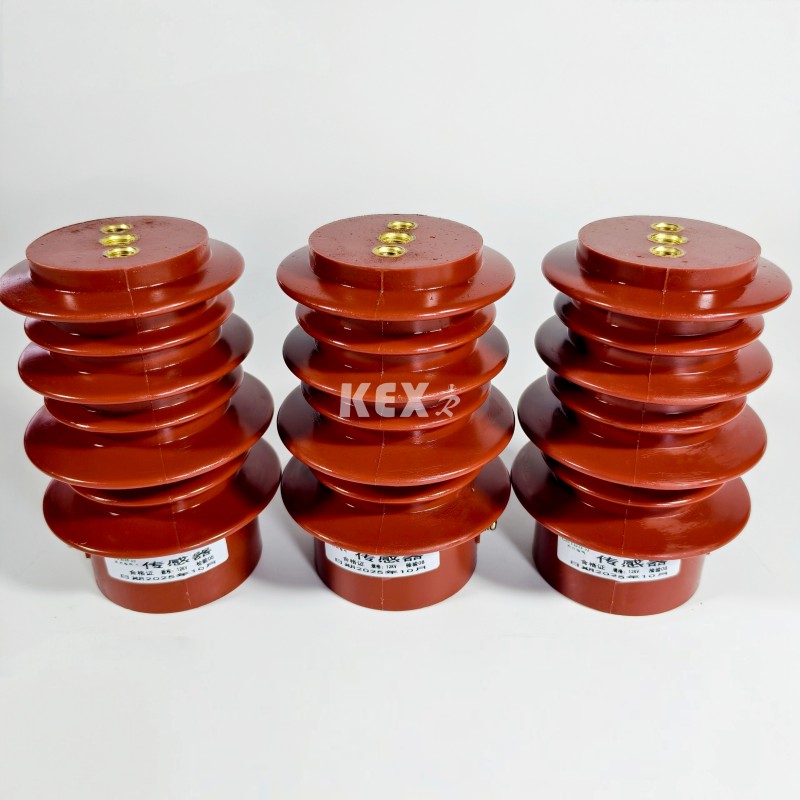

8.ເຄື່ອງສົ່ງສັນຍານ

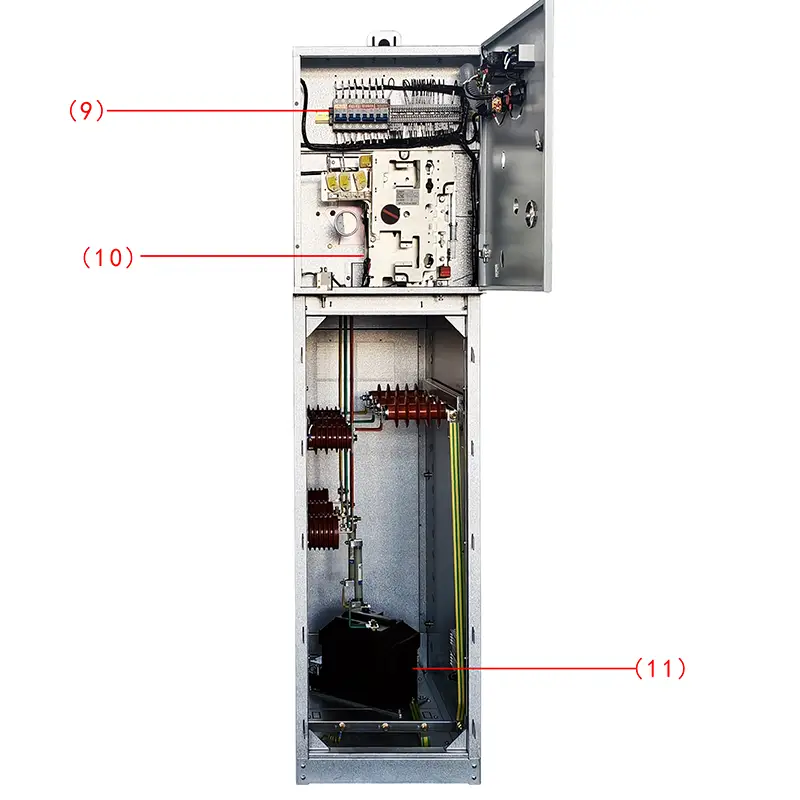

9. ມຄ

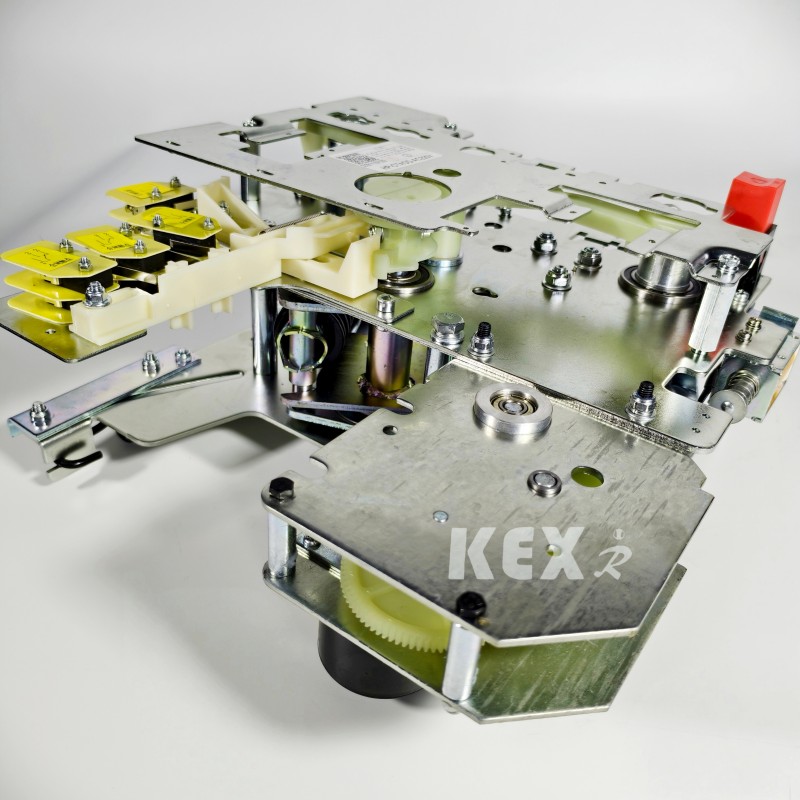

10. ກົນໄກການດໍາເນີນງານ
11.VT
● ເງື່ອນໄຂການນໍາໃຊ້
XGN15-12 type modular SF6 Ring Main Unit Cabinet is a new generation of compact and expandable metal enclosed switchgear with sulfur hexafluoride switch as the main switch and air insulation for the whole cabinet. ມັນມີຄຸນລັກສະນະຂອງໂຄງສ້າງທີ່ງ່າຍດາຍ, ການດໍາເນີນງານທີ່ມີຄວາມຍືດຫຍຸ່ນ, interlock ທີ່ເຊື່ອຖືໄດ້ແລະການຕິດຕັ້ງທີ່ສະດວກສະບາຍ, ແລະສາມາດສະຫນອງການແກ້ໄຂດ້ານວິຊາການທີ່ຫນ້າພໍໃຈສໍາລັບຄໍາຮ້ອງສະຫມັກຕ່າງໆແລະຄວາມຕ້ອງການຂອງຜູ້ໃຊ້ທີ່ແຕກຕ່າງກັນ. ມັນຮັບຮອງເອົາເທກໂນໂລຍີ sensing ແລະ relay ປ້ອງກັນຫລ້າສຸດ, ບວກກັບການປະຕິບັດດ້ານວິຊາການທີ່ກ້າວຫນ້າແລະໂຄງການປະກອບແສງສະຫວ່າງແລະມີຄວາມຍືດຫຍຸ່ນ, ເຊິ່ງສາມາດຕອບສະຫນອງຄວາມຕ້ອງການທີ່ມີການປ່ຽນແປງຂອງຕະຫຼາດຢ່າງສົມບູນ.
ສະວິດຫຼັກຂອງ XGN15-12 SF6 Ring Main Unit Cabinet ຮັບຮອງເອົາ FLN36 ແລະ FLN48 ຕາມລໍາດັບ, ສະຫຼັບການໂຫຼດ SF6 ແລະ ABB ຕົ້ນສະບັບ SFG, ແລະ ABB ຕົ້ນສະບັບ VD4/S, HD4/S circuit breakers ແລະເຄື່ອງຕັດວົງຈອນ VS1 ຍັງສາມາດຕິດຕັ້ງຕາມຄວາມຕ້ອງການຂອງຜູ້ໃຊ້.
● ສະພາບແວດລ້ອມການເຮັດວຽກ
◆ Altitude≤1000m
◆ອຸນຫະພູມສະພາບແວດລ້ອມ -25~40℃
◆ຄວາມຊຸ່ມຊື່ນສະເລ່ຍປະຈໍາວັນບໍ່ເກີນ 95%; ຄວາມຊຸ່ມຊື່ນສະເລ່ຍປະຈໍາເດືອນບໍ່ເກີນ 90%;
◆ຄວາມອາດສາມາດຂອງແຜ່ນດິນໄຫວ: 8 ອົງສາ;
◆ບໍ່ມີການສັ່ນສະເທືອນແລະຜົນກະທົບທີ່ຮຸນແຮງ, ແລະບ່ອນທີ່ມີໄຟໄຫມ້, ສານເຄມີ corrosion ແລະອັນຕະລາຍຈາກການລະເບີດ.
● ມາດຕະຖານ
XGN15-12 modular SF6 Ring Main Unit Cabinet ຕອບສະຫນອງມາດຕະຖານຂ້າງລຸ່ມນີ້
IEC298 ·IEC265 ·IECL29 ·IEC694 ·IEC420 ·IEC56 ·IEC529 ·IEC932 · GB3804 · GB3906 · GB11022
●ຕາຕະລາງພາລາມິເຕີດ້ານວິຊາການຂອງ XGN15-12 ປະເພດ modular SF6 Ring Main Cabinet
|
ລາຍການ |
|
ໜ່ວຍ |
ຂໍ້ມູນ |
|
ແຮງດັນທີ່ຈັດອັນດັບ |
|
KV |
12 |
|
ແຮງດັນຟ້າຜ່າໃຫ້ຄະແນນທົນທານຕໍ່ແຮງດັນ |
ສະລັບແລະດິນ |
KV |
75 |
|
ພັກຜ່ອນ |
KV |
85 |
|
|
ພະລັງງານ 1 ນາທີທົນທານຕໍ່ແຮງດັນ |
ສະລັບແລະດິນ |
KV |
42 |
|
ພັກຜ່ອນ |
KV |
48 |
|
|
ລະດັບຄວາມຖີ່ |
ລົດເມຫຼັກ |
Hz |
50 |
|
ລົດເມສາຂາ |
Hz |
60 |
|
|
ອັນດັບປັດຈຸບັນ |
ວົງຈອນຕົ້ນຕໍ |
A |
630 |
|
ວົງຈອນສາຍດິນ |
A |
630 |
|
|
ປະເມີນໄລຍະສັ້ນທົນທານຕໍ່ປະຈຸບັນ |
ກ |
20/3ວິ |
|
|
ລະດັບສູງສຸດທົນທານຕໍ່ປະຈຸບັນ |
ກ |
20/2 ວິ |
|
|
ໂອນປະຈຸບັນ |
A |
1700 |
|
|
ລະດັບ IP |
|
IP2X |
|
|
Load ປ່ຽນຊີວິດກົນຈັກ |
ເວລາ |
2000 |
|
|
ຊີ ວິດ ກົນ ຈັກ ສະ ຫຼັບ ດິນ |
ເວລາ |
2000 |
|
|
Load ຕູ້ສະຫຼັບ |
ກວ້າງ |
ມມ |
375,500,750 |
|
ຄວາມເລິກ |
ມມ |
917,940,980 |
|
|
ຄວາມສູງ |
ມມ |
1635,1885 |
|
|
ຫ້ອງແຮງດັນຕ່ໍາ |
ຄວາມສູງ |
ມມ |
350,450 |
|
ຕູ້ເບກເກີ |
ກວ້າງ |
ມມ |
750 |
|
ຄວາມເລິກ |
ມມ |
917,940,980 |
|
|
ຄວາມສູງ |
ມມ |
1885 |
|
●ໂຄງສ້າງຂອງ XGN15-12 type modular SF6 Ring Main Unit Cabinet
◆ຫ້ອງ Busbar: ສະຫຼັບການໂຫຼດ
ສະວິດໂຫຼດສາມສະຖານີແມ່ນຕິດຕັ້ງຢູ່ໃນຫ້ອງສະຫຼັບ. ເປືອກຂອງສະຫຼັບການໂຫຼດແມ່ນເຮັດດ້ວຍຢາງ epoxy ແລະເຕັມໄປດ້ວຍຊູນຟູຣິກ hexafluoride (SF6) ອາຍແກັສເປັນຂະຫນາດກາງ insulating, ແລະ S6F ສາມາດຕິດຕັ້ງໃນຫ້ອງສະຫຼັບຕາມຄວາມຕ້ອງການຂອງລູກຄ້າ. ເຄື່ອງວັດແທກຄວາມຫນາແຫນ້ນຂອງອາຍແກັສຫຼືເຄື່ອງວັດແທກຄວາມຫນາແຫນ້ນຂອງອາຍແກັສທີ່ມີການຕິດຕໍ່ປຸກ.
◆ຫ້ອງສາຍເຄເບີ້ນ: ກົນໄກປະຕິບັດງານ, ກົນໄກການຕິດກັນແລະຫ້ອງຄວບຄຸມແຮງດັນຕ່ໍາ.
ຕູ້ສະຫຼັບການໂຫຼດມີຫ້ອງສາຍໄຟທີ່ກວ້າງຂວາງ, ເຊິ່ງສ່ວນໃຫຍ່ແມ່ນໃຊ້ສໍາລັບການເຊື່ອມຕໍ່ສາຍເຄເບີນ, ດັ່ງນັ້ນສາຍສາຍດຽວຫຼືສາມແກນສາມາດເຊື່ອມຕໍ່ໄດ້ໂດຍຫົວສາຍເຄເບີນທີ່ບໍ່ປ້ອງກັນແບບງ່າຍດາຍ, ແລະໃນເວລາດຽວກັນ, ຕົວຈັບສາຍໄຟ, ຫມໍ້ແປງປະຈຸບັນ, ສະຫຼັບດິນຕ່ໍາແລະອົງປະກອບອື່ນໆສາມາດຕິດຕັ້ງໄດ້ໃນພື້ນທີ່ກວ້າງຂວາງ. ອີງຕາມການອອກແບບມາດຕະຖານ, ປະຕູ cupboard ມີປ່ອງຢ້ຽມສັງເກດການແລະອຸປະກອນ interlock ຄວາມປອດໄພ, ແລະແຜ່ນລຸ່ມຂອງຫ້ອງສາຍເຄເບີນແມ່ນອຸປະກອນການປົກຫຸ້ມຂອງ sealing ແລະ clamp ສາຍທີ່ມີກອບສະຫນັບສະຫນູນຂະຫນາດທີ່ເຫມາະສົມ. ແຜ່ນລຸ່ມແລະກອບປະຕູດ້ານຫນ້າຂອງຫ້ອງສາຍສາມາດຖອດອອກໄດ້ເພື່ອຄວາມສະດວກໃນການຕິດຕັ້ງສາຍ.
◆ກົນໄກການ kneading, ກົນໄກ interlocking ແລະຫ້ອງຄວບຄຸມຄວາມກົດດັນຕ່ໍາ
ຫ້ອງການແຮງດັນຕ່ໍາທີ່ມີ interlock ມີບົດບາດຂອງແຜງຄວບຄຸມໃນເວລາດຽວກັນ. ຫ້ອງການແຮງດັນຕ່ໍາໄດ້ຖືກຕິດຕັ້ງດ້ວຍກົນໄກການເຮັດວຽກຂອງພາກຮຽນ spring ທີ່ມີຕົວຊີ້ວັດຕໍາແຫນ່ງ, interlock ກົນຈັກແລະອຸປະກອນ, ແລະຍັງສາມາດຕິດຕັ້ງຕິດຕໍ່ພົວພັນຊ່ວຍ, tripping coil, ກົນໄກ tripping ສຸກເສີນ, ການສະແດງສົດ capacitive, lock ທີ່ສໍາຄັນແລະອຸປະກອນປະຕິບັດການໄຟຟ້າ. ໃນເວລາດຽວກັນ, ພື້ນທີ່ຢູ່ໃນຫ້ອງແຮງດັນຕ່ໍາຍັງສາມາດຕິດຕັ້ງວົງຈອນຄວບຄຸມ, ເຄື່ອງມືວັດແທກແລະ relay ປ້ອງກັນ. ຕູ້ກວ້າງ 750 ມມ ມີສອງຫ້ອງແຮງດັນຕໍ່າທີ່ຄືກັນ, ເຊິ່ງສາມາດຕິດຕັ້ງອຸປະກອນເສີມໄດ້ຫຼາຍຂຶ້ນ. ຕູ້ສະຫຼັບ XGN15 ທັງຫມົດສາມາດແບ່ງອອກເປັນສອງສ່ວນ, ສ່ວນເທິງຂອງຕູ້ປະກອບມີຫ້ອງລົດເມ, ສະຫຼັບການໂຫຼດ, ກົນໄກການດໍາເນີນງານແລະຫ້ອງທີ່ມີແຮງດັນຕ່ໍາ, ເຊິ່ງແຍກອອກຈາກຫ້ອງສາຍໄຟຕ່ໍາ. ດັ່ງນັ້ນ, ອຸປະກອນທີ່ຕິດຕັ້ງຢູ່ໃນຫນ່ວຍງານຊັ້ນເທິງສາມາດຖືກປັບປຸງແລະປະຕິຮູບຢ່າງປອດໄພແລະສະດວກ, ແລະຫນ່ວຍງານເທິງທັງຫມົດສາມາດປ່ຽນແທນໄດ້.
◆ຫ້ອງ Busbar
ຫ້ອງ busbar ແມ່ນຈັດຢູ່ໃນສ່ວນເທິງຂອງຕູ້. ໃນຫ້ອງລົດເມ, ລົດເມຕົ້ນຕໍແມ່ນເຊື່ອມຕໍ່ກັນແລະແລ່ນຜ່ານແຖວທັງຫມົດຂອງ switchgear.
●ອົງປະກອບພື້ນຖານຂອງ XGN15-12 type modular SF6 Ring Main Unit Cabinet
▶ FLN36 ປະເພດ SF6 ສະຫຼັບການໂຫຼດໄດ້ຖືກພັດທະນາແລະຜະລິດສໍາລັບບໍລິສັດໂດຍການນໍາສະເຫນີເຕັກໂນໂລຊີຕ່າງປະເທດແລະຕາມຄວາມຕ້ອງການຂອງລະບົບໄຟຟ້າພາຍໃນປະເທດ, ມັນມີສາມລັດເຮັດວຽກ: ປິດ, ເປີດແລະດິນ.
▶ການຕິດຕໍ່ແບບເຄື່ອນໄຫວແລະຄົງທີ່ຂອງສະຫວິດການໂຫຼດແມ່ນຖືກຈັດໃສ່ໃນແກະຢາງ epoxy ຫລໍ່ຕາຍທີ່ມີໂຄງສ້າງເສີມ, ອາຍແກັສ SF6 ຖືກນໍາໃຊ້ເປັນເຄື່ອງດັບເພີງ, ແລະຄວາມດັນອາກາດແມ່ນ 14bar. ແຕ່ລະສະຫຼັບການໂຫຼດໄດ້ຖືກປະທັບຕາແລະບໍ່ມີການບໍາລຸງຮັກສາ, ແລະ barometer ສາມາດເລືອກແຍກຕ່າງຫາກ. ວິທີການຕິດຕັ້ງຂອງສະຫວິດການໂຫຼດແມ່ນການຈັດວາງແຜ່ນເຫຼັກລະຫວ່າງຫ້ອງສາຍແລະຫ້ອງລົດເມ, ແລະຕິດຕັ້ງມັນຕາມແນວນອນເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການດ້ານຄວາມປອດໄພທີ່ເຂັ້ມງວດທີ່ສຸດສໍາລັບການດໍາເນີນງານແລະການບໍາລຸງຮັກສາ. ຖ້າ arcing ເກີດຂື້ນພາຍໃນ, ມີຈຸດອ່ອນຂອງໂຄງສ້າງຢູ່ດ້ານຫລັງຂອງແກະສະຫຼັບການໂຫຼດ, ເຊິ່ງຈະຖືກລ້າງອອກ, ແລະຫຼັງຈາກນັ້ນປ່ຽງການໄຫຼຂອງ arc ຢູ່ໃນຕູ້ຈະຖືກລ້າງອອກເພື່ອນໍາພາການໄຫຼວຽນຂອງອາກາດທີ່ເກີນຄວາມກົດດັນຢູ່ນອກຕູ້.
▶ສະວິດການໂຫຼດ SF6 ມີສອງກົນໄກການເຮັດວຽກ: ກົນໄກການດໍາເນີນງານພາກຮຽນ spring ດຽວ (K-type) ແລະກົນໄກການພາກຮຽນ spring ສອງ (A-type), ກົນໄກການໄຟຟ້າສາມາດຖືກເພີ່ມເຂົ້າໄປໃນສອງປະເພດຂອງກົນໄກປະຕິບັດງານຂ້າງເທິງເພື່ອຮັບຮູ້ການຄວບຄຸມໄຟຟ້າໄລຍະໄກ.
●ໂຄງການສໍາລັບການເລືອກ
□ ຮູບແບບຕົວຢ່າງ 1
|
ໝາຍເລກໂປຣແກຣມປະຖົມ |
D01 |
|
ແຖບລົດເມຫຼັກ TMY-3140×8) |
|
|
XGN15-12 ແຜນວາດລະບົບປະຖົມ |
|
|
ເພື່ອຕັ້ງຄ່າ |
ຕູ້ເຂົ້າ |
|
ໂຫຼດສະວິດ FLN36-12 |
1 |
|
ໂຫຼດສະວິດ FLRN36-12D |
|
|
ການສະແດງສົດ DXN-T |
1 |
|
Transformer ປັດຈຸບັນ LZBJ9-10 |
|
|
A Fuse XRNT |
|
|
ເຄື່ອງປ່ຽນແຮງດັນໄຟຟ້າ JDZ-10/0.1KV |
|
|
ຕົວຈັບ Surge HY5WS-17/50 |
3 |
|
Fuse XRNP-10/□A |
|
|
ເຄື່ອງມືວັດແທກ |
|
|
ໂໝດປ້ອງກັນ |
|
|
ຟັງຊັນຊ່ວຍ |
|
|
ຮູບແບບການເຮັດວຽກ |
ການດໍາເນີນງານຄູ່ມື |
|
ຕູ້ W×D×H(ມມ) |
375×1000×1635 |
◆ການຕັ້ງຄ່າມາດຕະຖານແລະລັກສະນະ
▶ ລົດເມ 630A
▶ສະວິດໂຫຼດ:FLN36-12D/T630-20
▶ສະຫຼັບການໂຫຼດສາມສະຖານີ (ປິດ, ແຍກ, ການຕັ້ງຫນ້າດິນ) ຫຼືສະຫຼັບສອງສະຖານີ (ປິດ, ແຍກ)
▶ ປ່ອງຢ້ຽມທີ່ມີສາຍຕາຖືກຕິດຕັ້ງຢູ່ໃນຕອນທ້າຍຂອງປຸ່ມສະວິດ.
▶ສະວິດຫຼັກ ແລະສະວິດສາຍດິນແມ່ນດໍາເນີນການໂດຍສອງຮູປະຕິບັດງານແຍກຕ່າງຫາກແລະເຊິ່ງກັນແລະກັນແມ່ນລັອກດ້ວຍຕົນເອງ.
▶ ການຊີ້ບອກຕຳແໜ່ງຂອງສະວິດການໂຫຼດ ແລະ ສະຫຼັບການລົງພື້ນ
▶ສະຫຼັບຮ່າງກາຍດ້ວຍຕົວຊີ້ບອກແຮງດັນໄຟຟ້າ
▶ເຄື່ອງວັດຄວາມດັນອາຍແກັສ SF6 ພ້ອມສາຍສົ່ງຄວາມໜາແໜ້ນ
▶ສະວິດສາຍດິນຕິດກັນກັບແຜງດ້ານໜ້າຂອງຫ້ອງສາຍ
◆ການຕັ້ງຄ່າທາງເລືອກແລະຄຸນສົມບັດ
▶ ສ່ວນຂະຫຍາຍລົດເມທີ່ສະຫງວນໄວ້
▶ ມໍເຕີສະຫຼັບການໂຫຼດ: AC220V/110V DC220V/110V/48V
▶ ວົງຈອນສັ້ນ ແລະ ຕົວຊີ້ວັດຄວາມຜິດຂອງສາຍດິນ
▶ ອຸປະກອນປ້ອງກັນຟ້າຜ່າ (ປະເພດການແຜ່ກະຈາຍ, ປະເພດພືດພະລັງງານ, ປະເພດການປ່ອຍ)
▶ການວັດແທກ CT ແລະເຄື່ອງວັດແທກ
▶ Voltage Transformer PT ສໍາລັບປະຕິບັດການສະຫນອງພະລັງງານ
▶ AC110V/220V ການປິດສາຍດິນສົດຂອງສາຍເຂົ້າ (ສະວິດສາຍດິນແລະປະຕູຕ່ໍາຂອງການປິດສາຍດິນໃນເວລາທີ່ສາຍຕ່ໍາແມ່ນສົດ)
▶ ຕິດຕໍ່ພົວພັນ: Main Switch 4NO+4NC Grounding Switch 2NO+2NC
□ ຮູບແບບຕົວຢ່າງ 2
|
ໝາຍເລກໂປຣແກຣມປະຖົມ |
D08 |
|
ແຖບລົດເມຫຼັກ TMY-3140×8) |
|
|
XGN15-12 ແຜນວາດລະບົບປະຖົມ |
|
|
ເພື່ອຕັ້ງຄ່າ |
ຕູ້ເກັບມ້ຽນ |
|
ໂຫຼດສະວິດ FLN36-12 |
|
|
ໂຫຼດສະວິດ FLRN36-12D |
1 |
|
ສະແດງ DXN-T |
1 |
|
Transformer ປັດຈຸບັນ LZBJ9-10 |
|
|
A Fuse XRNT |
3*XRNTI(A |
|
ເຄື່ອງປ່ຽນແຮງດັນໄຟຟ້າ JDZ-10/0.1KV |
|
|
ຕົວຈັບ Surge HY5WS-17/50 |
|
|
Fuse XRNP-10/□A |
|
|
ເຄື່ອງມືວັດແທກ |
|
|
ໂໝດປ້ອງກັນ |
|
|
ຟັງຊັນຊ່ວຍ |
|
|
ຮູບແບບການເຮັດວຽກ |
ການດໍາເນີນງານຄູ່ມື |
|
ຕູ້ W×D×H(ມມ) |
375×1000×1635 |
◆ການຕັ້ງຄ່າມາດຕະຖານແລະຄຸນລັກສະນະ·
▶ 630A busbar ຫຼັກ
▶ສະວິດໂຫຼດ:FLN36-12D/T100-50
▶ສະຫຼັບການໂຫຼດສາມສະຖານີ (ປິດ, ແຍກແລະການຕໍ່ຫນ້າດິນ)
▶ສະຫຼັບການໂຫຼດສາມສະຖານີ, ຫົວຟິວແລະສະຫຼັບດິນປາຍຟິວ
▶ສໍາລັບການເຊື່ອມຕໍ່ກົນຈັກ
▶ຕົວຊີ້ບອກການເດີນທາງຂອງຟິວແລະການສົ່ງສັນຍານທາງໄກ
▶ມີການຕິດຕັ້ງປ່ອງຢ້ຽມທີ່ມີສາຍຕາຢູ່ປາຍການໃຊ້ງານຂອງສະວິດ.
▶ສະວິດຫຼັກ ແລະສະວິດສາຍດິນແມ່ນດໍາເນີນການໂດຍສອງຮູປະຕິບັດງານແຍກຕ່າງຫາກແລະເຊິ່ງກັນແລະກັນແມ່ນລັອກດ້ວຍຕົນເອງ.
▶ ການຊີ້ບອກຕຳແໜ່ງຂອງສະວິດການໂຫຼດ ແລະ ສະຫຼັບການລົງພື້ນ
▶ສະຫຼັບຮ່າງກາຍດ້ວຍຕົວຊີ້ບອກແຮງດັນໄຟຟ້າ
▶ເຄື່ອງວັດຄວາມດັນອາຍແກັສ SF6 ພ້ອມສາຍສົ່ງຄວາມໜາແໜ້ນ
▶ສະວິດສາຍດິນຕິດກັນກັບແຜງດ້ານໜ້າຂອງຫ້ອງສາຍ
◆ການຕັ້ງຄ່າທາງເລືອກແລະຄຸນສົມບັດ
▶ ສ່ວນຂະຫຍາຍລົດເມທີ່ສະຫງວນໄວ້
▶ ມໍເຕີສະຫຼັບການໂຫຼດ: AC220V/110V DC220V/110V/48V
▶ ຕົວຊີ້ວັດຄວາມຜິດພາດສັ້ນແລະພື້ນຖານ
▶ການວັດແທກ CT ແລະເຄື່ອງວັດແທກ
▶ ການສູນເສຍແຮງດັນໄຟຟ້າ AC220V
▶ ເຄື່ອງຕັດຕໍ່ກະແສໄຟຟ້າເກີນ: GL25/5
▶ ຕິດຕໍ່ພົວພັນຊ່ວຍ: ສະວິດຫຼັກ 4NO+4NC ສະຫຼັບດິນ 2NO+NC
▶ ກະແສໄຟຟ້າ: AC220V/110V DC220V/110V/48V
▶ ຟິວຟິວ (ສັນຍານຜິດ): 1NO
▶ ເຄື່ອງວັດແທກຄວາມກົດດັນທີ່ມີສັນຍານ: 1NO
□ ຮູບແບບຕົວຢ່າງ 3
ໂປຣແກຣມປະຖົມເລກ D07
|
ແຖບລົດເມຫຼັກ TMY-3(40×8) |
|
||
|
XGN5-12 ແຜນວາດລະບົບປະຖົມ |
|
K |
|
|
|
|||
|
ເພື່ອຕັ້ງຄ່າ |
ຕູ້ວັດແທກ |
||
|
ໂຫຼດສະວິດ FLN36-12 |
|
||
|
ໂຫຼດສະວິດ FLRN36-12D |
|
||
|
ສະແດງ DXN-T |
1 |
||
|
Transformer ປັດຈຸບັນ LZBJ9-10 |
2 |
||
|
Fuse XRNT□A |
|
||
|
ເຄື່ອງປ່ຽນແຮງດັນໄຟຟ້າ JDZ-10/0.1KkV |
2 |
||
|
ຕົວຈັບ Surge HY5WS-17/50 |
|
||
|
Fuse XRNP-10/□A |
3 |
||
|
ເຄື່ອງມືວັດແທກ |
|
||
|
式 ໂໝດປ້ອງກັນ |
|
||
|
ຫນ້າທີ່ຊ່ວຍ |
|
||
|
ຮູບແບບການເຮັດວຽກ |
|
||
|
ຕູ້ W×D×H(ມມ) |
750×1000×1635 |
||
◆ການຕັ້ງຄ່າມາດຕະຖານແລະລັກສະນະ
▶ ໝໍ້ແປງໄຟຟ້າປະຈຸບັນ LZZBJ9 ສອງໜ່ວຍ
▶ ໝໍ້ແປງໄຟ JDZ ສອງໜ່ວຍ
▶ປົກປ້ອງຟິວ PT
▶ Interlocking ຂອງແຜງດ້ານຫນ້າຂອງຫ້ອງສາຍ
◆ການຕັ້ງຄ່າທາງເລືອກແລະຄຸນສົມບັດ
▶ Avoltmeter ກັບ Switch
▶ ເຄື່ອງວັດແທກເຄື່ອງວັດແທກມີສະວິດ
▶ 3 CT ,3 PT
▶ຕົວຊີ້ວັດແຮງດັນໄຟຟ້າທີ່ຊີ້ບອກຕູ້ Switchgear ສົດ
▶ ວັດແທກຊົ່ວໂມງ
▶ ການຄວບຄຸມທາງລົບ
