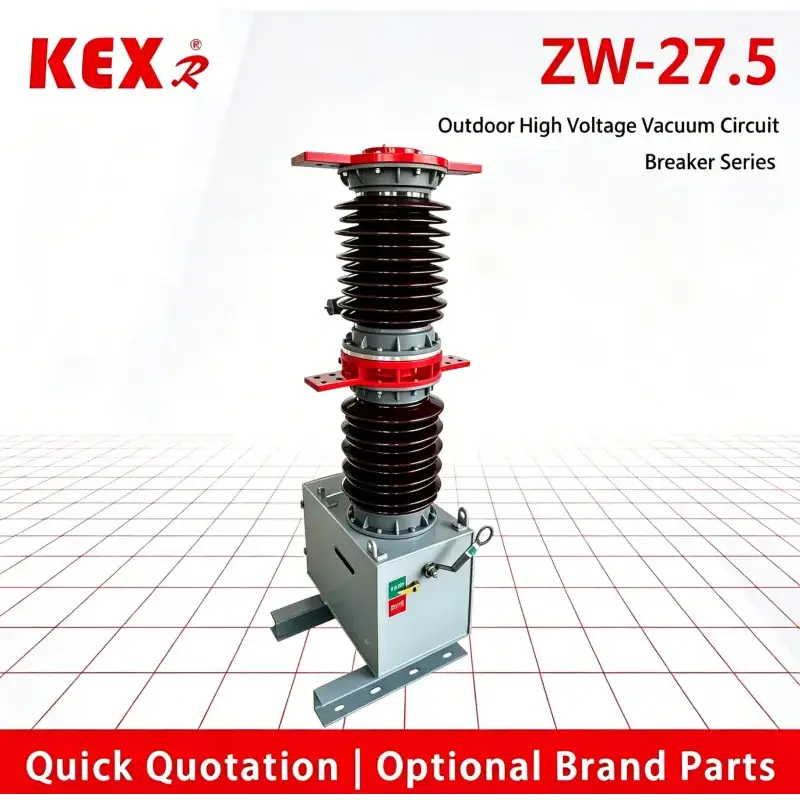

ແຮງດັນສູງກາງແຈ້ງ Vcb
ZW7-27.5 ປະເພດ vcb ແຮງດັນສູງກາງແຈ້ງທີ່ຜະລິດໂດຍໂຮງງານຈີນ Kexun Electric ປະກອບດ້ວຍກົນໄກພາກຮຽນ spring ອອກແບບເປັນເອກະລັກແລະຕົວຄວບຄຸມອັດສະລິຍະທີ່ເຊື່ອຖືໄດ້ສູງ. ອຸປະກອນສ່ວນໃຫຍ່ແມ່ນໃຊ້ໃນຕາຂ່າຍໄຟຟ້າແຮງດັນກາງ, ເຊິ່ງໃຊ້ສໍາລັບການແບ່ງແລະສົມທົບການໂຫຼດ, ກະແສໄຟຟ້າເກີນແລະວົງຈອນສັ້ນ, ແລະມີການປິດອັດຕະໂນມັດສໍາລັບ 0 ~ 3 ເທື່ອ.
ຄຸນສົມບັດຂອງຜະລິດຕະພັນ
ຄວາມຫນ້າເຊື່ອຖືສູງທີ່ສຸດ
ບໍ່ມີການບຳລຸງຮັກສາຢ່າງສົມບູນຕະຫຼອດຊີວິດ.
ຊີວິດກົນຈັກສູງແລະຊີວິດໄຟຟ້າ.
ຂະຫນາດນ້ອຍ, ນ້ໍາຫນັກເບົາແລະການຕິດຕັ້ງງ່າຍ
ດ້ວຍການປົກປ້ອງ relay ມາດຕະຖານແລະຟັງຊັນການປິດອັດຕະໂນມັດໄວ.
ການນໍາໃຊ້ເງື່ອນໄຂຂອງ ZW7-27.5 ປະເພດ Outdoor ແຮງດັນສູງ vcb
¨ ອຸນຫະພູມ: -30℃～60℃
¨ ລະດັບຄວາມສູງ: ໜ້ອຍກວ່າ 2000m
¨ ຄວາມໄວລົມ: ≤34m/s;
¨ ລະດັບມົນລະພິດ: Ⅳ级；
¨ ອຸນຫະພູມການເກັບຮັກສາ: -40℃～85℃.

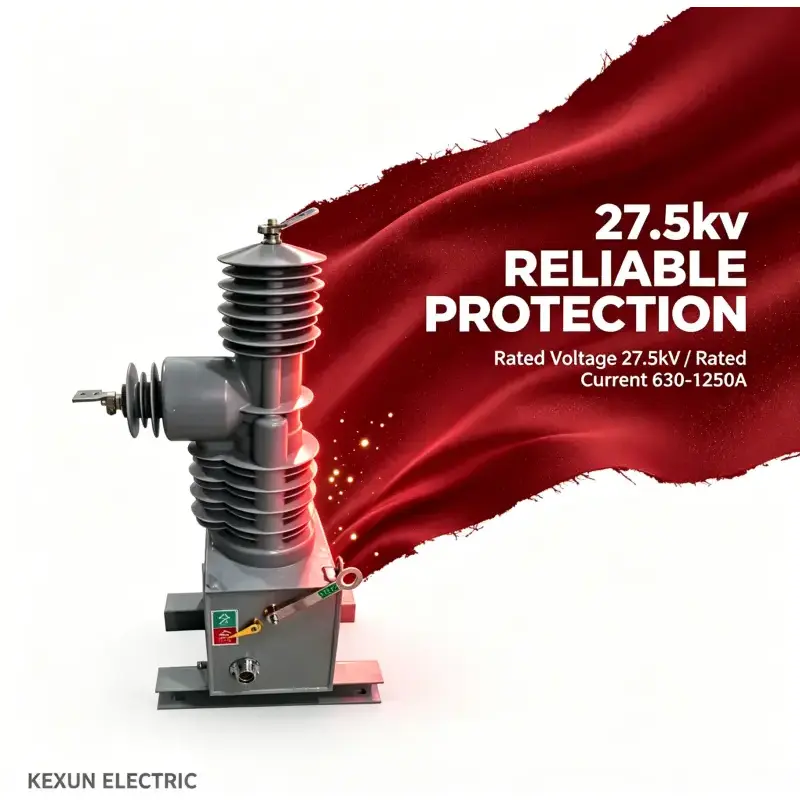

ຕົວກໍານົດການດ້ານວິຊາການຕົ້ນຕໍຂອງ vcb
|
ບໍ່ |
ລາຍການ |
ໜ່ວຍ |
ຂໍ້ມູນ |
|
1 |
ແຮງດັນທີ່ຈັດອັນດັບ |
kV |
27.5 |
|
2 |
ອັນດັບປັດຈຸບັນ |
A |
630/1250 |
|
3 |
ລະດັບຄວາມຖີ່ |
Hz |
50/60 |
|
4 |

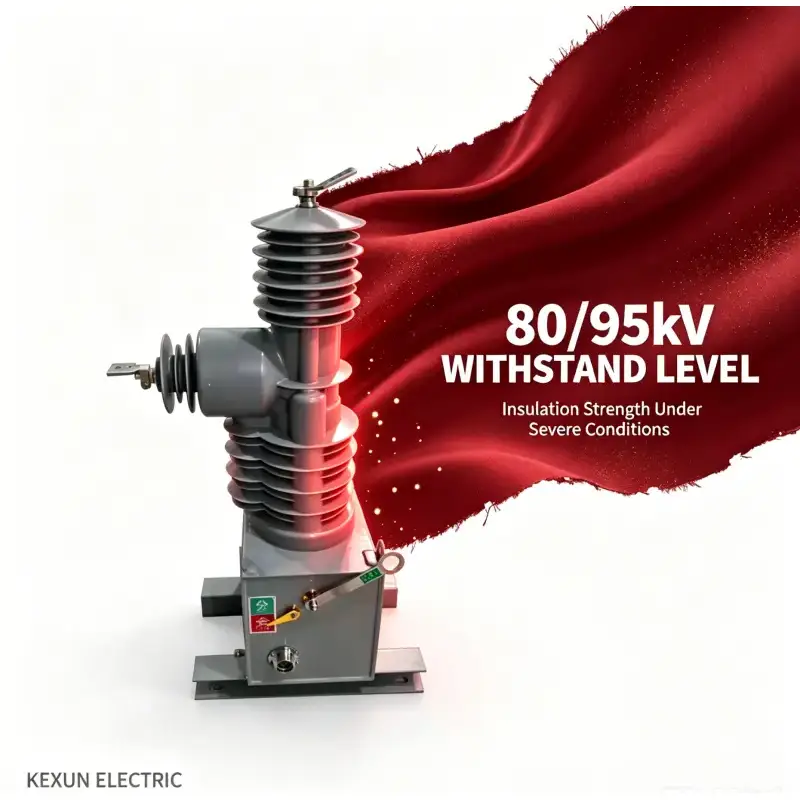

ຄວາມຖີ່ເຮັດວຽກທົນທານຕໍ່ແຮງດັນ 1 ນາທີ |
kV |
80/95 |
|
5 |
ແຮງດັນຟ້າຜ່າທົນແຮງດັນ (ສູງສຸດ) |
kV |
185 |
|
6 |

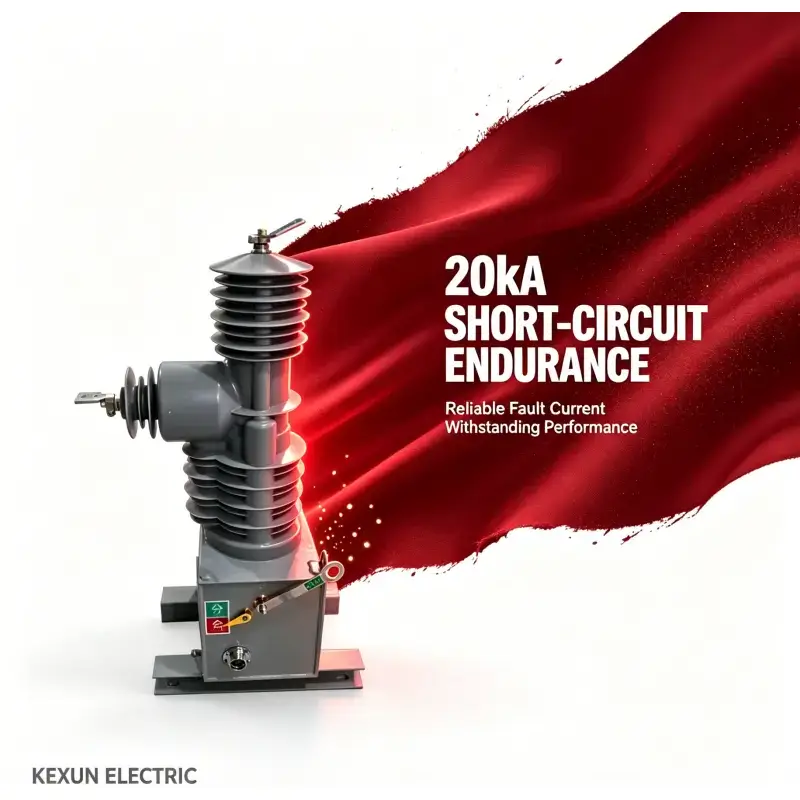

ປະເມີນຄ່າກະແສຕັດວົງຈອນສັ້ນ |
kA |
20/25/31.5 |
|
7 |
ລະດັບກະແສໄຟຟ້າປິດວົງຈອນສັ້ນ (ສູງສຸດ) |
kA |
80 |
|
8 |
ລະດັບສູງສຸດທົນທານຕໍ່ປະຈຸບັນ |
kA |
80 |
|
9 |
4S ໄລຍະສັ້ນທົນທານຕໍ່ກະແສ |
kA |
31.5 |
|
10 |
ວົງການການດໍາເນີນງານໃຫ້ຄະແນນ |
|
O-0.3ວິ-CO-180s-CO-180s-CO-60s |
|
11 |
ປະເມີນເວລາຕັດກະແສໄຟຟ້າສັ້ນ |
ເວລາ |
30 |
|
12 |
ຊີວິດກົນຈັກ |
ເວລາ |
20000 |
|
13 |
ຄວບຄຸມແຮງດັນ |
V |
DC220 |
|
14 |
ວົງຈອນທີສອງ ແຮງດັນຄວາມຖີ່ເຮັດວຽກ 1 ນາທີ |
KV |
2 |
ຕົວກໍານົດການກົນຈັກຕົ້ນຕໍຂອງ breaker
|
ເລກ |
ລາຍການ |
ໜ່ວຍ |
ຂໍ້ມູນ |
|
1 |
ໄລຍະທາງຕິດຕໍ່ |
ມມ |
18±1 |
|
2 |
ຕິດຕໍ່ overtravel |
ມມ |
4±0.5 |
|
3 |
ຄວາມໄວເປີດ |
m/s |
1.4-1.8 |
|
4 |
ຄວາມໄວປິດ |
m/s |
0.8-1.2 |
|
5 |
ຕິດຕໍ່ປິດເວລາ bounce |
ms |
≤5 |
|
6 |
ໄລຍະທາງກັບໄລຍະໄລຍະ |
ມມ |
560±2 |
|
7 |
ໄລຍະເວລາທີ່ແຕກຕ່າງກັນຂອງການເປີດແລະປິດສາມໄລຍະ |
ms |
≤3 |
|
8 |
ຄວາມຕ້ານທານຂອງແຕ່ລະໄລຍະ conductive loop |
μΩ |
120 |
|
9 |
ເວລາປິດ |
ms |
25–45 |
|
10 |
ເວລາເປີດ |
ms |
20–45 |
|
11 |
ນ້ຳໜັກ |
ກກ |
100 |
ໂຄງສ້າງແລະຫຼັກການການເຮັດວຽກຂອງ breaker ວົງຈອນ

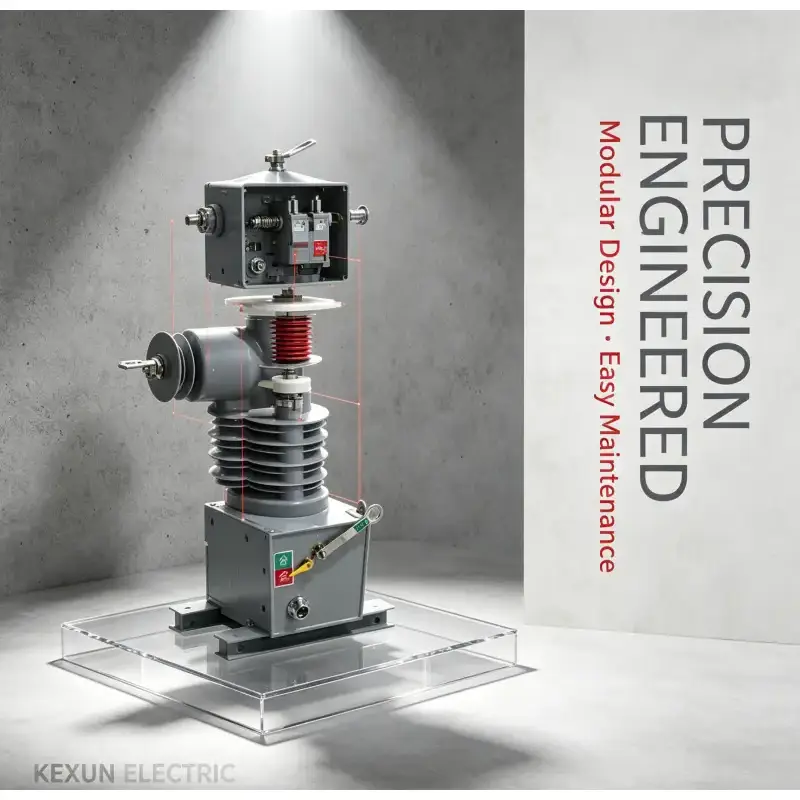

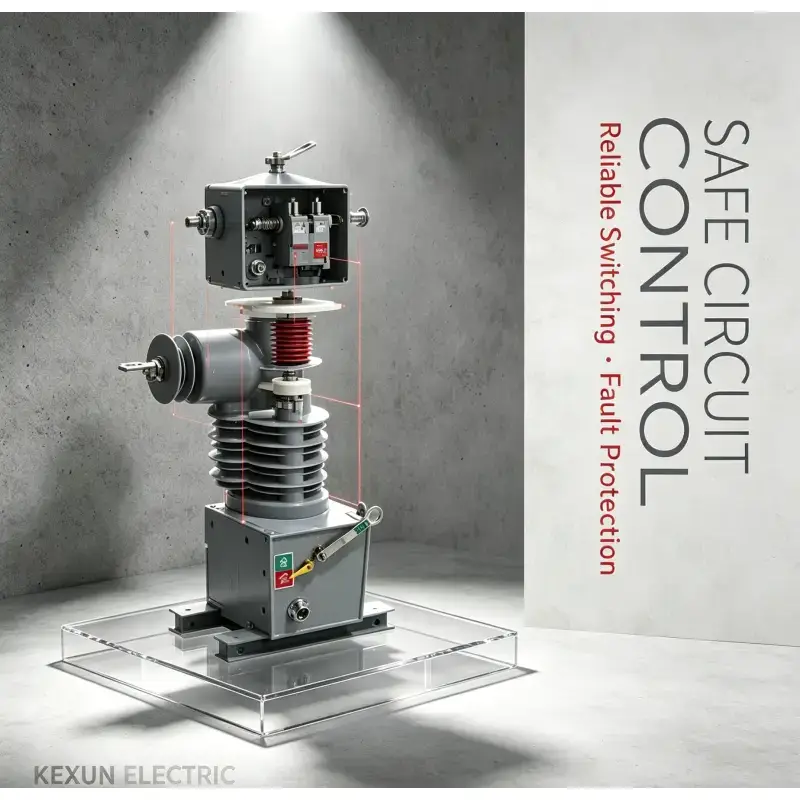

ZW7-27.5 ແຮງດັນສູງກາງແຈ້ງ vcb ສ່ວນໃຫຍ່ແມ່ນປະກອບດ້ວຍເສົາທີ່ຜະນຶກເຂົ້າກັນ, ຫມໍ້ແປງປະຈຸບັນ, ກົນໄກການເຮັດວຽກຂອງພາກຮຽນ spring ແລະກ່ອງ. ປະເພດຂອງ breaker ວົງຈອນນີ້ແມ່ນ miniaturized. ໃນເວລາດຽວກັນ, ມັນໄດ້ຖືກຕິດຕັ້ງດ້ວຍອຸປະກອນປ່ອຍເບກສຸກເສີນຄູ່ມື. ຫມໍ້ແປງປະຈຸບັນສາມາດເລືອກໄດ້ຕາມຄວາມຕ້ອງການຂອງຜູ້ໃຊ້.
ການຄວບຄຸມຂອງ ZW7-27.5 ແຮງດັນສູງກາງແຈ້ງ vcb ແມ່ນສໍາເລັດໂດຍຫນ່ວຍຄວບຄຸມອັດສະລິຍະ. ການດໍາເນີນງານເປີດປິດຂອງສະຫຼັບສາມາດໄດ້ຮັບການຮັບຮູ້ໃນທ້ອງຖິ່ນ, ແລະມັນຍັງສາມາດດໍາເນີນການຫ່າງໄກສອກຫຼີກໂດຍຜ່ານການໂຕ້ຕອບການສື່ສານ. ຂໍ້ມູນອື່ນໆຂອງເຄື່ອງຕັດວົງຈອນຍັງສາມາດຖືກສົ່ງໄປຫາສູນຄວບຄຸມ, ແລະຊ່ອງທາງການສື່ສານສາມາດເປັນສາຍເຄເບີ້ນ, ເສັ້ນໄຍແກ້ວນໍາແສງ, GPRS/CDMA, GSM, ແລະອື່ນໆ.ການຄວບຄຸມຂອງ ZW7-27.5 ແຮງດັນສູງກາງແຈ້ງ vcb ແມ່ນສໍາເລັດໂດຍຫນ່ວຍຄວບຄຸມອັດສະລິຍະ. ການດໍາເນີນງານເປີດປິດຂອງສະຫຼັບສາມາດໄດ້ຮັບການຮັບຮູ້ໃນທ້ອງຖິ່ນ, ແລະມັນຍັງສາມາດດໍາເນີນການຫ່າງໄກສອກຫຼີກໂດຍຜ່ານການໂຕ້ຕອບການສື່ສານ. ຂໍ້ມູນອື່ນໆຂອງເຄື່ອງຕັດວົງຈອນຍັງສາມາດຖືກສົ່ງໄປຫາສູນຄວບຄຸມ, ແລະຊ່ອງທາງການສື່ສານສາມາດເປັນສາຍເຄເບີ້ນ, ເສັ້ນໄຍແສງ, GPRS / CDMA, GSM, ແລະອື່ນໆ.
ຫນ່ວຍຄວບຄຸມອັດສະລິຍະໄດ້ຖືກຕິດຕັ້ງຢູ່ໃກ້ກັບ breaker ວົງຈອນແລະເຊື່ອມຕໍ່ກັບ breaker ວົງຈອນໂດຍຜ່ານສາຍຄວບຄຸມ. ການສະຫນອງພະລັງງານຂອງຫນ່ວຍຄວບຄຸມອັດສະລິຍະແບ່ງອອກເປັນການສະຫນອງພະລັງງານຕົ້ນຕໍແລະການສະຫນອງພະລັງງານ standby. ການສະຫນອງພະລັງງານຕົ້ນຕໍແມ່ນ AC ຫຼື DC 220V, ເຊິ່ງໄດ້ຮັບໂດຍສາຍແຮງດັນສູງຜ່ານ PT. ການສະຫນອງພະລັງງານສໍາຮອງແມ່ນສະຫນອງໃຫ້ໂດຍຫມໍ້ໄຟ (ຕິດຕັ້ງຢູ່ໃນກ່ອງຫນ່ວຍຄວບຄຸມອັດສະລິຍະ). ໃນເວລາທີ່ເຮັດວຽກປົກກະຕິ, ການສະຫນອງພະລັງງານຕົ້ນຕໍຈະຄິດຄ່າການສະຫນອງພະລັງງານສໍາຮອງ; ໃນເວລາທີ່ການສະຫນອງພະລັງງານຕົ້ນຕໍສູນເສຍ, ການສະຫນອງພະລັງງານສໍາຮອງຍັງສາມາດສໍາເລັດການຄວບຄຸມຂອງ breaker ວົງຈອນແລະການດໍາເນີນງານອື່ນໆໃນຫນ່ວຍຄວບຄຸມ. ການສະຫນອງພະລັງງານສໍາຮອງ (ເມື່ອໂຫຼດເຕັມ) ສາມາດເຮັດໃຫ້ເຄື່ອງທັງຫມົດເຮັດວຽກບໍ່ຫນ້ອຍກວ່າ 48 ຊົ່ວໂມງ.
ກົນໄກການເຮັດວຽກຂອງເຄື່ອງຕັດວົງຈອນແມ່ນຕິດຕັ້ງດ້ວຍມືຈັບສະຫຼັບປິດສຸກເສີນດ້ວຍມືສໍາລັບການດໍາເນີນງານການປິດເປີດສຸກເສີນເມື່ອລະບົບຄວບຄຸມຫຼືການສະຫນອງພະລັງງານລົ້ມເຫລວ.
2.1 ຫຼັກການເຮັດວຽກ ແລະຂະບວນການຂອງຕົວຕັດວົງຈອນ
2.1.1 ຫຼັກການດັບໄຟ Arc:
ZW37-27.5 ແຮງດັນສູງກາງແຈ້ງ vcb ຮັບຮອງເອົາເຄື່ອງລົບກວນສູນຍາກາດ, ໂດຍມີສູນຍາກາດເປັນເຄື່ອງດັບເພີງ ແລະ insulating medium, ເຊິ່ງມີລະດັບສູນຍາກາດສູງທີ່ສຸດ. ເມື່ອການຕິດຕໍ່ເຄື່ອນທີ່ແລະຄົງທີ່ຖືກປິດດ້ວຍໄຟຟ້າພາຍໃຕ້ການດໍາເນີນການຂອງກົນໄກການເຮັດວຽກ, arc ສູນຍາກາດຈະຖືກສ້າງຂຶ້ນລະຫວ່າງການຕິດຕໍ່. ໃນຂະນະດຽວກັນ, ເນື່ອງຈາກໂຄງສ້າງພິເສດຂອງການຕິດຕໍ່, ພາກສະຫນາມແມ່ເຫຼັກຕາມລວງຍາວທີ່ເຫມາະສົມຍັງຈະຖືກສ້າງຂຶ້ນໃນຊ່ອງຫວ່າງລະຫວ່າງການຕິດຕໍ່, ເຊິ່ງຈະສົ່ງເສີມການ arc ສູນຍາກາດຍັງຄົງກະຈາຍ, ແລະເຮັດໃຫ້ການ arc ກະຈາຍເທົ່າທຽມກັນໃນຫນ້າດິນຕິດຕໍ່ການເຜົາໄຫມ້, ເພື່ອຮັກສາແຮງດັນ arc ຕ່ໍາ. ໃນເວລາທີ່ກະແສທໍາມະຊາດຂ້າມສູນ, ion ຕົກຄ້າງ, ເອເລັກໂຕຣນິກແລະ vapor ໂລຫະສາມາດຖືກລວມເຂົ້າກັນຫຼື condensed ເທິງຫນ້າຕິດຕໍ່ແລະໄສ້ພາຍໃນ microsecond ຄໍາສັ່ງຂອງທີ່ໃຊ້ເວລາ. ເນື່ອງຈາກວ່າສະຫນາມແມ່ເຫຼັກຕາມລວງຍາວຖືກນໍາໃຊ້ເພື່ອຄວບຄຸມ arc ສູນຍາກາດ, breaker ວົງຈອນສູນຍາກາດມີຄວາມສາມາດທີ່ເຂັ້ມແຂງແລະຫມັ້ນຄົງທີ່ຈະທໍາລາຍກະແສ.
2.1.2 ບ່ອນເກັບຂໍ້ມູນ:
ພະລັງງານເປີດແລະປິດຂອງ ZW7-27.5 ແຮງດັນສູງກາງແຈ້ງ vcb ຖືກເກັບຮັກສາໄວ້ໃນປະສິດທິພາບສູງແລະຕິດຕັ້ງຢູ່ໃນກ່ອງຂອງຫນ່ວຍຄວບຄຸມອັດສະລິຍະ. ເມື່ອເປີດແລະປິດ. ສະຫນອງໂດຍການສະຫນອງພະລັງງານຕົ້ນຕໍຫຼືການສະຫນອງພະລັງງານສໍາຮອງຂອງຫນ່ວຍຄວບຄຸມ, ເວລາສາກໄຟບໍ່ເກີນ 10s, ແລະຄວາມຜິດພາດແຮງດັນຂອງ capacitor ແມ່ນ ≤1V.
2.1.3 ການປິດ: ກົດປຸ່ມເປີດເຄື່ອງຄວບຄຸມອັດສະລິຍະຢູ່ໃນເຄື່ອງ, ຫຼືເປີດໃຊ້ການເປີດປ່ຽງຂອງກົນໄກການເຮັດວຽກໂດຍການເປີດປຸ່ມຄວບຄຸມໄລຍະໄກ, ເພື່ອໃຫ້ແກນທາດເຫຼັກຂັບການຕິດຕໍ່ເຄື່ອນທີ່ຂອງເບຣກເກີເພື່ອສະຫຼັບໃນຄວາມໄວທີ່ກຳນົດໄວ້. ເມື່ອມັນຖືກຕັດສິນວ່າ breaker ວົງຈອນຢູ່ໃນຕໍາແຫນ່ງປິດ, loop ຄວບຄຸມອັດຕະໂນມັດປິດການສະຫນອງພະລັງງານຂອງທໍ່ປິດ. ໃນເວລານີ້, ແກນທາດເຫຼັກຖືກເກັບຮັກສາໄວ້ຢູ່ດ້ານປິດເນື່ອງຈາກການປະຕິບັດຂອງແມ່ເຫຼັກຖາວອນ. ຫຼັງຈາກທໍ່ປິດປິດ, ມັນບໍ່ພຽງແຕ່ສາມາດເອົາຊະນະຜົນບັງຄັບໃຊ້ປະຕິກິລິຍາຂອງພາກຮຽນ spring ຕິດຕໍ່ຂອງ breaker ວົງຈອນ, ແຕ່ຍັງມີຜົນບັງຄັບໃຊ້ການປິດດ້ວຍຕົນເອງ, ດັ່ງນັ້ນ breaker ວົງຈອນສາມາດໄດ້ຮັບການເກັບຮັກສາໄວ້ຢູ່ໃນຕໍາແຫນ່ງປິດທີ່ເຊື່ອຖືໄດ້.
2.1.4 ການເປີດ: ກົດປຸ່ມປິດເປີດເຄື່ອງຄວບຄຸມອັດສະລິຍະຢູ່ໃນເຄື່ອງ, ຫຼືເປີດໃຊ້ການປິດທໍ່ຂອງກົນໄກການເຮັດວຽກໂດຍການປິດການຄວບຄຸມໄລຍະໄກ, ເພື່ອເອົາຊະນະການຍຶດຕົວຂອງມັນເອງຂອງແມ່ເຫຼັກຖາວອນຢູ່ດ້ານປິດແລະເຮັດໃຫ້ພາກຮຽນ spring ປິດດຶງແກນເຫລໍກເພື່ອຂັບລົດການພົວພັນເຄື່ອນທີ່ຂອງ breaker ປິດໃນຄວາມໄວທີ່ກໍານົດໄວ້. ໃນເວລາທີ່ມັນໄດ້ຖືກຕັດສິນວ່າ breaker ວົງຈອນຢູ່ໃນຕໍາແຫນ່ງເປີດ, loop ການຄວບຄຸມຈະປິດການສະຫນອງພະລັງງານຂອງທໍ່ເປີດອັດຕະໂນມັດ, ແລະໃນເວລານີ້, ແກນເຫຼັກໄດ້ຖືກເກັບຮັກສາໄວ້ຢູ່ດ້ານເປີດເນື່ອງຈາກແຮງດຶງຂອງພາກຮຽນ spring ເປີດ, ດັ່ງນັ້ນ breaker ວົງຈອນໄດ້ຖືກເກັບຮັກສາໄວ້ຢູ່ໃນຕໍາແຫນ່ງເປີດ.
2.1.5 ການເປີດເບກສຸກເສີນດ້ວຍມື:
ເມື່ອ breaker ວົງຈອນຢູ່ໃນຕໍາແຫນ່ງປິດ, ກົດປຸ່ມການດໍາເນີນງານການປິດຄູ່ມືຂອງ breaker ວົງຈອນທີ່ມີ rod ປະຕິບັດການ insulating ແລະດຶງມັນລົງ, ແລະ breaker ວົງຈອນສາມາດປິດໃນຄວາມໄວສະເພາະໃດຫນຶ່ງ, ເຊິ່ງສາມາດຮັບປະກັນວ່າ breaker ວົງຈອນສາມາດປິດກະແສການໂຫຼດຈັດອັນດັບໄດ້.
