Switchgear ການປົກປ້ອງສິ່ງແວດລ້ອມ

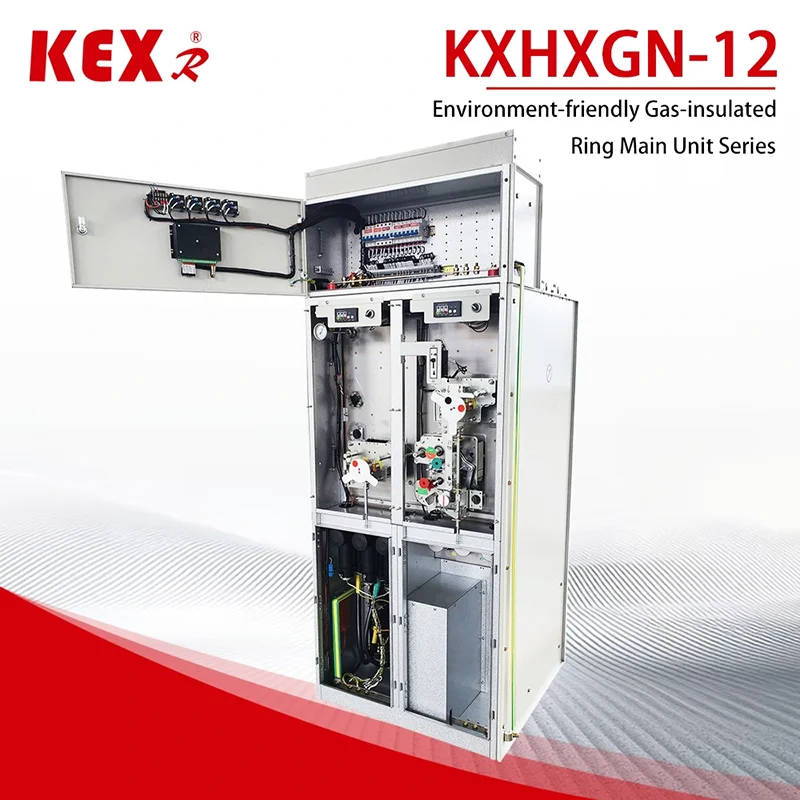

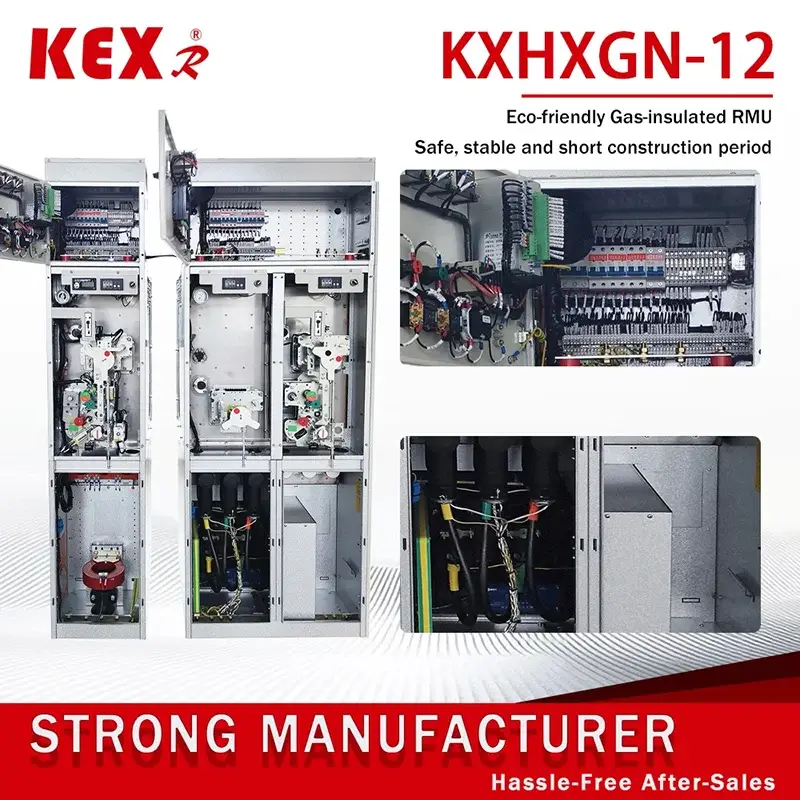

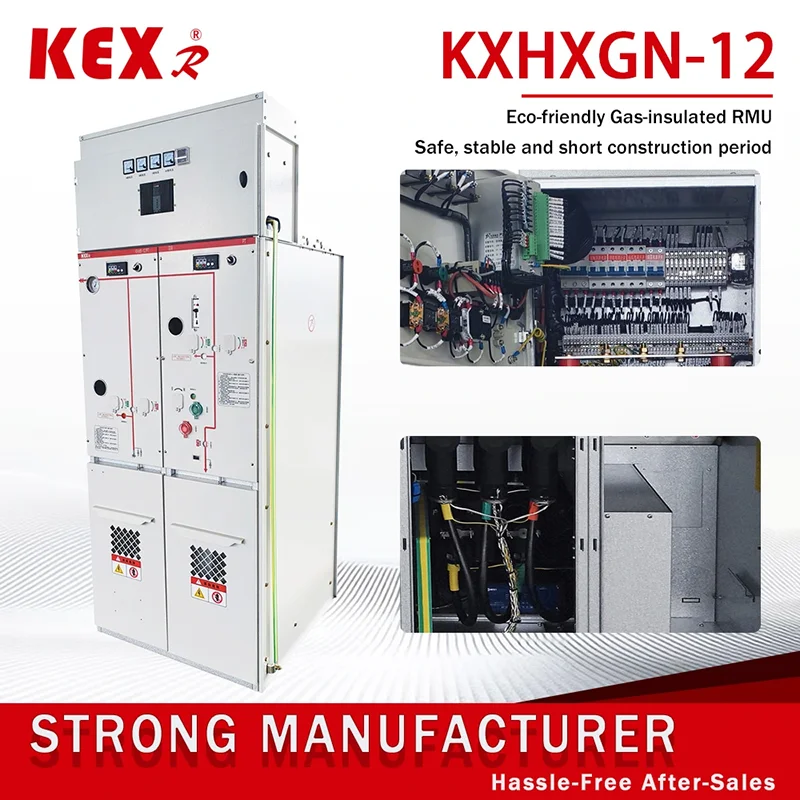

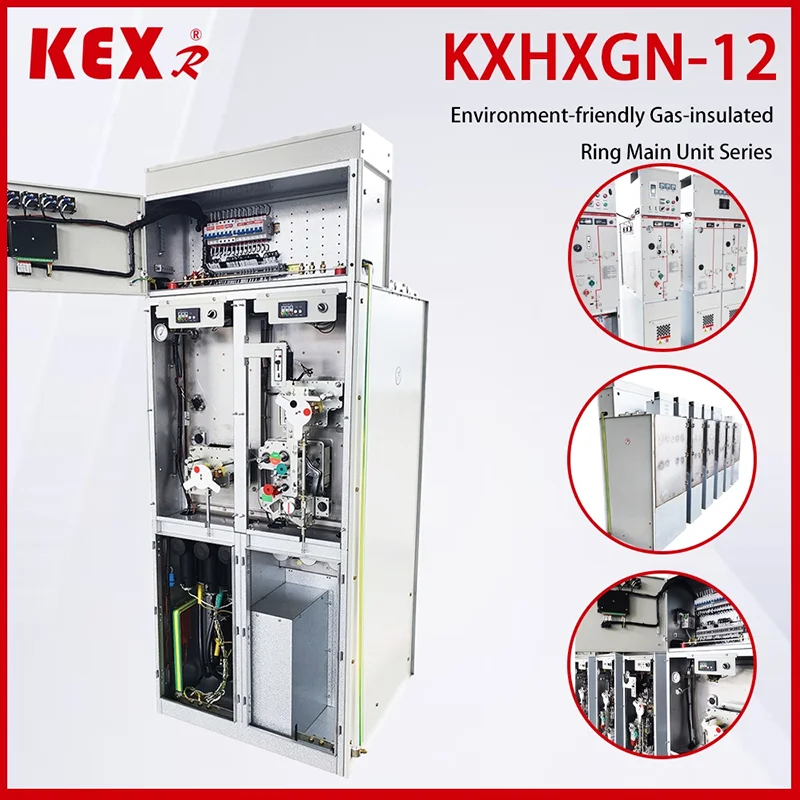

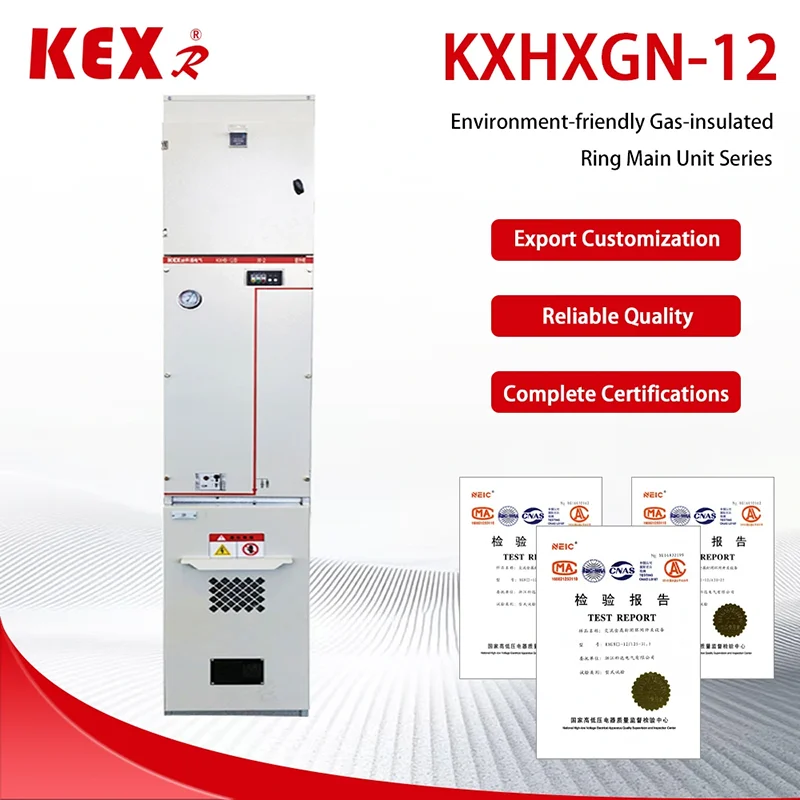

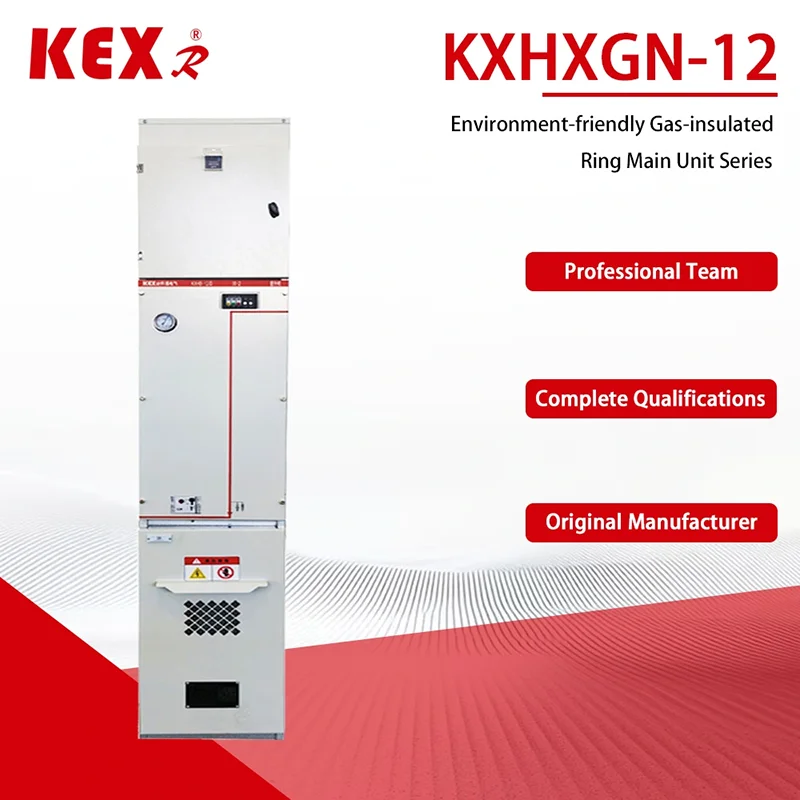

KXHXGN-12 type Environmental Protection switchgear ທີ່ຜະລິດໂດຍ KEXR, ຜູ້ສະຫນອງອຸປະກອນສາຍສົ່ງແລະຈໍາຫນ່າຍໃນປະເທດຈີນ, ເປັນຕູ້ເຄືອຂ່າຍວົງແຫວນທີ່ມີອາຍແກັສ 12kV ທີ່ມີອາຍແກັສປ້ອງກັນສິ່ງແວດລ້ອມ (ເຊັ່ນ: ອາກາດແຫ້ງ, ໄນໂຕຣເຈນຫຼືອາຍແກັສປະສົມ) ເປັນຂະຫນາດກາງ insulation, ທີ່ເຫມາະສົມສໍາລັບການສະຫນອງພະລັງງານເຄືອຂ່າຍວົງ, ການສະຫນອງພະລັງງານ terminal ແລະເຄືອຂ່າຍການຈໍາຫນ່າຍຂະຫນາດນ້ອຍຂອງສະຖານີເປີດແລະປິດ.
ຮູບແບບ: KXHXGN-12
ຍີ່ຫໍ້: KEXR

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

● ຄຸນສົມບັດຫຼັກຂອງສະວິດເກຍການປົກປ້ອງສິ່ງແວດລ້ອມ

(1) ຂໍ້ດີດ້ານການປົກປ້ອງສິ່ງແວດລ້ອມ

◆ SFgas ຟຣີ: ສະວິດເຊີງປ້ອງກັນສິ່ງແວດລ້ອມ ນຳໃຊ້ອາກາດແຫ້ງ, ໄນໂຕຣເຈນ ຫຼື ອາຍແກັສປົກປ້ອງສິ່ງແວດລ້ອມໃໝ່ (ເຊັ່ນ: G, AirPlus®, ແລະອື່ນໆ) ຖືກນຳໃຊ້, ເຊິ່ງສອດຄ່ອງກັບກົດລະບຽບຂອງ EU F-Gas ແລະນະໂຍບາຍ "ກາກບອນສອງເທົ່າ" ຂອງຈີນ.

◆ການປ່ອຍອາຍຄາບອນຕ່ໍາ: ເມື່ອປຽບທຽບກັບຕູ້ເຄືອຂ່າຍວົງແຫວນ SF, GWP (ທ່າແຮງການເຮັດໃຫ້ໂລກຮ້ອນ) ໃກ້ສູນ.

(2) ການອອກແບບໂຄງສ້າງ

◆ການອອກແບບແບບໂມດູລາ: ໜ່ວຍສະຫຼັບການປົກປັກຮັກສາສິ່ງແວດລ້ອມຂອງສາຍຂາເຂົ້າ, ສາຍຂາອອກ, ການວັດແທກ ແລະ PT ສາມາດຂະຫຍາຍໄດ້.

◆ໂຄງປະກອບການປິດລ້ອມ: ລະດັບການປົກປ້ອງຂອງສະວິດເກຍປ້ອງກັນສິ່ງແວດລ້ອມເຖິງ IP67, ເຊິ່ງກັນຝຸ່ນ, ປ້ອງກັນຄວາມຊຸ່ມຊື່ນ ແລະກັນຝຸ່ນ, ເໝາະສຳລັບສະພາບແວດລ້ອມທີ່ຮຸນແຮງ.

◆ຂະໜາດກະທັດຮັດ: ປະຫຍັດພື້ນທີ່ຫຼາຍກວ່າຕູ້ເຄືອຂ່າຍ AIS ring ແລະເປັນມິດກັບສິ່ງແວດລ້ອມຫຼາຍກວ່າ SF₆ GIS ແບບດັ້ງເດີມ.

(3) ທາງເລືອກອັດສະລິຍະ

ການກວດສອບອັດສະລິຍະ (ເຊັ່ນ: DTU, ການວັດແທກອຸນຫະພູມອອນໄລນ໌, ການກວດສອບການໄຫຼບາງສ່ວນ, ແລະອື່ນໆ) ສາມາດຖືກເລືອກເພື່ອສະຫນັບສະຫນູນການເຂົ້າເຖິງອິນເຕີເນັດຂອງສິ່ງຕ່າງໆ (IoT) ແລະຮັບຮູ້ການດໍາເນີນງານຫ່າງໄກສອກຫຼີກແລະການບໍາລຸງຮັກສາ.

● ພາລາມິເຕີທາງເທັກນິກຂອງສະວິດເກຍການປົກປ້ອງສິ່ງແວດລ້ອມ

◆ ຕູ້ຕັດວົງຈອນ

ລາຍການ				ໜ່ວຍ	ຂໍ້ມູນ
ລະດັບແຮງດັນ				KV	12
ລະດັບຄວາມຖີ່				HZ	50
ລະດັບ insulate	ຄວາມຖີ່ຂອງການເຮັດວຽກ 1 ນາທີທົນທານຕໍ່ ແຮງດັນ		ເພື່ອ groud, ໄລຍະກັບໄລຍະ	KV	42
			ພັກຜ່ອນ		48
	ແຮງກະຕຸ້ນຂອງແສງທົນທານຕໍ່ແຮງດັນ (ສູງສຸດ)		ເພື່ອ groud, ໄລຍະກັບໄລຍະ	KV	75
			ພັກຜ່ອນ		85
	ຄວາມຖີ່ພະລັງງານ 1 ນາທີ ທົນທານຕໍ່ແຮງດັນຂອງວົງຈອນເສີມ/ຄວບຄຸມ (ເຖິງດິນ)			KV	2
ອັນດັບປັດຈຸບັນ				A	630
ປະເມີນໄລຍະສັ້ນທົນທານຕໍ່ປະຈຸບັນ (ມູນຄ່າ virtual)			ວົງຈອນຫຼັກ / ສະວິດ Earth	kA	25/4 ວິ
			ວົງຈອນດິນ	kA	21.7/4ວິ
ລະດັບສູງສຸດທົນທານຕໍ່ປະຈຸບັນ			ວົງຈອນຫຼັກ / ສະວິດ Earth	kA	63
			ວົງຈອນດິນ	kA	54.5
ປະເມີນການຢຸດວົງຈອນຂອງກະແສໄຟຟ້າສັ້ນ ແລະເວລາ				kA/ເວລາ	25/30
ລະດັບກະແສໄຟຟ້າປິດວົງຈອນສັ້ນ (ສູງສຸດ)				kA	63
ລະດັບການຢຸດການສາກໄຟຂອງສາຍ				A	25
ໃຫ້ຄະແນນລໍາດັບການດໍາເນີນງານຂອງເບກເກີ O-0.3s-CO-180s-CO
ຊີວິດກົນຈັກ		Breaker / Disconnector		ເວລາ	10000/3000
ລະດັບ IP		ກ່ອງປິດ			IP67
		ແກະ Swichgear			IP4X
ຄວາມກົດດັນຂອງອາຍແກັສ		ລະດັບການສາກແກັດ (20 ℃, ວັດແທກຄວາມກົດດັນ)		Mpa	0.02
		ລະດັບອາຍແກັສຕໍ່າສຸດ fuction (20 ℃, ວັດແທກຄວາມກົດດັນ)		Mpa	0
ການປະທັບຕາ,		ອັດຕາການຮົ່ວໄຫຼປະຈໍາປີ		%/ປີ	≤0.05

◆ຕູ້ສະຫຼັບໂຫຼດ

ລາຍການ			ໜ່ວຍ	ຂໍ້ມູນ
ລະດັບແຮງດັນ			KV	12
ລະດັບຄວາມຖີ່			HZ	50
ລະດັບ insulate	ຄວາມຖີ່ຂອງການເຮັດວຽກ 1 ນາທີທົນທານຕໍ່ ແຮງດັນ		KV

	ແຮງກະຕຸ້ນຂອງແສງທົນທານຕໍ່ແຮງດັນ (ສູງສຸດ)		KV

	ຄວາມຖີ່ພະລັງງານ 1 ນາທີ ທົນທານຕໍ່ແຮງດັນຂອງວົງຈອນເສີມ/ຄວບຄຸມ (ເຖິງດິນ)		KV	2
ອັນດັບປັດຈຸບັນ			A	630
ປະເມີນໄລຍະສັ້ນທົນທານຕໍ່ປະຈຸບັນ (ມູນຄ່າ virtual)		ວົງຈອນຫຼັກ / ສະວິດ Earth	ກ	25/4 ວິ
		ວົງຈອນດິນ	ກ	21.7/4ວິ
ລະດັບສູງສຸດທົນທານຕໍ່ປະຈຸບັນ		ວົງຈອນຫຼັກ / ສະວິດ Earth	ກ	63
		ວົງຈອນດິນ	ກ	54.5
ລະດັບກະແສໄຟຟ້າປິດວົງຈອນສັ້ນ (ສູງສຸດ)		Load switch/Earthing switch	ກ	63
ໃຫ້ຄະແນນການໂຫຼດທີ່ເຮັດວຽກລົບກວນໃນປັດຈຸບັນ			A	630
ຈັດອັນດັບກະແສລົບກວນປິດວົງປິດ			A	630
5% ລະດັບການໂຫຼດທີ່ໃຊ້ວຽກລົບກວນກະແສໄຟຟ້າ			A	31.5
ລະດັບການຢຸດການສາກໄຟຂອງສາຍ			A	10
ໃຫ້ຄະແນນເວລາຢຸດການໂຫຼດທີ່ເຄື່ອນໄຫວ			ເວລາ	100
ຄວາມຜິດພາດພື້ນດິນໃນປັດຈຸບັນ breaking			A/ເວລາ	31.5/10
ກະແສໄຟຟ້າຂອງສາຍແລະສາຍຖືກຕັດການເຊື່ອມຕໍ່ພາຍໃຕ້ສະພາບຂອງຄວາມຜິດຂອງດິນ.			A/ເວລາ	17.4/10
ຊີວິດກົນຈັກ	Breaker / Disconnector		A/ເວລາ	10000/3000
ລະດັບ IP	ກ່ອງປິດ			IP67
	ແກະ Swichgear			IP4X
ຄວາມກົດດັນຂອງອາຍແກັສ	ລະດັບການສາກແກັດ (20 ℃, ວັດແທກຄວາມກົດດັນ)		Mpa	0.02
	ລະດັບອາຍແກັສຕໍ່າສຸດ fuction (20 ℃, ວັດແທກຄວາມກົດດັນ)		Mpa	0
ການປະທັບຕາ,	ອັດຕາການຮົ່ວໄຫຼປະຈໍາປີ		%/ປີ	≤0.05

● ມາດຕະຖານການປະຕິບັດຂອງສະວິດເກຍການປົກປ້ອງສິ່ງແວດລ້ອມ

◆ ຄວາມຕ້ອງການດ້ານເຕັກນິກທົ່ວໄປຂອງມາດຕະຖານ GB/T 1022 ສໍາລັບສະວິດ ແລະເກຍຄວບຄຸມແຮງດັນສູງ.

◆ GB/T39063640.5kV ສະຫຼັບເກຍ ແລະອຸປະກອນຄວບຄຸມດ້ວຍໂລຫະ AC.

◆ ສະວິດແຍກ AC ແຮງດັນສູງ GB/T1985 ແລະສະວິດສາຍດິນ

◆ GB/T38043.6-40.5kV ສະວິດໂຫຼດແຮງດັນສູງ AC

◆ GB/T1984 ເຄື່ອງຕັດວົງຈອນ AC ແຮງດັນສູງ

◆ GB/T4208 ລະຫັດ IP ຂອງລະດັບການປົກປ້ອງແກະ

◆ GB/T7354 ການວັດແທກການໄຫຼບາງສ່ວນ

◆ GB/T311.1 ການປະສານງານຂອງສນວນກັນລົມ ພາກທີ 1: ຄໍານິຍາມ, ຫຼັກການ ແລະກົດລະບຽບ

● ການໃຊ້ເງື່ອນໄຂຂອງສະວິດເກຍການປົກປ້ອງສິ່ງແວດລ້ອມ

◆ ອຸນຫະພູມສູງສຸດ: +45 ອົງສາເຊນຊຽດ;

◆ ອຸນຫະພູມຕ່ຳສຸດ: -25 ອົງສາເຊ;

◆ ອຸນຫະພູມສູງສຸດ: (ສະເລ່ຍ 24 ຊົ່ວໂມງ) +35 ອົງສາເຊນຊຽດ;

◆ ຄວາມຊຸ່ມຊື່ນໂດຍສະເລ່ຍສູງສຸດ (24 ຊົ່ວໂມງ 1: ≤ 95%; ລະດັບຄວາມສູງ: ≤ 1500m; ຄວາມອາດສາມາດຂອງແຜ່ນດິນໄຫວ: 8 ອົງສາ;

◆ ເກຣດປ້ອງກັນ: ປະທັບຕາຮ່າງກາຍທີ່ຄິດຄ່າ IP67, ສະຫຼັບຕູ້ເກັບມ້ຽນ IP4x;

◆ ອາກາດທີ່ຢູ່ອ້ອມແອ້ມບໍ່ຄວນເປັນມົນລະພິດຢ່າງຈະແຈ້ງຈາກອາຍແກັສທີ່ເຜົາໄໝ້ໄດ້ ແລະ ໄອນໍ້າ.

◆ ບໍ່ມີບ່ອນສັ່ນສະເທືອນທີ່ຮຸນແຮງເລື້ອຍໆ, ແລະ ການອອກແບບຄວາມແຂງກະດ້າງພາຍໃຕ້ພາກສ່ວນທີ່ແຂງກະດ້າງຕອບສະໜອງໄດ້ທຸກຄວາມຕ້ອງການ.

◆ ເມື່ອມັນຖືກໃຊ້ພາຍໃຕ້ເງື່ອນໄຂສະພາບແວດລ້ອມປົກກະຕິເກີນ GB/T3906, ຜູ້ໃຊ້ຈະຕ້ອງເຈລະຈາກັບ KEXR.

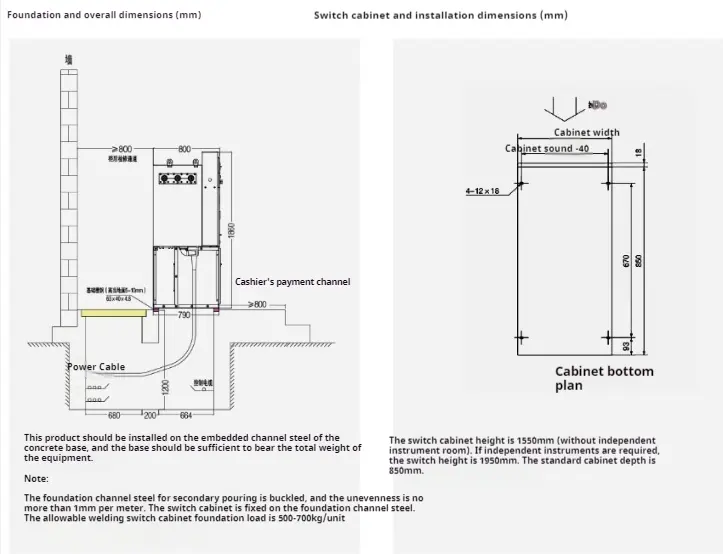

●ຄໍາແນະນໍາການຕິດຕັ້ງ

Environmental Protection Switchgear
