ໜ່ວຍງານທີ່ເປັນມິດກັບສິ່ງແວດລ້ອມ

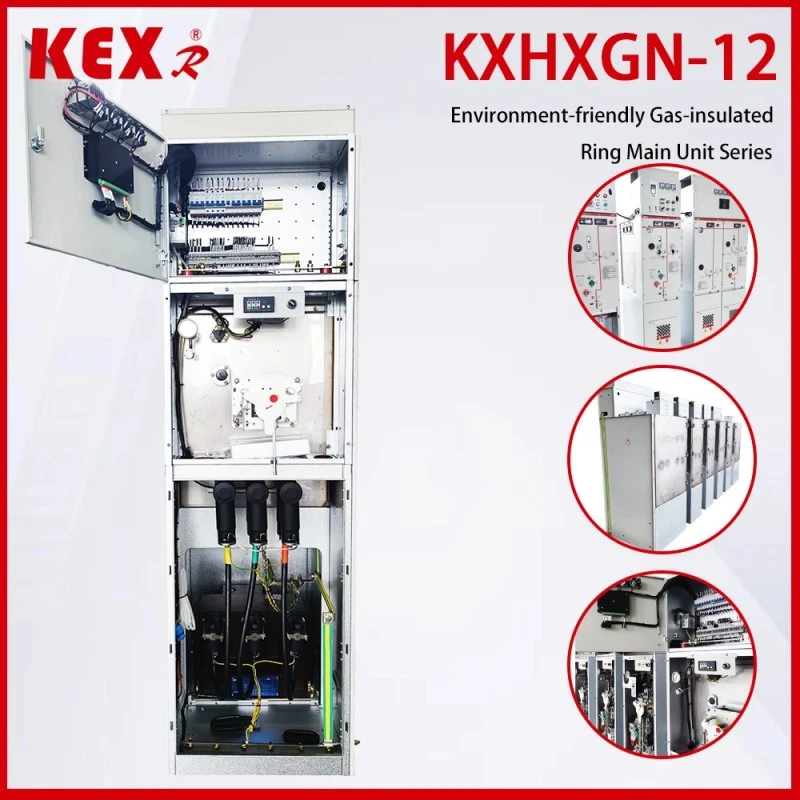

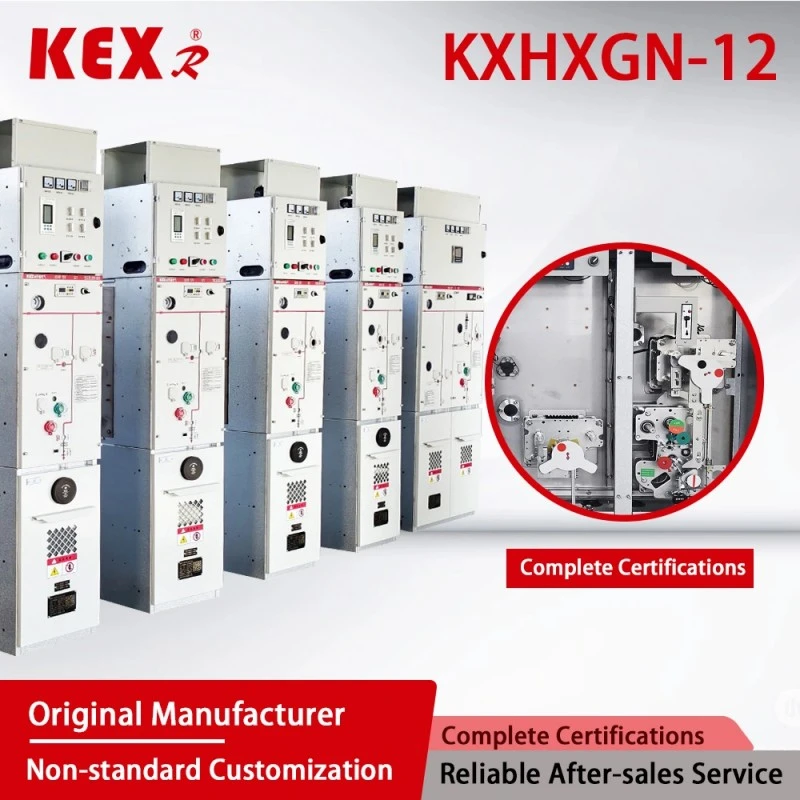

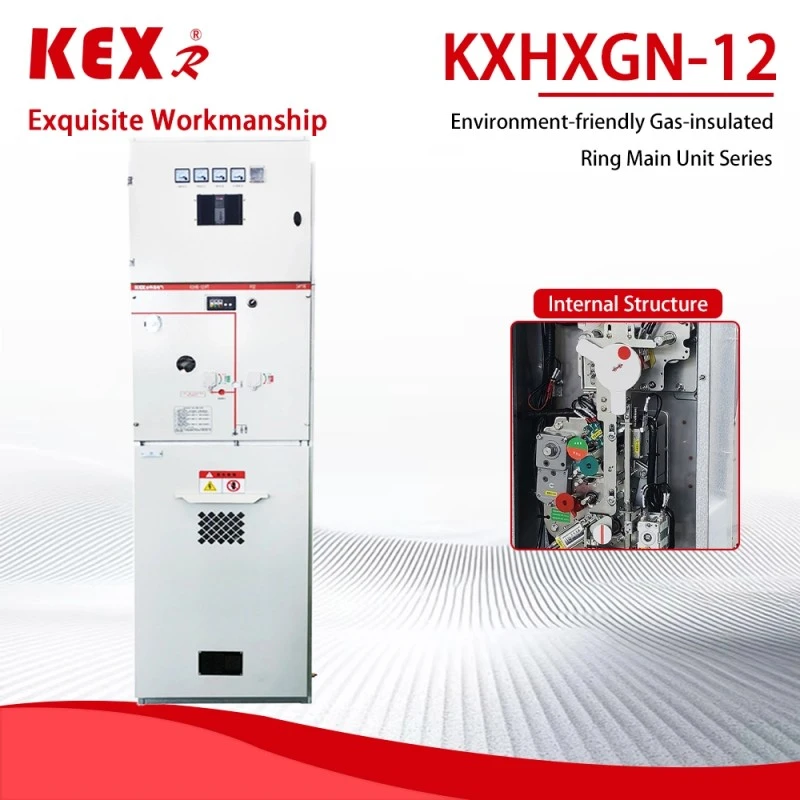

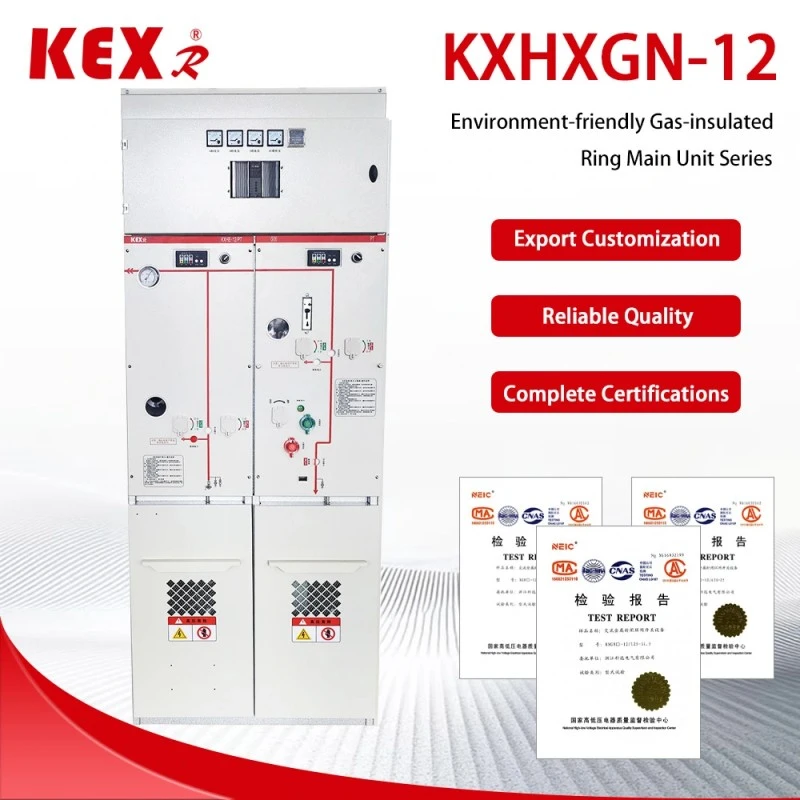

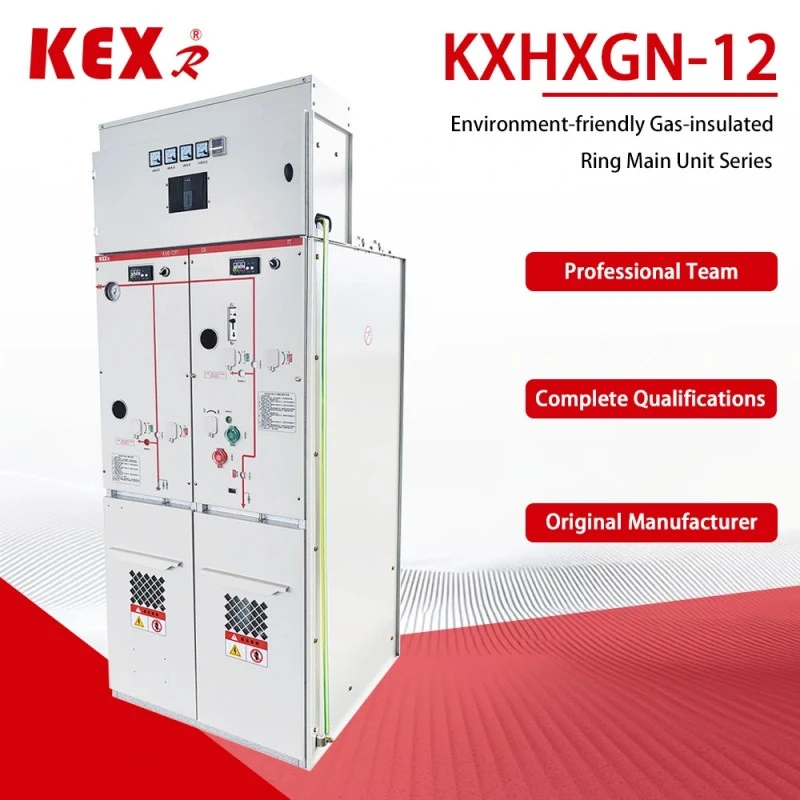

KXHXGN-12 ປະເພດ ໜ່ວຍ ເປັນມິດກັບສິ່ງແວດລ້ອມທີ່ຜະລິດໂດຍ KEXR, ຜູ້ສະຫນອງອຸປະກອນສາຍສົ່ງແລະຈໍາຫນ່າຍໃນປະເທດຈີນ, ເປັນຕູ້ເຄືອຂ່າຍວົງແຫວນທີ່ມີອາຍແກັສ 12kV ທີ່ມີອາຍແກັສປ້ອງກັນສິ່ງແວດລ້ອມ (ເຊັ່ນ: ອາກາດແຫ້ງ, ໄນໂຕຣເຈນຫຼືອາຍແກັສປະສົມ) ເປັນຂະຫນາດກາງ insulation, ເຊິ່ງເຫມາະສົມສໍາລັບການສະຫນອງພະລັງງານເຄືອຂ່າຍວົງ, ການສະຫນອງພະລັງງານ terminal ແລະສະຖານີການເປີດແລະປິດຂະຫນາດນ້ອຍຂອງເຄືອຂ່າຍແຈກຢາຍ.
ຮູບແບບ: KXHXGN-12
ຍີ່ຫໍ້: KEXR
ຮູບແບບ: KXHXGN-12
ຍີ່ຫໍ້: KEXR
● ຄຸນສົມບັດຫຼັກຂອງ ໜ່ວຍທີ່ເປັນມິດກັບສິ່ງແວດລ້ອມ
(1) ຂໍ້ດີດ້ານການປົກປ້ອງສິ່ງແວດລ້ອມ
◆ SFgas ຟລີ: ໜ່ວຍທີ່ເປັນມິດກັບສິ່ງແວດລ້ອມ ນຳໃຊ້ອາກາດແຫ້ງ, ໄນໂຕຣເຈນ ຫຼື ອາຍແກັສປົກປ້ອງສິ່ງແວດລ້ອມໃໝ່ (ເຊັ່ນ: G, AirPlus®, ແລະອື່ນໆ) ຖືກນຳໃຊ້, ເຊິ່ງສອດຄ່ອງກັບກົດລະບຽບຂອງ EU F-Gas ແລະນະໂຍບາຍ "ກາກບອນສອງເທົ່າ" ຂອງຈີນ.
◆ການປ່ອຍອາຍຄາບອນຕ່ໍາ: ເມື່ອປຽບທຽບກັບຕູ້ເຄືອຂ່າຍວົງແຫວນ SF, GWP (ທ່າແຮງການເຮັດໃຫ້ໂລກຮ້ອນ) ໃກ້ສູນ.
(2) ການອອກແບບໂຄງສ້າງ

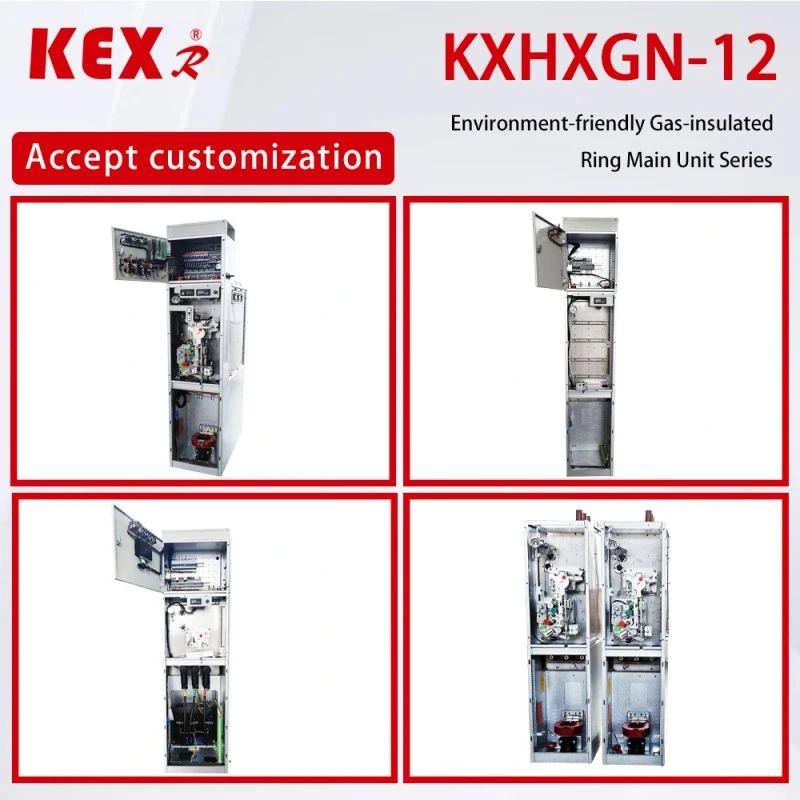

◆ການອອກແບບແບບໂມດູນ: ຫົວໜ່ວຍທີ່ເປັນມິດກັບສິ່ງແວດລ້ອມຂອງສາຍຂາເຂົ້າ, ສາຍຂາອອກ, ການວັດແທກ ແລະ PT ສາມາດຂະຫຍາຍໄດ້.
◆ໂຄງສ້າງທີ່ອ້ອມຮອບ: ລະດັບການປົກປ້ອງຂອງຫນ່ວຍງານທີ່ເປັນມິດກັບສິ່ງແວດລ້ອມເຖິງ IP67, ເຊິ່ງກັນຝຸ່ນ, ທົນທານຕໍ່ຄວາມຊຸ່ມຊື່ນແລະທົນທານຕໍ່ຄວາມຫນາແຫນ້ນ, ເຫມາະສົມສໍາລັບສະພາບແວດລ້ອມທີ່ຮຸນແຮງ.
◆ຂະໜາດກະທັດຮັດ: ປະຫຍັດພື້ນທີ່ຫຼາຍກວ່າຕູ້ເຄືອຂ່າຍ AIS ring ແລະເປັນມິດກັບສິ່ງແວດລ້ອມຫຼາຍກວ່າ SF₆ GIS ແບບດັ້ງເດີມ.
(3) ທາງເລືອກອັດສະລິຍະ
ການກວດສອບອັດສະລິຍະ (ເຊັ່ນ: DTU, ການວັດແທກອຸນຫະພູມອອນໄລນ໌, ການກວດສອບການໄຫຼບາງສ່ວນ, ແລະອື່ນໆ) ສາມາດຖືກເລືອກເພື່ອສະຫນັບສະຫນູນການເຂົ້າເຖິງອິນເຕີເນັດຂອງສິ່ງຕ່າງໆ (IoT) ແລະຮັບຮູ້ການດໍາເນີນງານຫ່າງໄກສອກຫຼີກແລະການບໍາລຸງຮັກສາ.
● ພາລາມິເຕີທາງເທັກນິກຂອງໜ່ວຍທີ່ເປັນມິດກັບສິ່ງແວດລ້ອມ
◆ ຕູ້ຕັດວົງຈອນ
|
ລາຍການ |
ໜ່ວຍ |
ຂໍ້ມູນ |
|||
|
ລະດັບແຮງດັນ |
KV |
12 |
|||
|
ລະດັບຄວາມຖີ່ |
HZ |
50 |
|||
|
ລະດັບ insulate |
ຄວາມຖີ່ຂອງການເຮັດວຽກ 1 ນາທີທົນທານຕໍ່ ແຮງດັນ |
ເພື່ອ groud, ໄລຍະກັບໄລຍະ |
KV |
42 |
|
|
ພັກຜ່ອນ |
48 |
||||
|
ແຮງກະຕຸ້ນຂອງແສງທົນທານຕໍ່ແຮງດັນ (ສູງສຸດ) |
ເພື່ອ groud, ໄລຍະກັບໄລຍະ |
KV |
75 |
||
|
ພັກຜ່ອນ |
85 |
||||
|
ຄວາມຖີ່ພະລັງງານ 1 ນາທີ ທົນທານຕໍ່ແຮງດັນຂອງວົງຈອນເສີມ/ຄວບຄຸມ (ເຖິງດິນ) |
KV |
2 |
|||
|
ອັນດັບປັດຈຸບັນ |
A |
630 |
|||
|
ປະເມີນໄລຍະສັ້ນທົນທານຕໍ່ປະຈຸບັນ (ມູນຄ່າ virtual) |
ວົງຈອນຫຼັກ / ສະວິດ Earth |
kA |
25/4 ວິ |
||
|
ວົງຈອນດິນ |
kA |
21.7/4ວິ |
|||
|
ລະດັບສູງສຸດທົນທານຕໍ່ປະຈຸບັນ |
ວົງຈອນຫຼັກ / ສະວິດ Earth |
kA |
63 |
||
|
ວົງຈອນດິນ |
kA |
54.5 |
|||
|
ປະເມີນການຢຸດວົງຈອນຂອງກະແສໄຟຟ້າສັ້ນ ແລະເວລາ |
kA/ເວລາ |
25/30 |
|||
|
ລະດັບກະແສໄຟຟ້າປິດວົງຈອນສັ້ນ (ສູງສຸດ) |
kA |
63 |
|||
|
ລະດັບການຢຸດການສາກໄຟຂອງສາຍ |
A |
25 |
|||
|
ໃຫ້ຄະແນນລໍາດັບການດໍາເນີນງານຂອງເບກເກີ O-0.3s-CO-180s-CO |
|
|
|||
|
ຊີວິດກົນຈັກ |
Breaker / Disconnector |
ເວລາ |
10000/3000 |
||
|
ລະດັບ IP |
ກ່ອງປິດ |
|
IP67 |
||
|
ແກະ Swichgear |
|
IP4X |
|||
|
ຄວາມກົດດັນຂອງອາຍແກັສ |
ລະດັບການສາກແກັດ (20 ℃, ວັດແທກຄວາມກົດດັນ) |
Mpa |
0.02 |
||
|
ລະດັບອາຍແກັສຕໍ່າສຸດ fuction (20 ℃, ວັດແທກຄວາມກົດດັນ) |
Mpa |
0 |
|||
|
ການປະທັບຕາ, |
ອັດຕາການຮົ່ວໄຫຼປະຈໍາປີ |
%/ປີ |
≤0.05 |
||
◆ຕູ້ສະຫຼັບໂຫຼດ
|
ລາຍການ |
ໜ່ວຍ |
ຂໍ້ມູນ |
|||
|
ລະດັບແຮງດັນ |
KV |
12 |
|||
|
ລະດັບຄວາມຖີ່ |
HZ |
50 |
|||
|
ລະດັບ insulate |
ຄວາມຖີ່ຂອງການເຮັດວຽກ 1 ນາທີທົນທານຕໍ່ ແຮງດັນ |
|
KV
|
|
|
|
|
|
||||
|
ແຮງກະຕຸ້ນຂອງແສງທົນທານຕໍ່ແຮງດັນ (ສູງສຸດ) |
|
KV
|
|
||
|
|
|
||||
|
ຄວາມຖີ່ພະລັງງານ 1 ນາທີ ທົນທານຕໍ່ແຮງດັນຂອງວົງຈອນເສີມ/ຄວບຄຸມ (ເຖິງດິນ) |
KV |
2 |
|||
|
ອັນດັບປັດຈຸບັນ |
A |
630 |
|||
|
ປະເມີນໄລຍະສັ້ນທົນທານຕໍ່ປະຈຸບັນ (ມູນຄ່າ virtual) |
ວົງຈອນຫຼັກ / ສະວິດ Earth |
ກ |
25/4 ວິ |
||
|
ວົງຈອນດິນ |
ກ |
21.7/4ວິ |
|||
|
ລະດັບສູງສຸດທົນທານຕໍ່ປະຈຸບັນ |
ວົງຈອນຫຼັກ / ສະວິດ Earth |
ກ |
63 |
||
|
ວົງຈອນດິນ |
ກ |
54.5 |
|||
|
ລະດັບກະແສໄຟຟ້າປິດວົງຈອນສັ້ນ (ສູງສຸດ) |
Load switch/Earthing switch |
ກ |
63 |
||
|
ໃຫ້ຄະແນນການໂຫຼດທີ່ເຮັດວຽກລົບກວນໃນປັດຈຸບັນ |
A |
630 |
|||
|
ຈັດອັນດັບກະແສລົບກວນປິດວົງປິດ |
A |
630 |
|||
|
5% ລະດັບການໂຫຼດທີ່ໃຊ້ວຽກລົບກວນກະແສໄຟຟ້າ |
A |
31.5 |
|||
|
ລະດັບການຢຸດການສາກໄຟຂອງສາຍ |
A |
10 |
|||
|
ໃຫ້ຄະແນນເວລາຢຸດການໂຫຼດທີ່ເຄື່ອນໄຫວ |
ເວລາ |
100 |
|||
|
ຄວາມຜິດພາດພື້ນດິນໃນປັດຈຸບັນ breaking |
A/ເວລາ |
31.5/10 |
|||
|
ກະແສໄຟຟ້າຂອງສາຍແລະສາຍຖືກຕັດການເຊື່ອມຕໍ່ພາຍໃຕ້ສະພາບຂອງຄວາມຜິດຂອງດິນ. |
A/ເວລາ |
17.4/10 |
|||
|
ຊີວິດກົນຈັກ |
Breaker / Disconnector |
A/ເວລາ |
10000/3000 |
||
|
ລະດັບ IP |
ກ່ອງປິດ |
|
IP67 |
||
|
ແກະ Swichgear |
|
IP4X |
|||
|
ຄວາມກົດດັນຂອງອາຍແກັສ |
ລະດັບການສາກແກັດ (20 ℃, ວັດແທກຄວາມກົດດັນ) |
Mpa |
0.02 |
||
|
ລະດັບອາຍແກັສຕໍ່າສຸດ fuction (20 ℃, ວັດແທກຄວາມກົດດັນ) |
Mpa |
0 |
|||
|
ການປະທັບຕາ, |
ອັດຕາການຮົ່ວໄຫຼປະຈໍາປີ |
%/ປີ |
≤0.05 |
||
● ມາດຕະຖານການຈັດຕັ້ງປະຕິບັດຂອງໜ່ວຍງານທີ່ເປັນມິດກັບສິ່ງແວດລ້ອມ
◆ ຄວາມຕ້ອງການດ້ານເຕັກນິກທົ່ວໄປຂອງມາດຕະຖານ GB/T 1022 ສໍາລັບສະວິດ ແລະເກຍຄວບຄຸມແຮງດັນສູງ.
◆ GB/T39063640.5kV ສະຫຼັບເກຍ ແລະອຸປະກອນຄວບຄຸມດ້ວຍໂລຫະ AC.
◆ ສະວິດແຍກ AC ແຮງດັນສູງ GB/T1985 ແລະສະວິດສາຍດິນ
◆ GB/T38043.6-40.5kV ສະວິດໂຫຼດແຮງດັນສູງ AC
◆ GB/T1984 ເຄື່ອງຕັດວົງຈອນ AC ແຮງດັນສູງ
◆ GB/T4208 ລະຫັດ IP ຂອງລະດັບການປົກປ້ອງແກະ
◆ GB/T7354 ການວັດແທກການໄຫຼບາງສ່ວນ
◆ GB/T311.1 ການປະສານງານຂອງສນວນກັນລົມ ພາກທີ 1: ຄໍານິຍາມ, ຫຼັກການ ແລະກົດລະບຽບ
● ການນຳໃຊ້ເງື່ອນໄຂຂອງໜ່ວຍງານທີ່ເປັນມິດກັບສິ່ງແວດລ້ອມ
◆ ອຸນຫະພູມສູງສຸດ: +45 ອົງສາເຊນຊຽດ;
◆ ອຸນຫະພູມຕ່ຳສຸດ: -25 ອົງສາເຊ;
◆ ອຸນຫະພູມສູງສຸດ: (ສະເລ່ຍ 24 ຊົ່ວໂມງ) +35 ອົງສາເຊນຊຽດ;
◆ ຄວາມຊຸ່ມຊື່ນໂດຍສະເລ່ຍສູງສຸດ (24 ຊົ່ວໂມງ 1: ≤ 95%; ລະດັບຄວາມສູງ: ≤ 1500m; ຄວາມອາດສາມາດຂອງແຜ່ນດິນໄຫວ: 8 ອົງສາ;
◆ ເກຣດປ້ອງກັນ: ປະທັບຕາຮ່າງກາຍທີ່ຄິດຄ່າ IP67, ສະຫຼັບຕູ້ເກັບມ້ຽນ IP4x;
◆ ອາກາດທີ່ຢູ່ອ້ອມແອ້ມບໍ່ຄວນເປັນມົນລະພິດຢ່າງຈະແຈ້ງຈາກອາຍແກັສທີ່ເຜົາໄໝ້ໄດ້ ແລະ ໄອນໍ້າ.
◆ ບໍ່ມີບ່ອນສັ່ນສະເທືອນທີ່ຮຸນແຮງເລື້ອຍໆ, ແລະ ການອອກແບບຄວາມແຂງກະດ້າງພາຍໃຕ້ພາກສ່ວນທີ່ແຂງກະດ້າງຕອບສະໜອງໄດ້ທຸກຄວາມຕ້ອງການ.
◆ ເມື່ອມັນຖືກໃຊ້ພາຍໃຕ້ເງື່ອນໄຂສະພາບແວດລ້ອມປົກກະຕິເກີນ GB/T3906, ຜູ້ໃຊ້ຈະຕ້ອງເຈລະຈາກັບ KEXR.

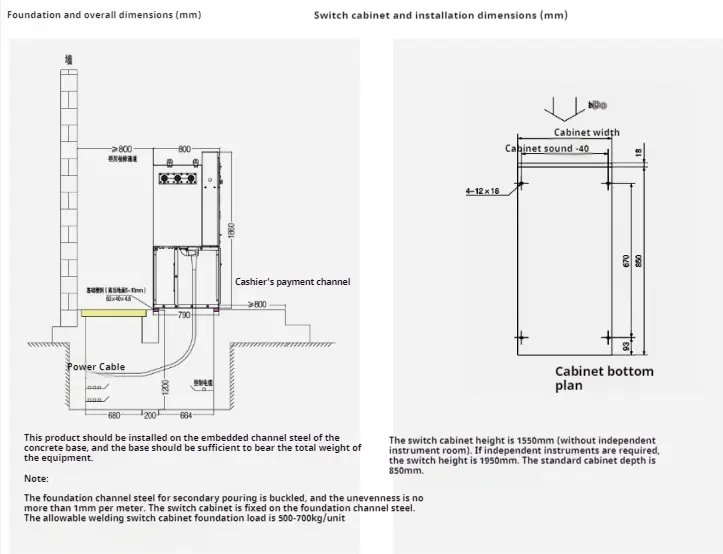

● ຄໍາແນະນໍາການຕິດຕັ້ງ
