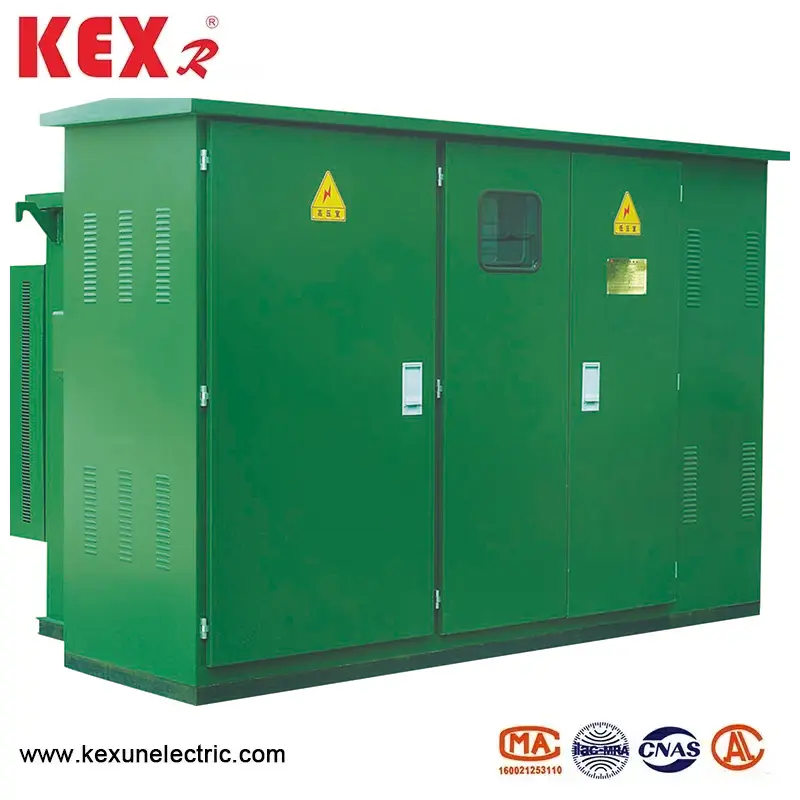

ປະເພດປະເພດປະເພດປະເພດທີ່ປິດລ້ອມ

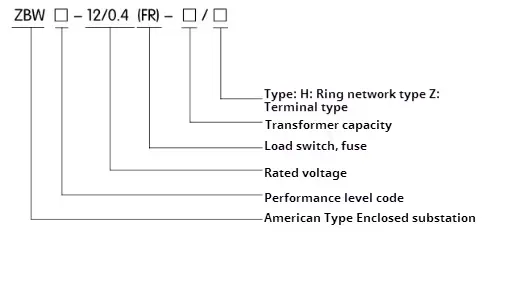

anti ຄວາມຫມາຍແບບຂອງ ZBW-12 ປະເພດອາເມລິກາປະເພດອາເມລິກາ

●ປະເພດການສຶກສາໂຄງສ້າງໂຄງສ້າງແບບປະເພດຂອງອາເມລິກາ

1. ປະເພດອາເມລິກາປະເພດການສຶກສາທີ່ຕິດຢູ່ໃນອາເມລິກາ, ປະລິມານຂະຫນາດນ້ອຍ, ພຽງແຕ່ປະມານ 1/3 ~ 1.5 ຂອງກ່ອງຫມໍ້ແປງນ້ໍາໃນຫ້ອງພາຍໃນປະເທດທີ່ມີຄວາມສາມາດດຽວກັນ, ການຫຼຸດຜ່ອນພື້ນທີ່ພື້ນເຮືອນ.

2. ໂຄງປະກອບທີ່ມີຄວາມລະອຽດເຕັມແລະປະທັບຕາຢ່າງເຕັມທີ່, ບໍ່ຈໍາເປັນຕ້ອງມີໄລຍະເວລາທີ່ຈໍາເປັນ, ແລະຄວາມປອດໄພສ່ວນຕົວແມ່ນໄດ້ຮັບການປົກປ້ອງຢ່າງຫນ້າເຊື່ອຖື.

3. ປະເພດປະເພດປະເພດປະເພດທີ່ປິດລ້ອມໂດຍໃຊ້ສາຍໄຟຟ້າສູງສໍາລັບທັງເຄືອຂ່າຍແຫວນແລະເຄືອຂ່າຍປາຍ, ມີຮູບແບບການສະຫນອງໄຟຟ້າທີ່ມີຄວາມຍືດຫຍຸ່ນແລະຄວາມຫນ້າເຊື່ອຖືສູງ.

4. ການປະຕິບັດຕົວຫັນປ່ຽນທີ່ດີເລີດ: ການສູນເສຍຕ່ໍາ, ສຽງດັງແລະການເພີ່ມຂື້ນຂອງອຸນຫະພູມຕໍ່າ; ຄວາມສາມາດໃນການຕ້ານທານທີ່ແຂງແຮງ, ຄວາມຕ້ານທານຂອງວົງຈອນສັ້ນແລະຕ້ານທານຜົນກະທົບ.

5. ຕອບສະຫນອງຄວາມຕ້ອງການຂອງອາຫານທີ່ມີຄວາມແຮງຕໍ່າທຸກປະເພດ, ເຊິ່ງສາມາດເລືອກໄດ້ຕາມລະບົບຫຼືອອກແບບໂດຍຕົວທ່ານເອງ;

6. ມີສາຍສາຍໄຟມີສອງຊະນິດ: 200A ສຽບສຽບແລະ 600 ປຸ່ມຂະຫນາດ 600 "t" ປະເພດເຄື່ອງສໍາອາງສາຍໄຟທີ່ຄົງທີ່, ທັງສອງຢ່າງສາມາດຕິດຕັ້ງໄດ້ໂດຍໃຊ້ເຄື່ອງປະດັບ Zinc Oxide ທີ່ມີຄວາມຊໍານານ. ຫົວປະເພດສາຍໄຟປະເພດ 200A ສາມາດສຽບແລະຖອດແລະຖອດດ້ວຍການໂຫຼດແລະຍັງສາມາດສະແດງບົດບາດຂອງການສະຫຼັບກັນທີ່ໂດດດ່ຽວ.

fuse ●

ດ້ານແຮງດັນໄຟຟ້າສູງຂອງອາເມລິກາປະເພດການປົກປ້ອງແບບເຕັມຮູບແບບໂດຍການເຊື່ອມຕໍ່ແບບເຕັມຮູບແບບຂອງຟິວປ້ອງກັນຊຸດແລະປິງ, ເຊິ່ງເປັນຫຼັກສູດ, ເສດຖະກິດແລະເຊື່ອຖືໄດ້; ຟິວປ້ອງກັນການສໍາຮອງແມ່ນຟຼິກໄຟທີ່ມີຄວາມດັນສູງໃນກະແສໄຟຟ້າທີ່ມີຄວາມສູງໃນປະຈຸບັນດ້ວຍຄວາມສາມາດໃນການແຕກແຍກຂະຫນາດໃຫຍ່. ພຽງແຕ່ໃນເວລາທີ່ Transformer ລົ້ມເຫລວພາຍໃນ, ປັ ins ກອິນມີເຄື່ອງພ້ອມດ້ວຍຟິວສອງທີ່ລະອຽດອ່ອນ, ເຊິ່ງສາມາດໃຫ້ອຸນຫະພູມສອງເທົ່າ. ຫຼັງຈາກຟິວທີ່ມີຄວາມລະອຽດອ່ອນທີ່ລະອຽດອ່ອນແມ່ນຖືກລະເບີດ, ແກນ fuse ສາມາດທົດແທນໄດ້ງ່າຍໃນເວັບໄຊ.

●ສ້າງຕັ້ງໂຄງສ້າງແລະການປະຕິບັດງານ

1. ຮູບແບບ

ສໍາລັບຮູບຮ່າງແລະໂຄງສ້າງຂອງ 10kV ZBW-12 ປະເພດອາເມລິກາປະເພດອາເມລິກາ, ທັງສອງພາກສ່ວນແມ່ນມີພຽງແຕ່ຕິດພັນກັບໄຟຟ້າ, ແຕ່ນ້ໍາມັນຖືກບລັອກ. ເສັ້ນແຜນການ Schematic ແມ່ນສະແດງໃນຮູບ 1, ໃນສາຍທີ່ "ຂ້ອຍ" ແລະ "i" ແມ່ນສາຍເຄືອຂ່າຍ Loop, "V" ສາຂາທີ່ມີແຮງດັນໄຟຟ້າຕ່ໍາ. ການຈັດຕັ້ງຍ່ອຍສາມາດນໍາໃຊ້ໄດ້ທັງລະບົບການສະຫນອງໄຟຟ້າແຫວນແລະລະບົບຢູ່ປາຍຍອດ, ແລະການປ່ຽນໃຈເຫລື້ອມໃສແມ່ນສະດວກຫຼາຍ. ອາຫານຂອງສາຍແລະສາຂາ "lⅲ" ແມ່ນສັບປ່ຽນດ້ວຍການປ່ຽນຂອງເຄືອຂ່າຍແຫວນ. ໃນເວລາດຽວກັນ, ປາຍທາງທີ່ເຂົ້າມາຂອງທໍ່ສົ່ງໄຟຟ້າແຮງດັນໄຟຟ້າສູງສຸດແມ່ນມີຄວາມຜິດພາດໃນການປ້ອງກັນແລະການປ້ອງກັນຄວາມຜິດພາດສັ້ນແລະການປ້ອງກັນຂອງສາຂາ. ໃນເວລາດຽວກັນ, ອຸປະກອນຈໍສະແດງຜົນທີ່ມີແຮງດັນສູງແລະເຄື່ອງຫລີ້ນຟ້າຜ່າກໍ່ສາມາດຕິດຕັ້ງໄດ້ເຊັ່ນກັນ. ຈຸດຈົບຂອງແຮງດັນຕ່ໍາຂອງຫມໍ້ແປງໄຟຟ້າແມ່ນຜົນຜະລິດຫຼັງຈາກທີ່ຜ່ານແມັດແລະເຄື່ອງປະດັບໄຟຟ້າທີ່ຕໍ່າ.

●ຂະຫນາດແລະນ້ໍາຫນັກຂອງ ZBW-12 12 ປະເພດອາເມລິກາປະເພດອາເມລິກາ

2. ຟິວປ້ອງກັນສໍາຮອງ

ມັນໄດ້ຖືກເຊື່ອມຕໍ່ໃນຊຸດທີ່ມີພັບສຽບໃນສາຂາປ່ຽນແປງ (ເບິ່ງ R1 ແລະ R2 ໃນຮູບທີ 2) ເພື່ອປະກອບເປັນຟິວປົກປ້ອງເຕັມຮູບແບບ. ມັນພຽງແຕ່ເສຍສະລະເມື່ອມີຄວາມຜິດສັ້ນໆພາຍໃນສະຖານທີ່, ດັ່ງນັ້ນຄວາມເປັນໄປໄດ້ຂອງການສັ່ງເປົ່າແມ່ນຕໍ່າຫຼາຍ. ມັນໄດ້ຖືກຕິດຕັ້ງຢູ່ໃນຖັງນ້ໍາມັນເທິງ, ແລະຖັງນ້ໍາມັນຕ້ອງໄດ້ເປີດຖ້າມັນຖືກປັບປຸງ.

3. ສຽບໃສ່ຟິວ

core ແກນ melting ຂອງມັນມີຄວາມອ່ອນໄຫວດ້ານເພດ (ອຸນຫະພູມແລະປັດຈຸບັນ), ມັນແມ່ນ, ມັນລະລາຍໃນເວລາທີ່ຂ້າງຂອງການໂຫຼດລົ້ມເຫລວ (ເກີນອຸນຫະພູມຕໍ່າກວ່າ). ສຽບ Fuse ສຽບແລະຟິວປ້ອງກັນຖືກນໍາໃຊ້ໃນຊຸດ, ເຊິ່ງສາມາດປົກປ້ອງລະດັບທັງຫມົດຈາກປະຈຸບັນ (ຫຼາຍໆຄັ້ງ) ຈົນເຖິງປະຈຸບັນ (ຫຼາຍສິບກິໂລແມັດ), ແລະປະຈຸບັນສູງສຸດແມ່ນ 50 ກີ່.

◆ການຈັບຄູ່ທີ່ສົມເຫດສົມຜົນຂອງຟິວສໍາຮອງແລະຟິວຊິວທໍາອິດມີຜົນກະທົບໂດຍກົງຕໍ່ການສະແດງຂອງການປ່ຽນແປງທັງຫມົດ. ເບິ່ງຕາຕະລາງຕໍ່ໄປນີ້ສໍາລັບສ່ວນຫນຶ່ງຂອງຄໍາແນະນໍາການຄັດເລືອກ fuse ໃນ 10kv American ປະເພດປະເພດການຍ່ອຍສະບັບ 10kv ປະເພດທີ່ຢູ່ໃນສະຖານີສໍາລັບການອ້າງອີງເທົ່ານັ້ນ. ຫມາຍເຫດ: ມັນບໍ່ເຫມາະສົມສໍາລັບປະເພດອື່ນຂອງຊ່ອງຍ່ອຍ.
